ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2039153
УСТРОЙСТВО В.Г.ВОХМЯНИНА ДЛЯ ПОДАЧИ ВОДЫ НА ГИДРОТУРБИНУ
Имя изобретателя: Вохмянин Владислав Григорьевич
Имя патентообладателя: Вохмянин Владислав Григорьевич
Адрес для переписки:
Дата начала действия патента: 1991.09.30
Использование: в гидротехническом строительстве, в частности в устройствах для подачи воды на гидротурбину. Сущность изобретения: в устройстве предусмотрено поступление воды по закрытому водоводу 3 в вертикально установленное Г-образное колено 4 и вращение размещенной в выходной части колена 4 гидротурбины 6. В месте соединения закрытого водовода 3 с коленом 4 расположен водовыпускной патрубок 2 с затвором 7, позволяющий регулировать мощность гидротурбины 6 и производить очистку закрытого водовода 3.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к строительству гидротехнических сооружений, служащих для преобразования энергии потока воды в другие виды энергии.
Известны технические решения для подачи воды на гидротурбину, недостатком которых является:
- сложность и высокая трудоемкость сооружения;
- нарушение экологии, климата;
- потеря пахотных земель, лесных угодий и пастбищ в результате затопления больших по площади территории;
- невозможность поднятия рыбы для нереста вверх по течению, что исключает ее нормальное развитие ведет к гибели множества рыб;
- затруднено судоходство, для прохождения судов необходимо сооружение шлюзов, проход по шлюзам продолжителен по времени;
- разрушение плотин, например в результате землетрясения, ведет к стихийным бедствиям;
- повышение уровня грунтовых вод.
Наиболее близким по технической сущности к предлагаемому является устройство для подачи воды на гидротурбину, выполненное в виде закрытого водовода, уложенного в естественное русло водотока.
Недостатком этого устройства является сложность монтажа и демонтажа гидроагрегата, а и сложность его обслуживания, кроме этого в устройстве не обеспечивается регулирование потока воды, проходящего через гидротурбину без изменения уровня воды в реке.
Целью настоящего изобретения является упрощение монтажа и демонтажа гидроагрегата, а и его обслуживания с одновременным обеспечением регулирования потока воды, проходящего через гидротурбину без изменения уровня воды в реке.
Поставленная цель достигается тем, что в устройстве для подачи воды на гидротурбину,
выполненном в виде закрытого водовода, уложенного в естественное русло водотока,
водовод снабжен
-образным
коленом и водовыпускным патрубком, причем -образное
колено установлено вертикально и соединено своей начальной частью с концом закрытого
водовода, а водовыпускной патрубок расположен в месте соединения закрытого водовода с
коленом, при этом гидротурбина размещена в выходной части -образного
колена, расположенной над водной поверхностью, при этом устройство может быть снабжено
регулирующим затвором, установленным в водовыпускном патрубке.

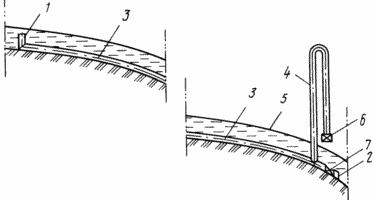

На чертеже схематично представлено предлагаемое устройство для подачи воды на гидротурбину.
 | Устройство содержит водозаборный патрубок 1, установленный в русле реки, водовыпускной
патрубок 2, установленный относительно водозаборного патрубка 1 ниже по течению реки.
Патрубки 1 и 2 соединены между собой закрытым водоводом 3, например трубой, проложенной
по естественному руслу реки. Водовод 3 снабжен |
Высота -образного колена
4 должна быть такой, чтобы обеспечивался переток воды по нему из водозаборного патрубка
1. Конструктивные элементы жесткого крепления -образного
колена 4 (не показаны).
Водозаборный патрубок 1 может быть выполнен, с целью увеличения напора в закрытом водоводе 3, в виде диффузора, расширяющейся частью направленной навстречу потоку (не показан).
При прохождении потока воды по закрытому водоводу 3 в гидроагрегате 6 создается давление, определяемое разностью высот расположения водозаборного 1 и водовыпускного 2 патрубков, обеспечивающее номинальный режим работы гидроагрегата 6.
Для исключения рыбозабора в водозаборный патрубок 1 могут быть использованы различные средства (не показаны). В простейшем случае это может быть сетка, установленная в водозаборном патрубке 1.
Площадь поперечного сечения закрытого водовода 3 может составлять до 15-20% площади поперечного сечения русла реки, так как в этом случае существенно не ухудшаются условия для судоходства и рыборазведения. Кроме этого диаметр водовода 3 определяется мощностью и типом используемого гидроагрегата 6.
Затвор 7 позволяет регулировать мощность гидроагрегата, а и производить очистку водовода 3.
Простота монтажа и демонтажа, а и обслуживания гидроагрегата, возможность регулирования потока воды, проходящего через гидротурбину, является достоинством и преимуществом предлагаемого технического решения по сравнению с прототипом.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. УСТРОЙСТВО В Г ВОХМЯНИНА ДЛЯ ПОДАЧИ ВОДЫ НА ГИДРОТУРБИНУ, выполненное в виде
закрытого водовода, уложенного в естественное русло водотока, отличающееся тем, что
водовод снабжен -образным
коленом и водовыпускным патрубком, причем i -образное колено установлено вертикально и
соединено своей начальной частью с концом закрытого водовода, а водовыпускной
патрубок расположен в месте соединения закрытого водовода с коленом, при этом
гидротурбина размещена в выходной части i -образного колена, расположенной над водной
поверхностью.
2. Устройство по п.1, отличающееся тем, что оно снабжено регулирующим затвором, установленным в водовыпускном патрубке.
