ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2157870

ГИДРОЭЛЕКТРОСТАНЦИЯ

ГИДРОЭЛЕКТРОСТАНЦИЯ

Имя изобретателя: Дьяконов Юрий Дмитриевич
Имя патентообладателя: Дьяконов Юрий Дмитриевич
Адрес для переписки: 156000, г.Кострома, ул.Комсомольская 44, кв.12, Дьяконову Ю.Д.
Дата начала действия патента: 1996.03.05

Изобретение относится к гидроэнергетическому строительству и предназначено для выработки электроэнергии с помощью течения реки. На дне реки уложен закрытый обводной канал, сообщенный напорным отверстием с рекой. Канал соединен с вертикальным напорным резервуаром, в верхней части которого выполнено напорное отверстие, расположенное ниже уровня верхнего конца закрытого обводного канала. Из напорного отверстия резервуара вода по водоводу поступает на лопасти турбины и затем по отсасывающей трубе сбрасывается в реку. Изобретение расширяет арсенал технических средств, предназначенных для выработки электроэнергии.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к строительству гидроэлектростанций и предназначено для выработки электроэнергии с помощью течения реки.

Известна низконапорная гидроэлектростанция, содержащая сборную плотину с погружными гидроузлами, собранными из отдельных блоков с использованием пространства над турбинами в качестве водоводов из бычков, перекрытых верхней и нижней плитами /см. а.с. СССР N 135028, 1959/.

Наиболее близкой к изобретению является гидроэлектростанция в которой роль плотины играет берег реки, параллельно русла которой выполнен закрытый обводной канал, сообщенный с рекой наклонными поперечными трубами, вода из которых попадает на турбины /см. Журнал "Техника молодежи" N 8, стр.6, за 1995 год/.

Однако эти гидроэлектростанции имеют недостатки, к которым относятся необходимость перегораживания реки плотиной и малая мощность, обусловленная течением реки.

Цель изобретения - упрощение конструкции, увеличение мощности.

Эта цель достигается тем, что закрытый обводной канал укладывается на дно реки, верхняя часть которого служит для забора воды, а нижняя часть соединена с напорным резервуаром, выполненным в виде вертикальной емкости с отверстием, расположенным ниже уровня верхней части канала, причем отверстие соединено водоводом с турбиной.

ГИДРОЭЛЕКТРОСТАНЦИЯ

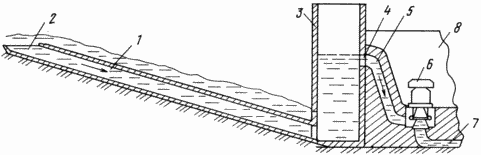

Гидроэлектростанция показана на чертеже и включает: закрытый обводной канал 1 с входным отверстием 2, напорный резервуар 3, напорное отверстие 4, водовод 5, турбину 6, отсасывающую трубу 7, машинное отделение 8.

Работает гидроэлектростанция следующим образом. Вода через входное отверстие 2 закрытого обводного канала 1 наполняет напорный резервуар 3, затем через напорное отверстие 4 по водоводу 5 попадает на лопасти турбины 6 и по отсасывающей трубе 7 сбрасывается в реку.

Предложенная электростанция упрощает конструкцию, увеличивает мощность, улучшает экологию.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Гидроэлектростанция, включающая закрытый обводной канал, сообщенный с рекой напорным отверстием, и турбину, отличающаяся тем, что закрытый обводной канал сообщен с нижней частью вертикального напорного резервуара, причем в верхней части резервуара выполнено напорное отверстие над водоводом к турбине, расположенное ниже уровня верхнего конца закрытого обводного канала.

Версия для печати
Дата публикации 12.01.2007гг
