Патент Российской Федерации RU2020260

РЕЧНАЯ БЕРЕГОВАЯ ГИДРОЭЛЕКТРОСТАНЦИЯ

РЕЧНАЯ БЕРЕГОВАЯ ГИДРОЭЛЕКТРОСТАНЦИЯ

Имя изобретателя: Керов Владимир Георгиевич
Имя патентообладателя: Керов Владимир Георгиевич
Адрес для переписки:
Дата начала действия патента: 1991.03.04

Сущность изобретения: корпус выполнен в виде бетонированного берега. В корпусе наполовину размещена лопастная турбина, расположенная на оси, установленной в бетонном основании корпуса. Корпус снабжен направляющими, размещенными за колесом ниже по течению реки, и перегородкой с поплавками. Перегородка установлена с возможностью перемещения по направляющим. Ось турбины расположена вертикально. Муфта и генератор размещены над уровнем реки. Ширина лопастей турбины выполнена больше разности максимального и минимального уровней реки.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к разделу "Н" - электричество, в частности к подразделу "Производство, преобразование и распределение электрической энергии".

Прототипом изобретения является гидроэлектростанция по патенту Германии N 524883, кл. F 03 B 9/10, 1927.

Недостатками этой конструкции являются ее установка на дне реки, где скорость значительно меньше, чем в поверхностных слоях, размещение муфт и генераторов в герметически закрытых корпусах, что снижает ее КПД и удобство обслуживания. Корпус изготовлен из металла, что увеличивает ее металлоемкость.

Целью изобретения является повышение КПД удобства обслуживания, упрощение конструкции и снижение металлоемкости.

Это достигается установкой гидроэлектростанции на берегу, размещением муфт и генераторов на открытом воздухе, а и соответствующей шириной лопастей турбины.

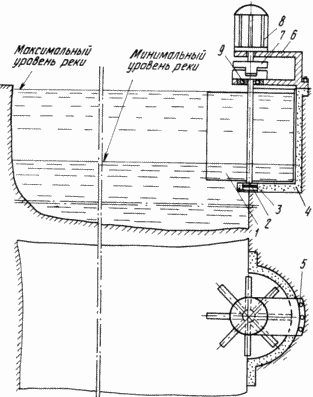

На чертеже изображена схема речной береговой гидроэлектростанции.

РЕЧНАЯ БЕРЕГОВАЯ ГИДРОЭЛЕКТРОСТАНЦИЯ

Гидроэлектростанция в статическом состоянии состоит из лопастей 1, жестко связанных с осью 2. Ось 2 устанавливается на опорном подшипнике 3, размещенном в бетонном корпусе 4, установленном на берегу реки. На бетонном корпусе 4 закрепляется на анкерных болтах 5 металлический кронштейн 6, на котором установлены муфта 7, генератор 8 и подшипник 9 оси 2.

Ширина лопасти 1 конструктивно определяется суммой разницы максимального и минимального уровней реки в данном месте и величиной ширины части лопасти 1, которая обеспечивает устойчивое вращение турбины при минимальном уровне водной поверхности.

От длины лопастей 1 зависит мощность гидроэлектростанции.

Преимуществами предлагаемой гидроэлектростанции являются удобство обслуживания из-за установки на берегу, ее повышенный по сравнению с прототипом КПД из-за размещения муфты и генератора на открытом воздухе и отсутствия их герметизации, из-за размещения лопастей в верхних слоях течения реки, из-за применения определенного соотношения в ширине лопасти, простота изготовления конструкции и уменьшение ее металлоемкости.

РАБОТАЕТ ГИДРОЭЛЕКТРОСТАНЦИЯ СЛЕДУЮЩИМ ОБРАЗОМ

Течением реки вращаются лопасти 1, вращение через ось 2 передается на муфту 7 и генератор 8,- вырабатывается электрический ток.

ФОРМУЛА ИЗОБРЕТЕНИЯ

РЕЧНАЯ БЕРЕГОВАЯ ГИДРОЭЛЕКТРОСТАНЦИЯ, содержащая корпус, выполненный в виде бетонированного берега, наполовину размещенную в корпусе лопастную турбину, расположенную на оси, установленной в бетонном основании корпуса, муфту и генератор, отличающаяся тем, что корпус снабжен направляющими, размещенными за колесом ниже по течению реки, и перегородкой с поплавками, установленной с возможностью перемещения по направляющим, причем ось турбины расположена вертикально, муфта и генератор размещены над уровнем реки, а ширина лопастей турбины выполнена больше разности максимального и минимального уровней реки.

Версия для печати
Дата публикации 12.01.2007гг
