ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2166665
ВЕТРОДВИГАТЕЛЬ ДЛЯ ВЕТРЯКА
Имя изобретателя: Толмачев В.Н.; Боровиков С.Н.; Савчук А.Д.; Лесина Л.Л.
Имя патентообладателя: Военный инженерно-технический университет
Адрес для переписки: 191185, Санкт-Петербург, ул. Захарьевская 22, ВИТУ, бюро по изобретательству и патентной работе
Дата начала действия патента: 2000.02.21
Изобретение относится к ветротехнике, а именно к ветродвигателям с вертикальной остью вращения. Технический результат, заключающийся в повышении эффективности и надежности ветродвигателя, обеспечивается за счет того, что в ветродвигателе, содержащем конструкционный каркас с опорными подшипниковыми узлами вертикального вала, кинематически связанного с потребителем механической энергии, ветроколесо, жестко установленное на валу, полый направляющий аппарат, охватывающий ветроколесо и установленный на валу с возможностью вращения и флюгирования, и образующими конфузорно-диффузорный канал вертикальными стенками, одна из которых вогнута во внутрь аппарата, регулировочное устройство ограничения потока воздуха, согласно изобретению, ветроколесо выполнено полым и состоит из жестко закрепленных на валу верхнего и нижнего горизонтальных дисков, по периферии которых и между ними неподвижно и равномерно установлены лопасти под углом к направлению радиуса ветроколеса 0-180°, полый направляющий аппарат имеет внутреннюю вертикальную перегородку, дополнительно образующую конфузорно-диффузорный канал со входа и выхода потока воздуха, и в центре охватывает ветроколесо своим сектором с углом раскрытия 180° и радиусом, большим и сравнимым с радиусом ветроколеса, наружная вертикальная стенка, примыкающая к внутренней продольной перегородке, выполнена выпуклостью наружу, регулировочное устройство выполнено в виде центробежного регулятора, взаимодействующего при превышении допустимой угловой скорости ветроколеса с полым направляющим аппаратом.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к экологически чистой ветроэнергетике, в частности к ветродвигателям, имеющим вертикальную ось вращения, и может быть использовано для выработки электроэнергии или выполнения механической работы, например, для создания электростанций, в местах, где отсутствует электроэнергия и преобладают постоянные ветры.
Известен ветродвигатель [1], содержащий вертикальный вал с кронштейнами и прикрепленные к ним поворотные лопасти, контактирующие с упорами, выполненными в виде установленных вокруг вала плоских панелей, которые своими краями соединены между собой и кронштейнами, причем каждая из вершин углов, образованных соединениями панелей, расположена на оси симметрии соответствующего кронштейна.
Известен ротор ветродвигателя [2] , содержащий вертикальную ось с укрепленной на ней рамой, связанную со стойками, на которых расположены лопасти, установленные на горизонтальных осях с возможностью ограниченного поворота, скрепленные под углом одна к другой и имеющие длину, увеличивающуюся от центра к периферии. Ротор дополнительно снабжен поворотными криволинейными лопастями, шарнирно закрепленными в местах соединений горизонтальных осей и стоек.
Недостатками известных устройств по [1] и [2], являются:
- неуравновешенность ротора ветродвигателя, в связи с использованием поворотных
лопаток (и, как следствие, меняющийся центр тяжести всего ротора ветродвигателя),
которая приводит к биению ротора, особенно, на больших скоростях вращения (при сильном
ветре);
- как следствие, биение ротора приводит к большим динамическим нагрузкам на подшипники
оси вращения и на каркас ветроустановок в целом, что, в конечном итоге, ведет к снижению
надежности и увеличению удельной материалоемкости ветроустановок;
- механические удары поворотных лопастей об упоры (под воздействием ветра, особенно,
сильного) приводят к быстрому выходу из строя сопрягаемых деталей, а и создают
повышенный шум (стук), что неблагоприятно сказывается на экологической (шумовой)
обстановке района установки ветродвигателей и, особенно, на обслуживающем персонале;
- наличие множества поворотных узлов усложняет конструкцию, снижает ее надежность и
увеличивает стоимость установок, их обслуживания и ремонта.
Известен ветродвигатель [3] , содержащий установленное на вертикальном валу ветроколесо с махами, на периферии которых размещены раскладные прямоугольные лопасти, снабженные "Т"-образные стойками, с ограничителями в виде гибких связей, одни концы которых связаны со стойками, а другие - с соответствующими вершинами лопастей, а и генератор, кинематически связанный с ветроколесом.
Недостатками известного устройства [3] являются: - неуравновешенность ротора, что
требует усиления конструкции и увеличивает его материалоемкость и стоимость;
- механические удары (хлопки) лопастей (особенно, при сильном ветре), которые могут
привести к быстрому выходу лопастей из строя и создают повышенные шумы (вредную
акустическую обстановку) для обслуживающего персонала ветродвигателя и в районе его
установки в целом.
Известна ветроэлектроустановка [4], содержащая расположенный на фундаменте вертикальный вал с траверсами с установленными на них лопастями со звездочками, которые связаны соотношением 1:2 цепной передачей с блоком звездочек, соосно размещенным на валу, и электрогенератор, причем вертикальный вал с жестко и соосно закрепленным на нем статором электрогенератора и двумя звездочками установлен с возможностью поворота, а траверсы с лопастями и ротором электрогенератора установлены с возможностью вращения на верхнем конце вала, при этом каждая из звездочек вала связана цепью с одной из половин звездочек лопастей.
Недостатком известного устройства [4] являются:
- динамическая неуравновешенность ротора в результате аэродинамических нагрузок,
сложность конструкции и, как следствие, ее низкая надежность и высокая стоимость;
- необходимость частой смазки звездочек с цепными передачами;
- необходимость установки целой системы слежения за направлением ветра и управления
поворотом ветроэнергоустановки, что дополнительно снижает ее надежность, и приводит к
неудобствам при ручном управлении и требует постоянного обслуживающего персонала.
Известен ветряной ротор [5], содержащий центральную ось с установленными на ней верхней и нижними крышками, верхний и нижний пояса, укрепленные на центральной оси стенки-лопасти, образующие равнообъемные сектора, образованные дугой радиуса пояса, с центром на окружности пояса, при этом стенки лопасти выходят за окружность поясов и загнуты под углом к окружности поясов.
Недостатком известного ветряного ротора [5] является его большое гидравлическое сопротивление, так как ротор со стенками-лопастями представляют собой в проекции на перпендикулярную потоку воздуха плоскость сплошной прямоугольник, не пропускающий сквозь себя поток воздуха, что делает проблематичным его установку на судне в качестве движителя (как указано в патенте [5]).
Прототипом предлагаемого изобретения является ветродвигатель [6], содержащий конструкционный каркас с опорными подшипниками вертикального вала, на котором с возможностью вращения установлен полый направляющий аппарат с боковыми стенками, образующими конфузорно-диффузорный канал и, расположенное внутри полого направляющего аппарата, жестко установленное на валу ветроколесо с лопастями.
Недостатками прототипа являются:
- большое аэродинамическое сопротивление ветроколеса;
- низкий эффект флюгирования полого направляющего аппарата с одной вогнутой стенкой;
- невозможность автоматического регулирования мощности ветродвигателя и его защиты от
перегрузок при порывах ветра, ураганах и т.д.
Указанные недостатки ставят задачу повышения эффективности и надежности ветродвигателя.
Указанная задача достигается ниже описываемым ветродвигателем, содержащим
конструкционный каркас с опорными подшипниковыми узлами вертикального вала,
кинематически связанного с потребителем механической энергии, ветроколесо, жестко
установленное на валу, полый корпус - направляющий аппарат, охватывающий ветроколесо и
установленный на валу с возможностью вращения и флюгирования, и образующими
конфузорно-диффузорный канал вертикальными стенками, одна из которых вогнута во
внутрь аппарата, регулировочное устройство ограничения потока воздуха,
ветроколесо выполнено полым и состоит из жестко закрепленных на валу верхнего и
нижнего горизонтальных дисков, по периферии которых и между ними неподвижно и
равномерно установлены лопасти, установленные под углом к направлению радиуса
ветроколеса от 0o до 180o,
полый направляющий аппарат имеет внутреннюю профильную перегородку, дополнительно
образующую конфузорно-диффузорный канал соответственно со входа и выхода потока
воздуха, и в центре охватывает ветроколесо своим сектором с углом раскрытия 180o и
радиусом, большим и сравнимым с радиусом ветроколеса, а наружная стенка, примыкающая к
внутренней продольной перегородке выполнена выпуклостью наружу,
регулировочное устройство ограничения потока воздуха выполнено в виде
автоматического самодействующего центробежного регулятора, установленного на
ветроколесе и взаимодействующего при превышении допустимой угловой скорости с полым
направляющим аппаратом,
полый направляющий аппарат в проекции на горизонтальную плоскость вписан в окружность,
имеющую единый центр с ветроколесом, конфузорная часть полого направляющего аппарата
выполнена более короткой и широкой, чем соответственно его диффузорная часть,
регулировочное устройство ограничения потока воздуха выполнено в виде установленного
на верхнем горизонтальном диске ветроколеса с возможностью вращения на оси "Г"-образного
коромысла, на вертикальном плече которого расположен груз, а на горизонтальном плече -
жестко укреплена фрикционная накладка, взаимодействующая при превышении допустимой
угловой скорости ветроколеса с внутренней поверхностью полого направляющего аппарата.
Введение полого ветроколеса, жестко установленного на валу и состоящего из жестко закрепленных на валу верхнего и нижнего горизонтальных дисков, по периферии которых и между ними неподвижно и равномерно установлены лопасти, необходимо для уменьшения гидравлического сопротивления ветроколеса и повышения его эффективности.
Введение угла установки лопастей к его радиусу в диапазоне от 0o до 180o, необходимо для выбора оптимального угла установки, который зависит от конфигурации и размеров конфузорно-диффузорного канала полого направляющего аппарата, а и типа и формы лопаток, которые могут быть самых различных видов.
Введение в корпус полого направляющего аппарата внутренней профильной перегородки, дополнительно образующей конфузорно-диффузорный канал соответственно со входа и выхода потока воздуха, и в центре охватывающей ветроколесо своим сектором с углом раскрытия 180o и радиусом, большим и сравнимым с радиусом ветроколеса, необходимо для повышения эффективности направляющего аппарата с ветроколесом в целом, то есть КПД ветродвигателя.
Введение наружной вертикальной стенки, которая примыкает к внутренней профильной вертикальной перегородке полого направляющего аппарата, выполненной выпуклостью наружу, необходимо для повышения способности флюгирования корпуса полого направляющего аппарата в целом.
Выполнение по форме корпуса полого направляющего аппарата так, что он в проекции на горизонтальную плоскость вписан в окружность (по крайней мере тремя, из своих четырех углов, - а четвертый угол находится внутри данной окружности), с одним центром с ветроколесом, необходимо для определения зоны вращения полого направляющего аппарата, которая определяет размеры конструкционного каркаса ветродвигателя и возможную зону сквозного (для ветра) ограждения с целью обеспечения безопасности.
Выполнение конфузорной части полого направляющего аппарата более короткой и широкой, чем соответственно его диффузорная часть, необходимо для повышения способности флюгирования корпуса полого направляющего аппарата в целом.
Введение регулировочного устройства ограничения потока воздуха, выполненного в виде самодействующего центробежного регулятора, установленного на ветроколесе и взаимодействующего при превышении допустимой угловой скорости с полым направляющим аппаратом и отклоняющего последний в сторону вращения ветроколеса пропорционально силе ветра (то есть угловой скорости вращения ветроколеса, при ее превышении), необходимо для уменьшения потока воздуха на ветроколесо и его предохранения от перегрузок и поломок.
Выполнение самодействующего центробежного регулятора, установленного на верхнем горизонтальном диске ветроколеса с возможностью вращения на оси "Г"-образного коромысла, на вертикальном плече которого расположен груз, а на горизонтальном плече - жестко укреплена фрикционная накладка, взаимодействующая при превышении допустимой угловой скорости ветроколеса с внутренней поверхностью полого направляющего аппарата, представляет собой один из возможных вариантов (один из простых и надежных вариантов) выполнения регулятора-устройства ограничения потока воздуха.
Выполнение ветродвигателя в совокупности с вышеизложенными признаками (отличительными признаками формулы изобретения) является новым для ветродвигателей, и, следовательно, соответствует критерию "новизна".
Вышеприведенная совокупность отличительных признаков не известна на данном уровне развития техники и не следует из общеизвестных правил конструирования ветродвигателей и их вспомогательного оборудования, что доказывает соответствие критерию "изобретательский уровень".
Конструктивная реализация ветродвигателя с указанной совокупностью существенных признаков не представляет никаких конструктивно-технических и технологических трудностей, откуда следует соответствие критерию "промышленная применимость".
 |  |

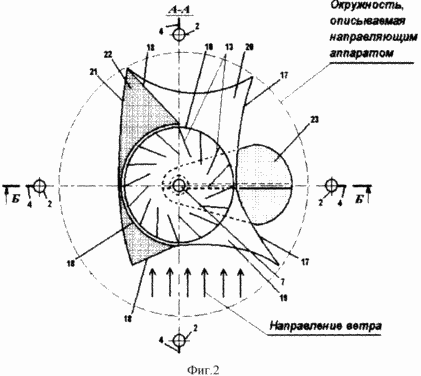

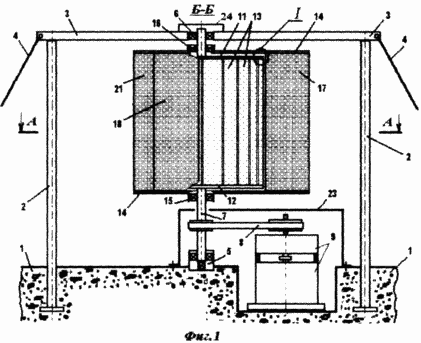

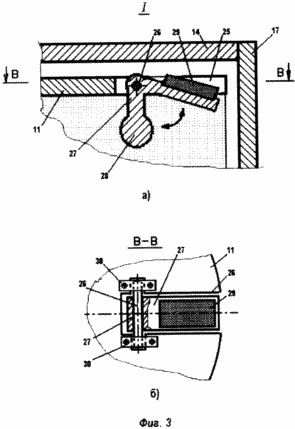

На фиг. 1 представлен вид ветродвигателя спереди с разрезами подшипниковых узлов и разборного кожуха кинематического соединения по Б-Б. На фиг. 2 представлен схематический разрез ветродвигателя по А-А (вид сверху). На фиг. 3a) представлена выноска I в разрезе по фронтальной плоскости и (на фиг. 3б)) по линии В-В (регулировочного устройства ограничения потока воздуха в виде автоматического самодействующего центробежного регулятора). | |
 |
Ветродвигатель содержит (фиг. 1) конструкционный каркас, расположенный на основании 1 (бетонной плите, грунте и так далее), и состоит из вертикальных стоек 2, верхней перекладины 3, растяжек 4 и опорных подшипниковых узлов, соответственно, нижнего 5, расположенного на основании 1, и верхнего 6 - в центре перекладины 3. В опорных подшипниковых узлах 5 и 6 установлен вертикальный вал 7, кинематически связанный ременной 8, цепной или другой передачей с потребителем механической энергии 9, например, электрогенератором с редуктором. На валу 7 установлено ветроколесо 10 (фиг. 1 и 2), состоящее из жестко закрепленных на валу 7 соответственно верхнего 11 и нижнего 12 горизонтальных дисков, по периферии которых и между ними неподвижно и равномерно установлены лопасти 13. Полый направляющий аппарат 14, охватывающий ветроколесо 10 установлен на валу 7 (с возможностью вращения и флюгирования), соответственно, на нижнем 15 и верхнем 16 подшипниках. Вертикальные стенки (фиг. 2 и 1) образуют конфузорный канал 19 на входе в ветроколесо 10 и диффузорный канал 20 на выходе воздуха из ветроколеса 10. Вертикальная внутренняя стена (перегородка) 18 охватывает ветроколесо 10 своим сектором с углом раскрытия 180o. Стенку 18 с внешней стороны полого направляющего аппарата 14 закрывает вертикальная стенка 21, которая выпукла наружу и образует внутри аппарата 14 между собой и стенкой 18 замкнутую полость 22. Кинематическое соединение 8 вала 7 с потребителем механической энергии 9 (электрогенератором с редуктором) снабжено разборным чехлом 23, необходимым для защиты последних и нижнего подшипникового узла 5 от внешних воздействий. Верхний подшипниковый узел 6 закрыт крышкой 24. Регулировочное устройство ограничения потока воздуха (фиг. 1 выноска I и фиг. 3a) и фиг. 3б)) содержит установленную в вырезе 25 верхнего диска 11 ветроколеса 10 с возможностью вращения на оси 26, "Г"-образное коромысло 27, на вертикальном плече которого расположен груз 28, а на горизонтальном плече коромысла 27 жестко укреплена фрикционная накладка 29. Для удобства монтажа и регламента ось 26 укреплена пластинами 30 с разъемными соединениями, например винтовыми. Мощность электрогенератора ветродвигателя может составлять от 5 до 100 кВт, в зависимости от размеров электродвигателя. Установка ветроколеса ветродвигателя предпочтительна на высотах, не менее 10-12 метров.
Ветродвигатель работает следующим образом. Поток движущегося воздуха (фиг. 2 и 1), набегая на полый направляющий аппарата 14, благодаря вогнуто-выпуклому (соответственно стенки 17 и 21 аппарата 14) исполнению и использованию эффекта флюгирования, автоматически поворачивает аппарат 14 конфузорным каналом 19 против потока и в таком положении устойчиво удерживается до тех пор, пока ветер не изменит своего направления. Поток входящего воздуха сжимается в конфузорном канале 19 (образованном передними участками стенок 17 и 18), и при этом происходит увеличение скорости потока воздуха и направление его на лопасти 13 ветроколеса 10, от которого ветроколесо 10 получает вращающий момент, который через вал 7 и кинематическую связь 8 передает потребителю механической энергии 9 (электрогенератору с редуктором). Из ветроколеса 10 поток воздуха попадает в диффузорный канал 20, где он расширяется (скорость потока при этом падает) и выходит из аппарата 14. При сильном ветре (или при сильных порывах ветра) ветроколесо 10 начинает вращаться с угловой скоростью, близкой к допустимой (критической), при этом (фиг. 3) груз 28 коромысла 27 центробежной силой отклоняется по радиусу ветроколеса 10 и поднимает свою горизонтальную полку с фрикционной пластиной 29, которая взаимодействует с полым направляющим аппаратом 14 (трет о внутреннюю поверхность верхней крышки аппарата 14) и тем самым поворачивает последний (против силы, создаваемой эффектом флюгирования аппарата 14) в сторону вращения ветроколеса 10, при этом поток воздуха, поступающий в конфузорный канал 19 и, соответственно, на ветроколесо 10 уменьшается и скорость его вращения падает. При сильном постоянном ветре может наступить устойчивое равновесное положение аппарата 14 под некоторым углом к направлению ветра, когда силы трения автоматического центробежного регулятора будут уравновешены аэродинамической силой флюгирования аппарата 14.
При обслуживании ветродвигателя и его ремонте, для обеспечения неподвижности ветроколеса 10 достаточно развернуть аппарат 14 его выпуклой стенкой против направления ветра и зафиксировать его в таком положении каким-либо способом (например, при помощи дополнительных растяжек).
Технико-экономическое преимущество изобретения заключается в том, что по сравнению с прототипом предложенное ветроколесо обладает меньшим гидравлическим сопротивлением и, следовательно, оказывает меньшие нагрузки на вал и конструкционный каркас, что повышает их надежность и долговечность. Уменьшение гидравлического сопротивления ветроколеса, наряду с правильным выбором угла установок лопастей приводит к повышению эффективности ветроколеса (КПД) и ветродвигателя в целом. И этому же способствует наличие в центре полукруглой (охватывающей ветроколесо) дополнительной перегородки 18 (уменьшаются завихрения воздуха после выхода потока из ветроколеса). Выполнение одной из стенок выпуклой, а и конфузорной части аппарата 14 более широкой и короткой, чем его диффузорная часть позволит усилить эффект флюгирования аппарата 14. А это позволит в свою очередь уменьшить размеры аппарата 14, уменьшить его материалоемкость и стоимость, а и уменьшить нагрузку на вал 7 и подшипниковые узлы. Выполнение регулировочного устройства ограничения потока воздуха в виде автоматического центробежного ограничителя позволит предохранить ветродвигатель от перегрузок и поломок и обеспечить высокую надежность и долговечность ветродвигателя в целом, а и при эксплуатации ветродвигателя обойтись минимальным числом обслуживающего персонала. Целью повышения надежности и долговечности служит и использование разборного чехла 23 кинематического соединения вала с преобразователем механической энергии 9, состоящего из электрогенератора с редуктором. Разборный чехол кинематического соединения вала с преобразователем механической энергии необходим для защиты последних от воздействия атмосферных осадков и пыли, а и для оперативного доступа при техническом обслуживании или ремонте.
ИСТОЧНИКИ ИНФОРМАЦИИ
1 - Патент Российской Федерации N 20299885, 6 F 03 D 3/00, 3/06, 27.02.96 г. Бюл. N 6.
2 - Патент Российской Федерации N 20299886, 6 F 03 D 3/06, 27.02.96 г. Бюл. N 6.
3 - Патент Российской Федерации N 2059877, 6 F 03 D 1/00, 25.02.91 г.
4 - Патент Российской Федерации N 2030777, 6 F 03 D 3/02, 7/06, 10.03.95 г. Бюл. N 7.
5 - Патент Российской Федерации N 2008515, 5 F 03 D 3/06, 28.02.94 г. Бюл. N 4.
6 - Патент Российской Федерации N 2039308, 6 F 03 D 3/02, 09.07.95 г. Бюл. N 19.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Ветродвигатель, содержащий конструкционный каркас с опорными подшипниковыми узлами вертикального вала, кинематически связанного с потребителем механической энергии, ветроколесо, жестко установленное на валу, полый направляющий аппарат, охватывающий ветроколесо и установленный на валу с возможностью вращения и флюгирования, и образующими конфузорно-диффузорный канал вертикальными стенками, одна из которых вогнута вовнутрь аппарата, регулировочное устройство ограничения потока воздуха, отличающийся тем, что ветроколесо выполнено полым и состоит из жестко закрепленных на валу верхнего и нижнего горизонтальных дисков, по периферии которых и между ними неподвижно и равномерно установлены лопасти под углом к направлению радиуса ветроколеса 0 - 180°, полый направляющий аппарат имеет внутреннюю вертикальную профильную перегородку, дополнительно образующую конфузорно-диффузорный канал соответственно со входа и выхода потока воздуха, и в центре охватывает ветроколесо своим сектором с углом раскрытия 180° и радиусом, большим и сравнимым с радиусом ветроколеса, а наружная вертикальная стенка, примыкающая к внутренней продольной перегородке, выполнена выпуклостью наружу, регулировочное устройство ограничения потока воздуха выполнено в виде автоматического самодействующего центробежного регулятора, установленного на ветроколесе и взаимодействующего при превышении его допустимой угловой скорости с полым направляющим аппаратом.
2. Ветродвигатель по п.1, отличающийся тем, что полый направляющий аппарат в проекции на горизонтальную плоскость вписан в окружность, имеющую единый центр с ветроколесом, конфузорная часть полого направляющего аппарата выполнена более короткой и широкой, чем соответственно его диффузорная часть.
3. Ветродвигатель по п.1, отличающийся тем, что регулировочное устройство ограничения потока воздуха выполнено в виде установленного на верхнем горизонтальном диске ветроколеса с возможностью вращения на оси Г-образного коромысла, на вертикальном плече которого расположен груз, а на горизонтальном плече жестко укреплена фрикционная накладка, взаимодействующая при превышении допустимой угловой скорости ветроколеса с внутренней поверхностью полого направляющего аппарата.
