КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ ВЕТРОУСТАНОВКИ ( ВЕТРЯКА )

- Описание изобретения -

Вышеупомянутые задача и другие особенности и преимущества настоящего изобретения станут более очевидными после прочтения нижеследующих детальных описаний в сочетании с рассмотрением чертежей, среди которых:

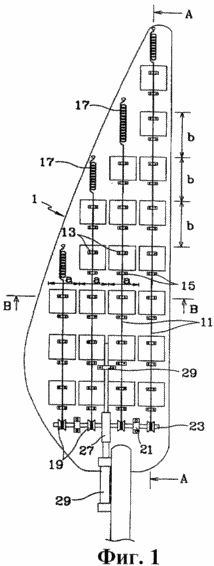

фиг.1 представляет собой вид спереди, иллюстрирующий пример крыла ветродвигателя в соответствии с настоящим изобретением;

фиг.2 представляет собой поперечное сечение по линии А-А фиг.1;

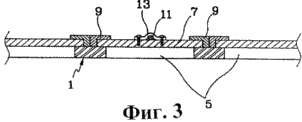

фиг.3 представляет собой поперечное сечение по линии В-В фиг.1;

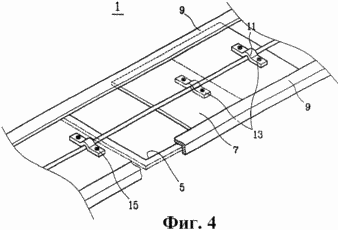

фиг.4 представляет собой перспективное изображение с частичным вырывом, иллюстрирующее пример пластины для регулирования давления ветра в соответствии с настоящим изобретением;

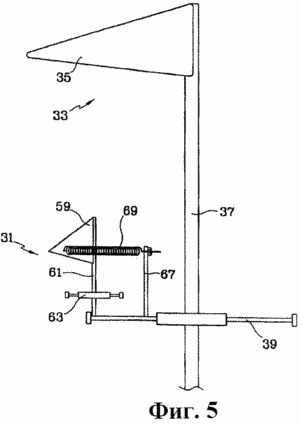

фиг.5 представляет собой вид спереди, иллюстрирующий средство измерения направления ветра и средство измерения силы ветра в соответствии с настоящим изобретением;

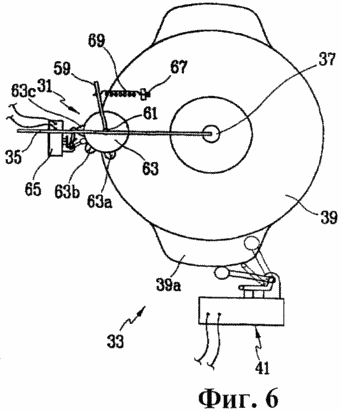

фиг.6 представляет собой вид сверху, иллюстрирующий средство измерения направления ветра и средство измерения силы ветра фиг.5;

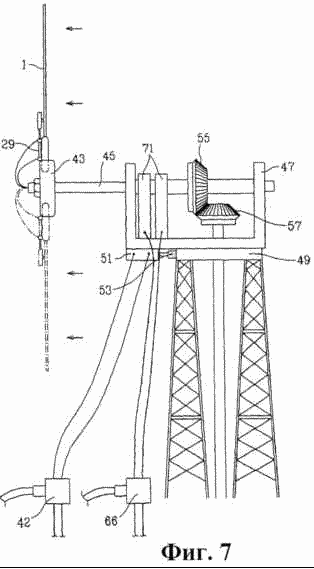

фиг.7 представляет собой схематическое изображение крыла ветродвигателя в смонтированном состоянии в соответствии с настоящим изобретением;

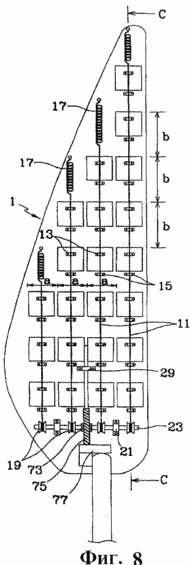

фиг.8 представляет собой вид спереди, иллюстрирующий другой пример крыла ветродвигателя в соответствии с настоящим изобретением;

фиг.9 представляет собой поперечное сечение по линии С-С фиг.8;

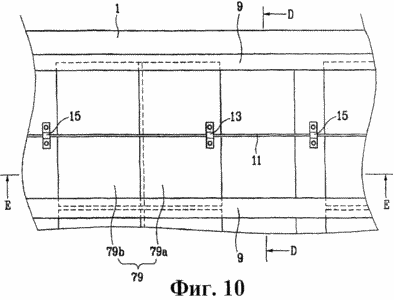

фиг.10 представляет собой вид сверху, иллюстрирующий другой пример пластины для регулирования давления ветра в соответствии с настоящим изобретением;

фиг.11 представляет собой поперечное сечение по линии D-D фиг.10, иллюстрирующее пластину для регулирования давления ветра;

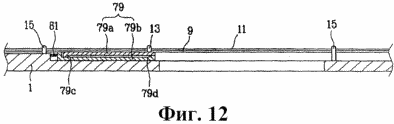

фиг.12 представляет собой поперечные сечения по линии Е-Е фиг.10, иллюстрирующие полностью открытое состояние пластины для регулирования давления ветра;

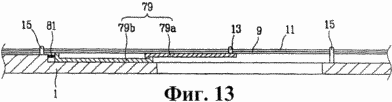

фиг.13 представляет собой поперечные сечения по линии Е-Е фиг.10, иллюстрирующие первичную стадию закрытия пластины для регулирования давления ветра;

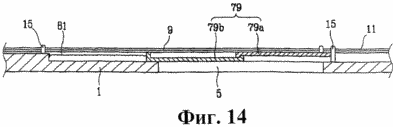

фиг.14 представляет собой поперечные сечения по линии Е-Е фиг.10, иллюстрирующие вторичную стадию закрытия пластины для регулирования давления ветра;

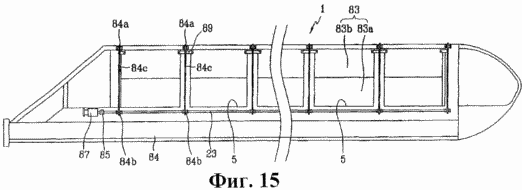

фиг.15 представляет собой вид спереди, иллюстрирующий другой пример крыла ветродвигателя в соответствии с настоящим изобретением;

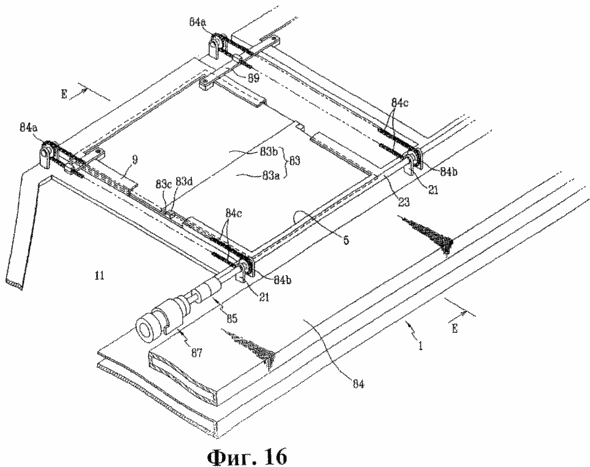

фиг.16 представляет собой перспективное изображение с частичным вырывом, иллюстрирующее пластину для регулирования давления ветра, показанную на фиг.15;

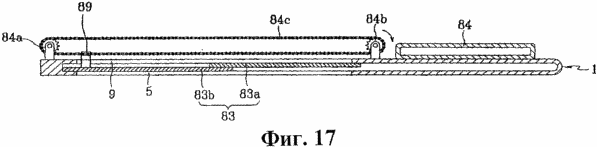

фиг.17 представляет собой поперечные сечения по линии Е-Е фиг.16, иллюстрирующие полностью закрытое состояние пластины для регулирования давления ветра;

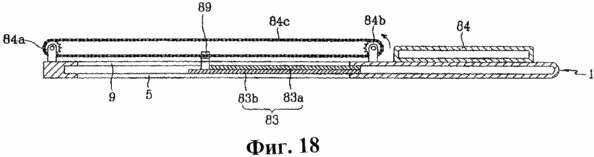

фиг.18 представляет собой поперечные сечения по линии Е-Е фиг.16, иллюстрирующие первичную стадию открытия пластины для регулирования давления ветра;

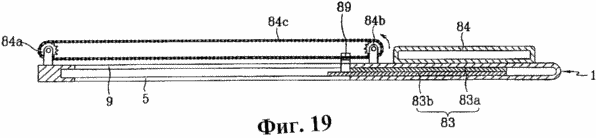

фиг.19 представляет собой поперечные сечения по линии Е-Е фиг.16, иллюстрирующие вторичную стадию открытия пластины для регулирования давления ветра;

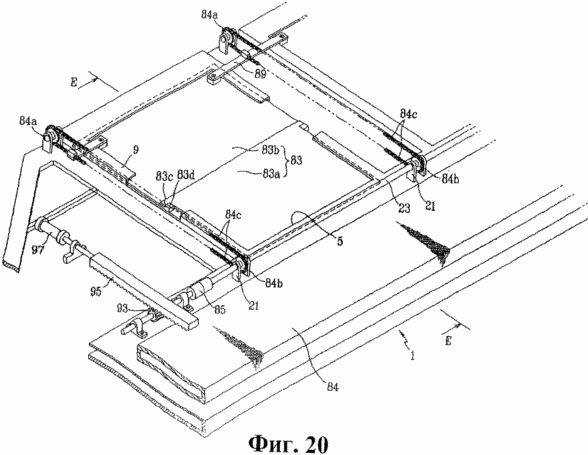

фиг.20 представляет собой перспективное изображение с частичным вырывом, иллюстрирующее пластину для регулирования давления ветра, показанную на фиг.15;

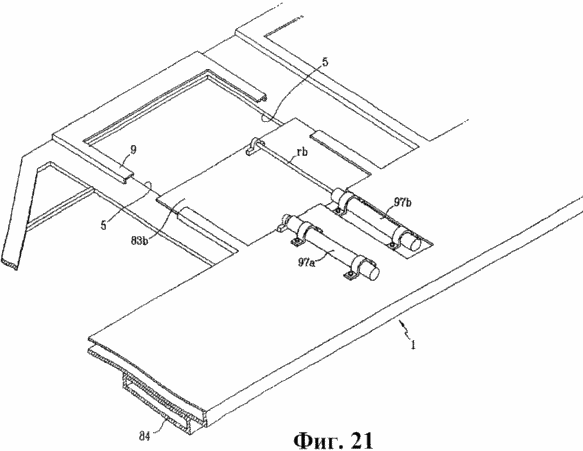

фиг.21 представляет собой перспективное изображение с частичным вырывом, иллюстрирующее пластину для регулирования давления ветра, показанную на фиг.15;

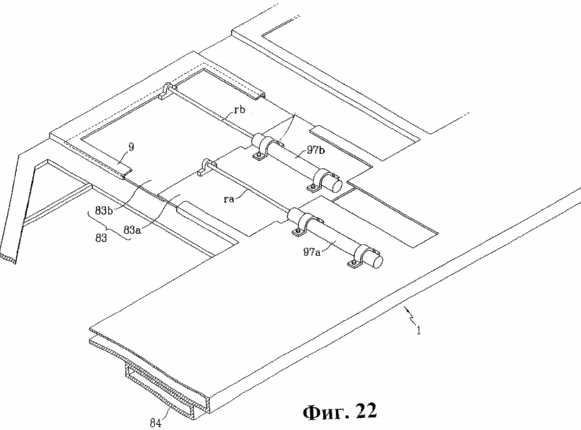

фиг.22 представляет собой перспективное изображение с частичным вырывом, иллюстрирующее пластину для регулирования давления ветра, показанную на фиг.15;

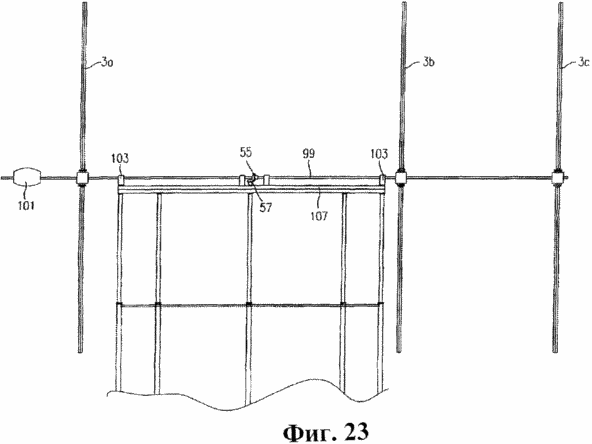

фиг.23 представляет собой вид сбоку, иллюстрирующий пример ветроэнергетического устройства в соответствии с настоящим изобретением;

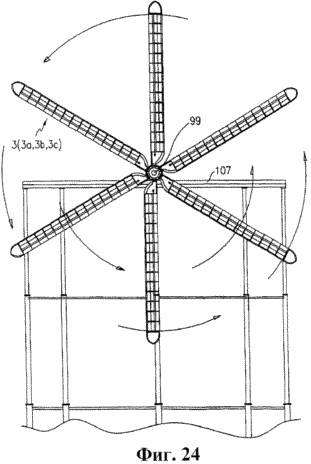

фиг.24 представляет собой вид спереди, иллюстрирующий левую часть ветроэнергетического устройства при виде на фиг.23;

фиг.25 представляет собой разрез, иллюстрирующий опорный элемент вала, показанный на фиг.23;

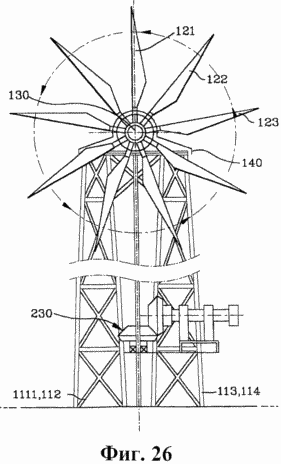

фиг.26 представляет собой вид сзади, иллюстрирующий другой пример ветроэнергетического устройства в соответствии с настоящим изобретением;

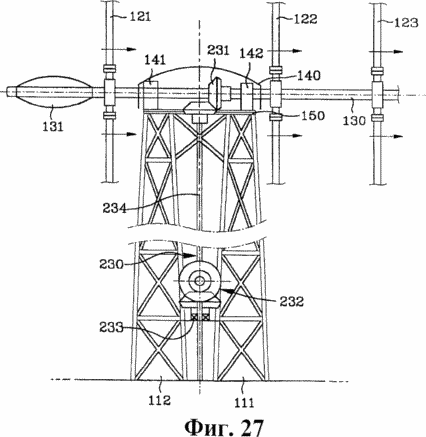

фиг.27 представляет собой вид сбоку, иллюстрирующий пример ветроэнергетического устройства, показанный на фиг.26;

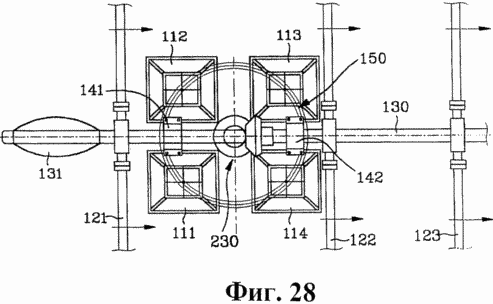

фиг.28 представляет собой вид сверху, иллюстрирующий пример ветроэнергетического устройства, показанный на фиг.26;

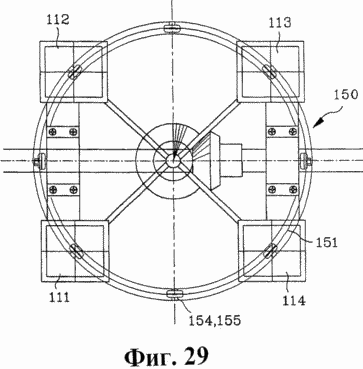

фиг.29 представляет собой вид сверху, иллюстрирующий поворотное устройство, показанное на фиг.28;

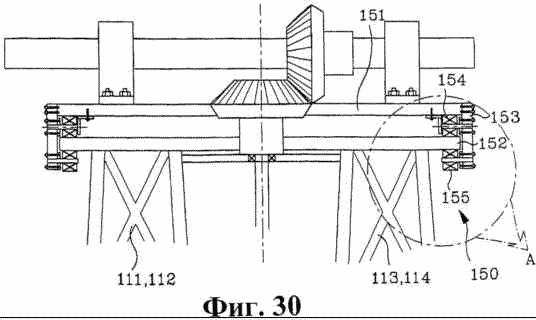

фиг.30 представляет собой вид сбоку, иллюстрирующий поворотное устройство, показанное на фиг.28;

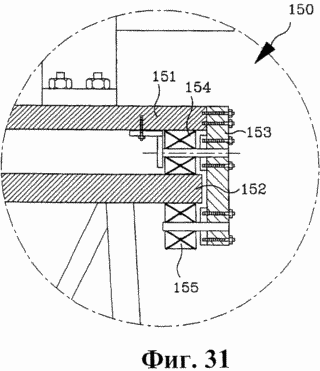

фиг.31 представляет собой увеличенный разрез, соответствующий части "А" фиг.30, и

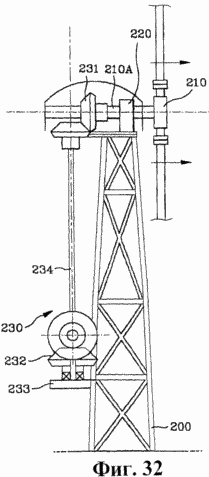

фиг.32 представляет собой вид сбоку, иллюстрирующий ветроэнергетическое устройство в целом.
