ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2106524
СПОСОБ ИСПОЛЬЗОВАНИЯ ЭНЕРГИИ ВЕТРА И ВЕТРОЭЛЕКТРОСТАНЦИЯ
Имя изобретателя: Анна Эстер Кивиламми
Имя патентообладателя: Анна Эстер Кивиламми
Адрес для переписки:
Дата начала действия патента: 1993.01.15
Использование: в ветроэнергетике для преобразования энергии ветра в электроэнергию. Сущность изобретения: способ использования энергии ветра и преобразования ее в электроэнергию в ветроэлектростанции, которая содержит несколько роторов 4, 8, один из которых является ведущим, приводимых во вращение за счет энергии ветра и соединенных с генераторами, производящими электроэнергию, заключается в том, что поток ветра от роторов 4 направлен к ведущему ротору 8, установленному над дополнительными роторами 4.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к способу преобразования энергии ветра в электроэнергию и ветроэлектростанциям, имеющим несколько роторов, приводимых во вращение за счет энергии ветра и соединенных так, чтобы функционировать за счет воздействия одного и того же ветрового потока.
Известна ветроэлектростанция, содержащая ведущий и дополнительные роторы для преобразования энергии ветра в электроэнергию, которые приводятся во вращение непосредственно от воздействия набегающего потока ветра, при этом дополнительные роторы воздействуют на поток ведущего ротора для увеличения мощности установки.
Однако использование динамики ветра для производства электроэнергии в этой станции недостаточно.
В этом отношении посредством предлагаемых в данном изобретении способа и воплощения ветроэлектростанции достигается значительное улучшение. Отличительные признаки изобретения представлены в его формуле.
Наиболее важным из преимуществ изобретения является то, что ветровой поток эффективно направляют в нужном направлении одновременно в нескольких роторах, и ветровой поток, вращающий нижние роторы воздействует на процесс вращения верхних роторов, к которым подсоединены несколько генераторов. Скорость ветра и его мощность увеличивается перед достижением ведущего ротора, а направляющие пластины для пересекающего ветра, расположенные на концах лопаток ротора, могут поддерживать ветер и создавать его вокруг лопаток с целью повышения КПД ветроэлектростанции.
 |  |
На фиг. 1 изображена ветроэлектростанция, вид сбоку; на фиг. 2 - то же, вид спереди.

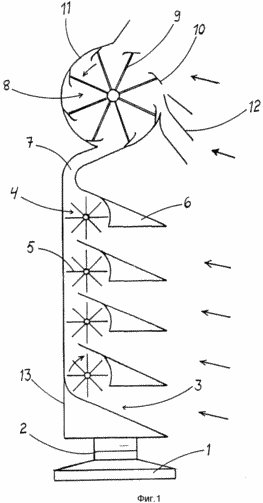

На фиг. 1 изображена ветроэлектростанция, установленная на основании 1, на котором ее можно поворачивать посредством вращающейся опоры 2. В нижней части каркаса 13 ветроэлектростанции расположены четыре установленных друг над другом дополнительных ротора 4, оснащенных системой радиальных лопаток 5. Горизонтальные оси роторов закреплены в подшипниках и вращаются по часовой стрелке. Энергию вращения роторов используют для производства электроэнергии. Ветер направляют к роторам с помощью направляющих пластин, часть 6 которых видна на рассматриваемом частичном сечении. Поток ветра, постоянно нарастающий в каналах 7, направляют к ведущему ротору 8, установленному над дополнительными роторами эквидистантно его боковой поверхности. Поток отходит от основного направления, соблюдаемого в канале 7, и вращает ведущий ротор. Кроме того, поворот ведущего ротора осуществляется за счет направляющего ветра, попадающего к ведущему ротору через посредство направляющей 12, причем направление ветра и определяется преимущественно предлагаемой компоновкой. Направляющие пластины 10 для пересекающего ветра, расположенные на концах лопаток 9 ротора, могут поддерживать ветер и создавать его вокруг лопаток, интенсифицируя таким образом производство электроэнергии.
Если смотреть относительно направления ветра, то вокруг ведущего ротора 8 ниже и сзади него установлена стенка, изогнутая в соответствии с формой ротора, образуя кожух 11, который значительно шире лопастей 9. Кожух 11 заставляет ветер отходить от генератора 8 с одной его стороны, и после этого ротор поддерживает ветровой поток, что способствует вращению ротора и обеспечивает производство электроэнергии генератором.

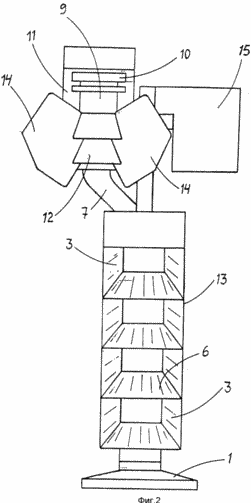

На фиг. 2 изображен вид спереди ветроэлектростанции, у которой основание 1 имеет нижнюю часть 13 с четырьмя ветронаправляющими проемами, в которых находятся боковые направляющие 3, а и верхняя и нижняя направляющие 6. Верхняя часть с ведущим ротором установлена на нижней части. Ветер направляют к ведущему ротору с помощью боковых направляющих 14, распложенных на обеих сторонах ведущего ротора, и с помощью пластин 12, расположенных перед ротором. От верхней стороны направляющих ветер попадает непосредственно в систему лопаток ротора. Задняя стенка 11 шире лопаток 9. Ведущий ротор расположен с эксцентриситетом относительно вертикальной шарнирной оси ветроэлектростанции, а руль 15 расположен на противоположной стороне и предназначен для удержания системы в должном направлении. Руль и заменить, например, другим параллельным ведущим ротором, посредством чего и можно поддерживать систему в должном направлении. При высоких скоростях ветра, например свыше 15 м/с, на ветроэлектростанции вводят в эксплуатацию один или несколько дополнительных генераторов, так что нет необходимости отключать станцию в штормовую погоду.
Места установки генераторов на чертеже не показаны, но их можно устанавливать, соединяя отдельный генератор с каждым ротором. Кроме того, несколько роторов могут иметь общий генератор. В качестве генераторов и другого электрооборудования ветроэлектростанции можно с успехом использовать известное оборудование.
Изобретение не ограничивается раскрытым в описании вариантом осуществления, возможны многие его модификации в рамках идеи изобретения, определяемых его формулой. Можно изменять количество вспомогательных роторов; можно и постепенно увеличивать диаметры дополнительных роторов при увеличении их количества.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Способ использования энергии ветра и преобразования ее в электроэнергию в ветроэлектростанции, содержащей несколько роторов, заключающийся в том, что поток ветра направляют на ведущий ротор и к нескольким установленным друг над другом дополнительным роторам, которые воздействуют на поток ведущего ротора, увеличивая его мощность, отличающийся тем, что воздействие на поток ведущего ротора заключается в том, что воздушные потоки за дополнительными роторами подают на ведущий ротор.
2. Способ по п.1, отличающийся тем, что поток ветра направляют на дополнительные роторы, установленные в едином вертикальном корпусе.
3. Способ по п.1 или 2, отличающийся тем, что воздушные потоки за дополнительными роторами подают к боковой поверхности ведущего ротора по соединительному каналу преимущественно эквидистантно этой поверхности.
4. Ветроэлектростанция, содержащая ведущий и дополнительный роторы для преобразования энергии ветра в электроэнергию, которые приводятся во вращение непосредственно от воздействия набегающего потока ветра, при этом дополнительные роторы воздействуют на поток ведущего ротора для увеличения мощности установки, отличающаяся тем, что роторы установлены на основании с возможностью поворота для ориентации по ветру, дополнительные роторы установлены под ведущим ротором, а воздушные потоки за дополнительными роторами подают на ведущий ротор.
5. Ветроэлектростанция по п.4, отличающаяся тем, что лопатки ведущего ротора на концах снабжены пластинами для создания и поддержания вихрей вокруг лопаток, интенсифицируя таким образом производство электроэнергии генераторов.
6. Ветроэлектростанция по п.4, отличающаяся тем, что вокруг ведущего ротора ниже и сзади него относительно направления ветра установлена стенка, ширина которой больше ширины лопаток ведущего ротора.
7. Ветроэлектростанция по пп.4 - 6, отличающаяся тем, что вспомогательные роторы установлены друг над другом с возможностью вращения вокруг своей горизонтальной оси.
8. Ветроэлектростанция по пп. 4 - 7, отличающаяся тем, что генератор соединен с каждым или несколькими роторами.
