ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2118699

ВЕТРОУСТАНОВКА И СПОСОБ ЕЕ РАБОТЫ

Имя изобретателя: Бычков Н.М.
Имя патентообладателя: Институт теоретической и прикладной механики СО РАН
Адрес для переписки:
Дата начала действия патента: 1996.06.18

Ветроустановка предназначена для преобразования энергии ветра в энергию для потребителя и может быть использована в широком диапазоне скоростей ветра, включая штормовые, без дополнительной затраты энергии. Радиальные цилиндры ветроустановки с горизонтальной осью вращения выполнены составными из вращающейся концевой и невращающейся корневой части. Каждый из цилиндров снабжен двумя турбулизаторами. По первому варианту турбулизаторы расположены вдоль цилиндров с угловыми координатами относительно направления ветра j₁= 45^o,j₂= -90^o. По второму варианту турбулизаторы установлены по спирали вокруг оси цилиндров с угловыми координатами относительно направления ветра j₁== (1+k r/R)Ч30^o@45^o; j₂= -(1-k/2Чr/R)Ч90^o. Причем по первому и второму вариантам турбулизаторы расположены несимметрично относительно направления ветра и с зазором определенной величины относительно поверхности цилиндров. Самозапуск ветроколеса осуществляется за счет аэродинамической силы, создаваемой турбулизаторами на поверхности цилиндров.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к ветроэнергетике и касается ветроустановок с вращающимися цилиндрами, использующими для работы эффект Магнуса. Последний характеризуется появлением подъемной силы (силы Магнуса) при вращении цилиндров в поперечном потоке [1]. Эта сила используется для вращения ветроколеса, аналогично подъемной силе лопасти, но имеет гораздо большую величину.

Известен способ создания подъемной силы на невращающемся цилиндре с помощью надстроек, установленных на нем вдоль одной из боковых сторон и имеющих полукруглую форму [2]. Такие надстройки создают асимметрию поперечного обтекания цилиндра, что вызывает появление подъемной силы, соизмеримой по величине с подъемной силой лопасти. Максимальное значение этой силы достигается при расположении надстроек непосредственно на поверхности цилиндра в точках 90^o или -90^o, отсчитываемых от направления ветра, при этом сила действует в сторону, противоположную расположению надстройки.

Известна установка - ротор ветродвигателя с горизонтальной осью вращения, содержащий радиальные цилиндры с надстройками в виде пластинчатых интерцепторов, установленных вдоль одной из боковых сторон цилиндров. Цилиндры имеют возможность вращения вокруг своих осей [3].

Недостатками этой установки являются: ограниченные возможности для самозапуска и саморегулирования работы ветроколеса, в том числе для стабилизации его вращения при больших скоростях ветра; ограниченные возможности увеличения длины вращающихся цилиндров и, следовательно, диаметра ветроколеса; недостаточно высокая мощность из-за ограниченного диаметра ветроколеса; увеличенные затраты мощности на вращение цилиндров большой длины. Задачей изобретения является повышение эффективности работы и мощности ветроустановки, а и возможность аэродинамического самозапуска и саморегулирования при любых режимах работы, без дополнительной затраты энергии, в широком диапазоне скоростей ветра, включая штормовые.

Поставленная задача реализуется на ветроустановке с горизонтальной осью вращения ветроколеса, радиальные цилиндры которого выполнены составными из вращающейся концевой и невращающейся корневой части, и каждый из цилиндров снабжен двумя турбулизаторами в виде трубок, расположенных вдоль цилиндров на противоположных его сторонах, причем несимметрично относительно направления ветра с угловыми координатами

j₁=45^oи j₂=-90^o

Наличие двух турбулизаторов (вместо одного по [2, 3] обеспечивает появление суммарной аэродинамической силы, которая позволяет более эффективно осуществлять запуск и регулирование ветроколеса. При этом происходят самозапуск и саморегулирование работы, вплоть до максимальных (штормовых) скоростей ветра. Саморегулирование достигается путем изменения сил, создаваемых на цилиндрах под действием турбулизаторов, при отклонении частоты вращения ветроколеса от расчетной (заданной). В результате появляется компенсирующая сила, которая восстанавливает расчетную (заданную) частоту вращения ветроколеса. Саморегулирование с помощью турбулизаторов дополняется регулированием путем изменения частоты вращения цилиндров. При этом с увеличением скорости ветра влияние турбулизаторов возрастает, а влияние вращения цилиндров, наоборот, снижается. При достаточно больших скоростях ветра установка работает только за счет турбулизаторов, без вращения цилиндров, что существенно расширяет возможности и эффективность данной установки.

Использование составных цилиндров с вращающейся концевой и невращающейся корневой частями позволяет значительно повышать мощность ветроустановки, а и ее эффективность. Повышение мощности достигается за счет добавления невращающейся корневой части, что позволяет увеличивать суммарную длину цилиндров и, следовательно, диаметр ветроколеса, а мощность пропорциональна квадрату диаметра. При этом вращающиеся цилиндры, обладающие большой подъемной (движущей) силой, используются более эффективно, т.к. располагаются на большем расстоянии от оси вращения ветроколеса и, следовательно, создают более высокий крутящий момент. Невращающиеся цилиндры при наличии турбулизаторов и создают крутящий момент, который возрастает с увеличением диаметра и длины этих цилиндров.

При наличии невращающейся корневой части одновременно снижаются затраты мощности на вращение концевых цилиндров из-за уменьшения их длины по отношению к полной длине цилиндров. Кроме того, такое ветроколесо обладает повышенной прочностью, что определяется круговой, наиболее прочной формой цилиндра и увеличенным диаметром его невращающейся части, а и низкой скоростью вращения ветроколеса (приблизительно в 5 раз ниже, чем лопастного).

Указанные признаки не выявлены в других технических решениях при изучении уровня данной области техники и, следовательно, предлагаемое решение является новым и имеет изобретательский уровень. Предлагаемое техническое решение промышленно применимо, в частности, в ветроэнергетике.

На фиг. 1 изображен общий вид ветроустановки; на фиг. 2 - схема расположения продольных турбулизаторов в сечении А-А на фиг. 1; на фиг. 3 - коэффициент подъемной силы невращающегося цилиндра в зависимости от углового положения турбулизатора T₁ (экспериментальные данные ИТПМ); на фиг. 4 - тоже с турбулизаторами T₁ и T₂ при различных числах Рейнольдса (данные ИТПМ); на фиг. 5 - влияние числа Рейнольдса на коэффициент подъемной силы цилиндра с турбулизаторами T₁ (кривая C₁) и T₂(кривая C₂) при j₁=45^oи j₂=-90^o(светлые значки - данные ИТПМ, темные значки - данные [2]; на фиг. 6 - тоже для суммарного коэффициента подъемной силы; на фиг. 7 - схема обтекания цилиндра с турбулизаторами T₁ и T₂ при пусковых условиях (без вращения цилиндров и ветроколеса); на фиг. 8 - тоже на расчетном режиме работы ветроколеса; на фиг. 9 - частота вращения ветроколеса в зависимости от параметра Q - относительной скорости вращения цилиндров, с турбулизаторами (кривая 9) и без них (кривая 10) при числе Re = 0,7Ч10⁵(данные ИТПМ).

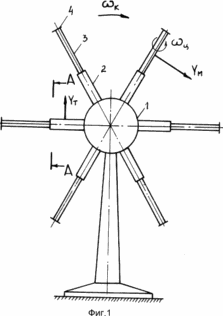

	Ветроустановка (фиг. 1) содержит ветроколесо с горизонтальной осью вращения, которое устанавливается на неподвижной опоре (башне) и может поворачиваться на ней в направлении ветра (аналогично традиционным схемам). Ветроколесо состоит из корпуса 1 с передним и задним обтекателями, невращающейся части цилиндров 2 и вращающейся части 3 с концевыми шайбами 4, которые ограничивают нежелательные перетекания потока. Длина вращающейся части цилиндров составляет Lв=aL, для невращающейся части соответственно Lн=(1-a)L, где L - полная длина цилиндра, a=0,4-0,6. Диаметр невращающейся части цилиндров в 1,5 - 2 раза больше, чем вращающейся части. Концевые части цилиндров представляют тонкостенные оболочки, которые через посредство подшипников посажены на консольный вал и вращаются от индивидуальных электроприводов, расположенных на конце вала (на чертеже не показано). Вал крепится консольно к торцу неподвижной части цилиндров. Электропривод получает питание от электрогенератора ветроустановки. Резервное питание - от аккумулятора. Генератор вращается от ветроколеса через мультипликатор, увеличивающий частоту вращения до значений, необходимых для работы генератора.
	На фиг. 2 показана схема расположения турбулизаторов T1 - 5 и T2 - 6, которые установлены вдоль каждого цилиндра и выполнены в виде трубок диаметром dт= (0,1 - 0,02)d и длиной Lт = Lн + aLв, где d - диаметр цилиндра, a = 0,2 - 0,8 (в зависимости от конструкции и характера работы ветроустановки). Расстояние от поверхности цилиндров до турбулизатора T1составляет h1 = (0,1 - 0,2)d, до турбулизатора T2 составляет h2 = 0 - на невращающейся части и h2 = (0,02 - 0,05)d - около вращающейся части цилиндров. Угловое положение для турбулизаторов T1 и T2составляет соответственно j1=45oи j2=-90o, где углы j1и j2отсчитываются от передней критической точки цилиндров (от направления ветра), причем j1- в направлении вращения цилиндров, j2- наоборот.

Работа ветроустановки в значительной степени зависит от турбулизаторов T₁ и T₂. Механизм их воздействия достаточно сложен. Остановимся на нем подробнее. Назначение турбулизаторов - создание аэродинамической силы Y_т - в дополнение к основной силе Магнуса Y_м, возникающей при вращении цилиндра (см. фиг. 1). Сила Y_т в отличие от Y_мвозникает на невращающемся цилиндре, и ее величина уменьшается при вращении цилиндра. Источник появления силы Y_т - асимметрия обтекания цилиндра за счет несимметричного расположения турбулизаторов, а именно j₁<|j2|,h₁>h₂, причем j₂®90^o,h₂®0. При этих условиях влияние турбулизатора T₂сказывается в ближней его окрестности, вызывая отрыв потока непосредственно за турбулизатором. Турбулизатор T₁ в отличие T₂ воздействует не локально, а через посредство относительно протяженных переходно-отрывных процессов в пограничном слое цилиндра (переход из ламинарного состояния в турбулентное с промежуточными стадиями, с образованием так называемого отрывного пузыря - замкнутой области между точками ламинарного отрыва и присоединения пограничного слоя в турбулентном состоянии, после чего происходит окончательный отрыв потока). В результате точка отрыва потока под влиянием турбулизатора T₁смещается вплоть до угла j_отр=130-140^o, а под влиянием турбулизатора T₂ она фиксируется вблизи угла j_отр=-100^o[2], возникает асимметрия обтекания цилиндра с появлением силы Y_т, направленной в сторону более низкого давления (где точка отрыва смещена дальше вниз по потоку). Сила Y_тиспользуется при пуске ветроколеса, в том числе без вращения цилиндров, и для саморегулирования работы ветроустановки при отклонении от расчетного режима.

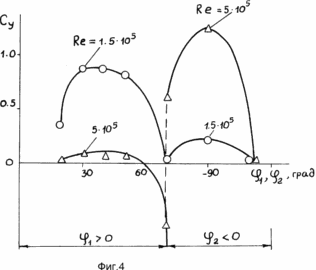

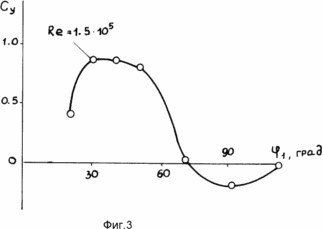

Ниже приведены результаты испытаний цилиндра с турбулизаторами в аэродинамической трубе ИТПМ. На фиг. 3 показан график изменения коэффициента подъемной силы C_у для невращающегося цилиндра в зависимости от углового положения турбулизатора T₁ вокруг цилиндра, а на фиг. 4 - тоже для турбулизаторов T₁ и T₂. Здесь C_у= Y_т/qЧS, где q = rV²/2 - скоростной напор, S = dЧL_т- площадь, r- плотность воздуха. Видно, что коэффициент C_узависит от величины и знака угла установки турбулизатора. При смене знака углов j₁и j₂коэффициент C_у изменяется на обратный. Максимальные положительные значения C_удостигаются в области j₁=30-50^oи при j₂=-90^o

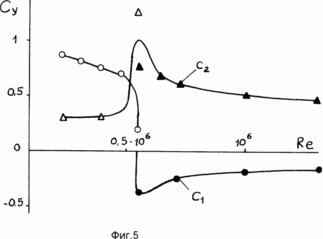

Коэффициент C_у зависит и от числа Рейнольдса, которое выражается в виде Re=VЧd/n,где n - коэффициент кинематической вязкости воздуха. На фиг. 5 приведены экспериментальные данные для составляющих коэффициента C_у от действия турбулизатора T₁ (кривая C₁) и турбулизатора T₂ (кривая C₂) в зависимости от числа Re при углах установки турбулизаторов j₁=45^oи j₂=-90^o.

Здесь светлыми значками обозначены данные ИТПМ, темными значками - данные [2] . Из графиков видно, что коэффициент C₂всегда положительный, а коэффициент C₁меняет свой знак на обратный при переходе через критическое число Re_кр = 5Ч10⁵.

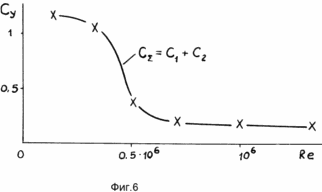

Отмеченное поведение коэффициентов C₁и C₂ существенно расширяет возможности для самозапуска и саморегулирования ветроколеса по отношению к варианту с одним турбулизатором T₂ (прототип). Это следует из графика на фиг. 6, где приведена суммарная величина коэффициента Cе=C₁+C₂в зависимости от числа Рейнольдса (углы j₁и j₂такие же, как на фиг. 5). При докритических числах Re < Re_кр = 5Ч10⁵коэффициент Cе>C₂, то есть имеем увеличение Cепо отношению к C₂ за счет C₁, что улучшает запуск ветроколеса и работу при скоростях ветра до 10 - 20 м/с, соответствующих указанных числах Re. При закритических числах Re > Re_кр имеем Cе<C (уменьшение Cе) тоже за счет C₁, что ограничивает нежелательный рост частоты вращения ветроколеса с увеличением скорости ветра и даже позволяет стабилизировать эту частоту на приблизительно постоянном уровне.

Конечный результат действия турбулизаторов T₁ и T₂ зависит от скорости ветра и, следовательно, от числа Рейнольдса, а и от углового положения турбулизаторов и их длины, которая может быть неодинаковой для T₁ и T₂. В частности, увеличение длины T₁улучшает условия запуска и ограничивает частоту вращения ветроколеса при больших скоростях ветра. Наоборот, увеличение длины T₂ способствует увеличению частоты вращения ветроколеса при больших скоростях ветра, что может оказаться опасным.

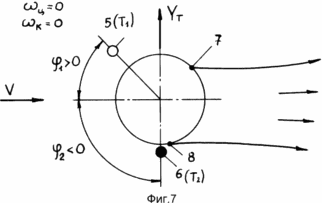

Ветроустановка работает следующим образом. При пусковых условиях, когда нет вращения цилиндров и ветроколеса (wц=wк=0, Фиг.7), турбулизаторы T1 и T2воздействуют на положение точек отрыва потока (через механизмы, которые описаны выше) и создают асимметрию обтекания цилиндра: точка отрыва 7 находится дальше по потоку, чем точка 8. Возникает разность давлений на верхней и нижней сторонах цилиндра с появлением аэродинамической силы Yт, которая приводит ветроколесо во вращательное движение. Вращение ветроколеса передается через мультипликатор на электрогенератор, с которого вырабатываемая энергия подается на электроприводы вращения цилиндров. При вращении последних возникает сила Магнуса Yм, воздействие которой увеличивает частоту вращения ветроколеса и соответственно частоту вращения генератора, в результате чего достигается расчетный режим работы ветроустановки, соответствующий расчетной скорости ветра и установленной мощности генератора.

При пуске ветроколеса энергия генератора используется только для вращения цилиндров. После выхода на расчетный режим затраты мощности на вращение цилиндров составляют лишь незначительную часть полной мощности генератора. Эти затраты снижаются с уменьшением длины вращающейся части цилиндров. При отсутствии невращающейся корневой части затраты мощности на вращение составляют до 10 - 12%. При уменьшении длины вращающейся части цилиндров за счет невращающейся части эти затраты снижаются не менее чем в 1,5 раза. Более того, с увеличением скорости ветра выше расчетного значения влияние турбулизаторов увеличивается, а влияние вращения цилиндров, наоборот, уменьшается, что создает условия для дальнейшего снижения затрат мощности на вращение цилиндров вплоть до нулевого значения при достаточно больших скоростях ветра.

Рост влияния турбулизаторов с увеличением скорости ветра следует из того, что мощность любой ветроустановки имеет вид

N = KЧC_FЧV³ЧS; S = dЧL_T,

где

K - коэффициент пропорциональности;

S - площадь (в данном случае S = dЧL_т;

C_F - коэффициент движущей силы ветроколеса, который зависит от величины подъемной силы и сопротивления цилиндра и является функцией коэффициентов C₁ и C₂, рассмотренных выше (см. фиг. 5, 6). Из формулы следует, что мощность пропорциональна кубу скорости ветра. Тогда при постоянных значениях K, C и S увеличение скорости ветра, например, в два раза приведет к увеличению мощности в 8 раз, что может превысить возможности вращающихся цилиндров и, следовательно, их вращения не потребуется, ветроколесо будет работать только за счет турбулизаторов.

С другой стороны, расчетный режим работы ветроколеса достигается при некотором оптимальном значении относительной скорости вращения цилиндров

Q=w_цd/2V=2-3,

откуда видно, что с увеличением скорости ветра, но при постоянной частоте вращения цилиндров w_ц=const, величина Q уменьшается. Это означает снижение вклада вращающихся цилиндров в суммарную мощность ветроколеса, и, следовательно, затраты мощности на вращение цилиндров могут быть уменьшены по сравнению с условиями на расчетном режиме, при котором эти затраты были максимальными.

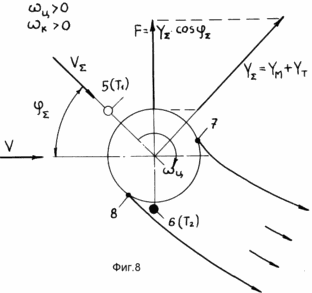

На фиг. 8 показана картина обтекания цилиндра на расчетном режиме. Вращение ветроколеса осуществляется под действием движущей силы F<Y =Yт+Yм, при тормозящем действии силы сопротивления цилиндров (на схеме не показана). При вращении ветроколеса возникает окружная составляющая скорости потока, и в результате суммарный поток, обтекающий каждый цилиндр с суммарной скоростью Vе, поворачивается от первоначального направления (от вектора скорости V) на угол jе. Наиболее оптимальным условием при этом будет равенство углов jе= j1(изображено на фиг. 8). В этом случае турбулизатор T1 не создает движущей силы, но снижает сопротивление цилиндра, что повышает эффективность работы ветроколеса. Турбулизатор T2 на некоторой части своей длины оказывается при этом в аэродинамической тени, т.е. позади точки отрыва 8, куда он входит, начиная с концевых сечений, где окружная скорость выше, поэтому угол jебольше, чем в корневых сечениях. Изменение картины обтекания цилиндров, связанное с поворотом потока, создает условия для саморегулирования работы ветроколеса с помощью турбулизаторов T1 и T2.

Саморегулирование работы ветроколеса осуществляется следующим образом. При отклонении от расчетного режима, т.е. при увеличении или, наоборот, уменьшении частоты вращения ветроколеса от расчетного значения соответственно изменяется угол, характеризующий направление скорости Vесуммарного потока, набегающего на цилиндр (см. фиг. 8). Это означает, что исходное, оптимальное условие jе=j₁нарушается, возникает угол рассогласования Dj₁=j₁-jе№0.

При наличии угла рассогласования под действием турбулизатора T₁ появляется восстанавливающая сила DY₁(Dj₁), величина и знак которой изменяются в соответствии с графиком поведения коэффициента на фиг. 3 и 4. При увеличении частоты вращения ветроколеса будет угол Dj₁<0, сила DY₁<0, и наоборот, что способствует восстановлению исходного (расчетного) режима работы. Турбулизатор T₂ в отличие от T₁ осуществляет при этом саморегулирование за счет изменения длины активной части турбулизатора, находящейся вне аэродинамической тени. С увеличением частоты вращения ветроколеса, т.е. при Dj₁<0, длина активной части турбулизатора T₂уменьшается, сила Y₂ тоже уменьшается, и наоборот, что способствует восстановлению исходного режима работы.

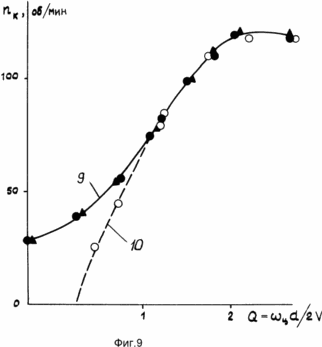

На фиг. 9 по результатам испытаний в аэродинамической трубе ИТПМ при числе Re = 0,7Ч105показана частота вращения ветроколеса nкв зависимости от величины относительной скорости вращения цилиндров Q=wцd/2V при наличии турбулизаторов (кривая 9) и без них (кривая 10). Видно, что турбулизаторы обеспечивают самозапуск ветроколеса (nк> 0 при Q = 0), а и увеличение nк с ростом Q в области Q < 1, т.е. имеем улучшение характеристик ветроколеса по сравнению с вариантом без турбулизаторов. При Q < 0,5 ветроколесо без турбулизаторов не может быть запущено, а с турбулизаторами вращается с частотой, достаточной для начальной работы электрогенератора, обеспечивающей питание электроприводов вращения цилиндров. Вращение цилиндров, как уже отмечалось, способствует дальнейшему увеличению частоты вращения ветроколеса и достижению расчетного режима работы с саморегулированием за счет турбулизаторов T1 и T2. При необходимости дополнительное регулирование осуществляется изменением частоты вращения цилиндров, что наиболее эффективно при расчетной скорости ветра и отклонениях от нее до 50%. С увеличением скорости ветра более чем в два раза регулирование частотой вращения цилиндров будет неэффективным, как это видно из графика на фиг. 9.

Таким образом, регулирующее воздействие турбулизаторов T₁ и T₂ зависит от величины отклонения реальной скорости вращения ветроколеса от расчетного значения, что выражается углом рассогласования Dj₁. Последний, в свою очередь, зависит от ряда параметров: длины турбулизаторов и угла их установки, скорости ветра и числа Рейнольдса, частоты вращения цилиндров. Выбором длины турбулизаторов и угла их установки обеспечиваются наиболее оптимальные условия как для самозапуска ветроколеса, так и для безопасной его работы при повышенных и штормовых скоростях ветра. Для этого на начальном этапе эксплуатации целесообразно уменьшить длину турбулизатора T₂ до минимума, позволяющего обеспечить вместе с турбулизатором T₁ самозапуск ветроколеса, и в то же время ограничить частоту его вращения до безопасного уровня при больших скоростях ветра. Необходимо иметь возможность последующего увеличения длины турбулизатора T₂ в случае, если при увеличении скорости ветра частота вращения ветроколеса будет падать до значений ниже требуемых, как это происходит для ветроколеса без турбулизаторов, что видно из графика на фиг. 9.

Углы установки турбулизаторов, указанные выше , j₁=45^o,j₂=-90^o, (см. п. 1 формулы изобретения), являются оптимальными для самозапуска ветроколеса, но недостаточно оптимальными для саморегулирования его работы, т.к. имеются ограничения по окружной скорости вращения цилиндров и ветроколеса, а и по числу Рейнольдса.

Для одновременного выполнения этих условий турбулизаторы устанавливают следующим образом (см. п. 2 формулы изобретения)



где R - радиус ветроколеса, r - расстояние от оси ветроколеса, k = 0,5 - 0,8 - коэффициент, зависящий от конструкции ветроустановки и режима работы, причем k < 0,6 при числах Re < Re_кр и k > 0,6 при числах Re > Re_кр. На вращающейся части цилиндров угол j₁не должен превышать 45^o.

Минимальная скорость ветра, при которой происходит запуск ветроколеса с вращающимися цилиндрами (с питанием их привода от аккумуляторов или другого внешнего источника энергии), составляет около 1 м/с. Скорость ветра, при которой происходит самозапуск ветроколеса под действием турбулизаторов без предварительного вращения цилиндров (полностью автономная работа), составляет около 3 м/с. Рабочий диапазон скоростей ветра для ветроколеса с вращающимися цилиндрами и с турбулизаторами составляет от 2 до 40 м/с, что значительно перекрывает аналогичный показатель для традиционных лопастных ветроустановок.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Ветроустановка, содержащая ветроколесо с горизонтальной осью вращения и радиально установленными цилиндрами с концевыми шайбами и продольными турбулизаторами, а и привод цилиндров и электрогенератор, отличающаяся тем, что цилиндры выполнены составными из вращающейся концевой и невращающейся корневой частей и снабжены двумя турбулизаторами в виде трубок, расположенных вдоль цилиндров с угловыми координатами относительно направления ветра j₁= 45°, j₂= -90°и зазорами h₁ = (0,1-0,2)d, 0<h<0,05d, причем диаметр трубок равен d_т = (0,1-0,2)d, их длина L_т = L_н + aL_в, где d - диаметр цилиндра; h₁, h₂ - расстояние от поверхности цилиндра до соответствующего турбулизатора; L_н - длина невращающейся части цилиндра; L_в- длина вращающейся части цилиндра; a = 0,2 - 0,8 - коэффициент, зависящий от конструкции установки и режима эксплуатации.

2. Ветроустановка, содержащая ветроколесо с горизонтальной осью вращения и радиально установленными цилиндрами с концевыми шайбами и продольными турбулизаторами, а и привод цилиндров и электрогенератор, отличающаяся тем, что цилиндры выполнены составными из вращающейся концевой и невращающейся корневой частей и снабжены двумя турбулизаторами в виде трубок, установленных по спирали вокруг оси цилиндров с угловыми координатами относительно направления ветра



где r - расстояние от оси ветроколеса;

R - радиус ветроколеса;

k = 0,5-0,8 - коэффициент, зависящий от конструкции ветроустановки и режима эксплуатации,

и зазорами h₁ = (0,1-0,2)d, 0<h<0,05d, причем диаметр трубок равен d_т = (0,1-0,2)d, их длина L_т = L_н + aL_в, где d - диаметр цилиндра; h₁ h₂ - расстояние от поверхности цилиндра до соответствующего турбулизатора; L_н - длина невращающейся части цилиндра; L_в- длина вращающейся части; a = 0,2 - 0,8 - коэффициент, зависящий от конструкции установки и режима эксплуатации.

3. Способ работы ветроустановки, включающий запуск ветроколеса, генерирование энергии и ее регулирование, отличающийся тем, что осуществляют самозапуск ветроколеса за счет аэродинамической силы, создаваемой турбулизаторами на поверхности цилиндров, полученную энергию частично передают на привод подвижных частей цилиндров до достижения штатного режима работы установки и поддерживают этот режим постоянным за счет компенсирующих сил турбулизаторов и дополнительного регулирования частоты вращения цилиндров от номинальной до нуля.
