ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2075632
ГАЗОДИНАМИЧЕСКАЯ УСТАНОВКА
Имя изобретателя: Перов Виктор Иванович
Имя патентообладателя: Перов Виктор Иванович
Адрес для переписки:
Дата начала действия патента: 1995.03.29
Использование: применяется в ветроэнергетике. Сущность изобретения: газодинамическая установка содержит турбину, оси с подшипниками, корпус с входным и выходным соплом, силовую турбину, компрессорную камеру, кольцевую горелку и систему зажигания, причем турбина, компрессорная камера, кольцевая горелка и силовая турбина представляют компановку открытого типа, на одной оси с подшипниками без корпуса, с возможностью образования турбиной динамической компрессии встречного потока, подачи его и топлива на кольцевую горелку с системой зажигания и с последующим воздействием скоростной струи на лопатки турбины.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к области энергетики, а именно к конструкции установки.
Известна газодинамическая установка, работающая в режиме ветроэнергоустановки, содержащая турбину, оси с подшипниками, корпус с входным и выходным соплом (а. с. СССР N 1285185, кл. F 03 D 1/04, опубл. 1987 - прототип).
Целью изобретения является увеличение КПД, использование природного, биологического и др. газов, снижение экологической загрязненности, при отсутствии топлива возможность работы в режиме ветроэнергоустановки.
Сущность изобретения заключается в открытой компановке всех основных узлов на одной оси с использованием динамической струи набегающего потока для процесса горения.

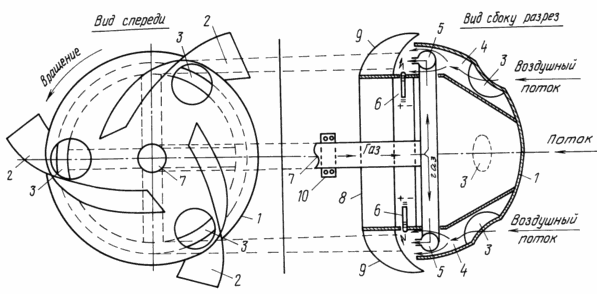

Для достижения поставленной цели конструкция газодинамической установки (на рис. 1) представляет собой турбину 1 с лопастями 2 и воздухозаборниками 3, компрессорную камеру 4, кольцевую горелку 5 с электрозажигателями 6 и трубопровод подвода топлива через полую ось 7, на которой установлены силовая турбина 8 с лопастями 9 и подшипник 10.
При запуске топливо под давлением подается через полую ось 7 и трубопроводы в кольцевую горелку 5, одновременно включается система зажигания и через электрозажигатели 6 происходит воспламенение топливо-воздушной смеси. Горячий поток оказывает давление на наклонно установленные к струе лопатки 9 силовой турбины 8 и вся силовая установка начинает раскручиваться. В процессе раскрутки воздушный поток захватывается лопастями 2 турбины 1 и через воздухозаборники 3 подается в компрессорную камеру 4, где степень компрессии с нарастанием оборотов повышается и поступает к кольцевой горелке 5, одновременным увеличением подачи топлива повышаем мощность.
При поступательном движении установки за счет встречного потока значительно возрастает степень компрессии и лопасти 2 турбины 1 переходят в режим работы ветроэнергоустановки, позволяющей дополнительно нарастить мощность.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Газодинамическая установка, содержащая турбину, оси с подшипниками, корпус с входным и выходным соплами, отличающаяся тем, что она дополнительно содержит силовую турбину, компрессорную камеру, кольцевую горелку и систему зажигания, причем турбина, компрессорная камера, кольцевая горелка и силовая турбина представляют компановку открытого типа на одной оси с подшипниками без корпуса с возможностью образования турбиной динамической компресии встречного потока, подачи его и топлива на кольцевую горелку с системой зажигания и с последующим воздействием скоростной струи на лопатки турбины.
