ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2038511

БАШЕННЫЙ ВЕТРОДВИГАТЕЛЬ

Имя изобретателя: Рачков Анатолий Серафимович
Имя патентообладателя: Рачков Анатолий Серафимович
Адрес для переписки:
Дата начала действия патента: 1991.08.01

Использование: в ветроэнергетике, в частности в ветродвигателях с вертикальной осью вращения. Сущность изобретения: ветродвигатель снабжен вытяжной трубой 4, размещенной внутри конфузора 5, дефлектором 7 с окнами 10 и флюгером 9. Конфузор 5 установлен на кровле жилого здания 1 с чердачным помещением. Нижний конец вытяжной трубы 4 сообщен с чердачным помещением. Флюгер 9 расположен на дефлекторе 7 и кинематически связан с регулирующими створками и сетчатым ограждением, установленными на окнах 10. Ветроколеса 8 размещены внутри дефлектора 7 и соединены коаксиально установленным внутри вытяжной трубы 4 вертикальным валом 6 с генератором 3.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к энергосоздающему устройству, а именно к тепловетродвигателю, использующему разность температурных режимов, создающих постоянные воздушные потоки восходящего типа и ветронагрузку для выработки экологически чистой энергии.

Известные ветродвигатели работают нестабильно и зависят в основном от наличия ветровой нагрузки.

Цель изобретения использование постоянно отдаваемого жилыми зданиями и цехами горячего производства аккумулирующего внутреннего и гелиотепла, создающих восходящие воздушные потоки, которые совместно с ветровой нагрузкой усиливают тягу, разгоняя воздушный поток в вытяжной трубе, способствуя стабильной эффективной работе ветроколес (ветротурбин) в любое время суток, независимо от сезона.

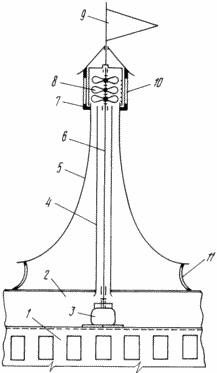

На чертеже показан ветродвигатель башенный.

Ветродвигатель размещается в жилом здании 1, имеющим чердачное помещение 2 с расположенным в нем генератором 3, который соединен через вытяжную трубу 4, расположенную коаксиально внутри конфузора 5, посредством вертикального вала 6, с расположенными внутри дефлектора 7 ветроколесами (ветротурбинами 8). На дефлекторе расположен флюгер 9, кинематически связанный с регулирующими створками и сетчатым ограждением окон 10. По нижнему периметру конфузора расположены входные каналы 11, снабженные регулирующими заслонками. Комплексное сочетание вытяжной трубы, соединенной нижним концом с чердачным помещением, размещенной коаксиально внутри конфузора, вертикально установленного на кровле жилого здания и имеющего по нижнему периметру входные каналы с регулирующими заслонками, наличие дефлектора с окнами и регулируемыми флюгером створками и сетчатым ограждением, размещенными в нем ветроколесами (ветротурбинами), позволяют усилить отсос и разгон воздушного потока в вытяжной трубе с помощью конфузора, использующего восходящие воздушные потоки вдоль здания и ветровую нагрузку одновременно, что способствует эффективности работы ветродвигателя башенного в постоянном регулируемом режиме.

ФОРМУЛА ИЗОБРЕТЕНИЯ

БАШЕННЫЙ ВЕТРОДВИГАТЕЛЬ, содержащий установленное в башне на вертикальном валу ветроколесо и генератор, кинематически связанный посредством вертикального вала с ветроколесом, башня выполнена в виде вертикального конфузора с входными каналами, расположенными по его нижнему периметру и снабженными регулирующими заслонками, отличающийся тем, что ветродвигатель снабжен вытяжной трубой, размещенной коаксиально внутри конфузора, дефлектором с окнами, регулирующими створками и сетчатым ограждением, установленными на окнах, и флюгером, расположенным на дефлекторе и кинематически связанным с регулирующими створками и сетчатым ограждением, при этом по меньшей мере одно ветроколесо расположено внутри дефлектора и соединено коаксиально установленным внутри вытяжной трубы вертикальным валом с генератором, конфузор размещен на кровле жилого здания, имеющим крышу с чердачным помещением, а нижний конец вытяжной трубы сообщен с чердачным помещением.

Версия для печати
Дата публикации 17.02.2007гг
