ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2013645

ВЕТРОКОЛЕСО

Имя изобретателя: Курилов Виктор Викторович
Имя патентообладателя: Курилов Виктор Викторович
Адрес для переписки:
Дата начала действия патента: 1991.04.23

Использование: ветроэнергетика. Сущность изобретения: ветроколесо содержит лопасть с криволинейной поверхностью, узел крепления лопасти и приводной диск, соединенный с валом. Криволинейная поверхность выполнена в виде ленты с отверстиями и поворотом на 180 на каждом шаге ее подъема. Узел крепления лопасти выполнен в виде штанг, установленных в отверстиях и закрепленных на диске.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к ветроэнергетике и может быть использовано в ветроустановках, преобразующих кинетическую энергию ветра в механическую работу.

Известно вертикально-осевое ветроколесо, содержащее лопасти, изогнутые по винтовым линиям противоположного направления, соединенные горизонтальными связями обтекаемого профиля.

Целью изобретения является повышение коэффициента использования энергии ветра.

Цель достигается тем, что криволинейная поверхность выполнена в виде ленты с отверстиями и поворотом на 180^о на каждом шаге ее подъема, а узел крепления лопасти выполнен в виде штанг, установленных в отверстиях и закрепленных на диске.

Сущность изобретения заключается в следующем.

Лента, изогнутая по винтовой линии с поворотом на 180^о на каждом шаге (витке), увеличивает эффективную площадь контакта с ветром, т. е. повышается парусность.

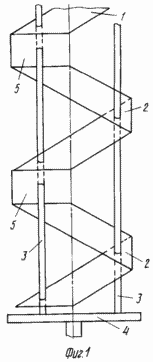

На фиг., 1 показано схематично ветроколесо, общий вид; на фиг. 2 - то же, вид сверху.

Устройство содержит изогнутую по винтовой линии ленту 1 с отверстиями и с поворотом 2 на 180^о на каждом шаге (витке). Через отверстия проходят штанги 3, одним концом закрепленные на приводном диске 4 (привод не показан). В месте поворота 2 образуется наклонный восходящий участок 5.

УСТРОЙСТВО РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ

При воздействиим воздушного потока на ленту 1 и ее наклонные восходящие участки 5 ветроколесо вращается. Штанги 3, закрепленные на приводном диске 4 и проходящие через отверстия в ленте в местах поворота 2 на 180^о, поддерживают в вертикальном положении ленту 1 и придают конструкции жесткость.

ФОРМУЛА ИЗОБРЕТЕНИЯ

ВЕТРОКОЛЕСО, содержащее лопасть с криволинейной поверхностью, узел крепления лопасти и приводной диск, соединенный с валом, отличающееся тем, что, с целью повышения коэффициента использования энергии ветра, криволинейная поверхность выполнена в виде ленты с отверстиями и поворотом на 180^o на каждом шаге ее подъема, а узел крепления лопасти выполнен в виде штанг, установленных в отверстиях и закрепленных на диске.

Версия для печати
Дата публикации 11.02.2007гг
