ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2270362
СТАТОР ВЕТРОЭЛЕКТРОГЕНЕРАТОРА
Имя изобретателя: Литвиненко Александр Михайлович
Имя патентообладателя: Государственное образовательное учреждение высшего профессионального образования "Воронежский государственный технический университет"
Адрес для переписки: 394026, г.Воронеж, Московский пр-кт, 14, ГОУВПО "ВГТУ", патентный отдел
Дата начала действия патента: 2004.09.27
Изобретение относится к области ветроэнергетики. Технический результат заключается в уменьшении массы и габаритов при минимизации стоимости ветроэлектрогенератора, обеспечении конструктивной преемственности. Статор выполнен в виде трех П-образных сегментов с обмотками, совмещенных смежными стойками так, что в верхней паре магнитопроводов установлена возбуждающая система, а в нижней паре установлена обмотка.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к области ветроэнергетики.
Известны ветроэлектрогенераторы [1, 2] со статорами традиционного типа. Из всех известных аналогов наиболее близким к заявляемому по совокупности существенных признаков является статор ветроэлектрогенератора [3] сегментного типа, который выполняется на основе магнитной системы машины постоянного тока или универсальной.
Недостатком данного статора является то, что он приспособлен к работе только с предварительно разрезанным по диаметру индуктором, что усложняет технологию изготовления, увеличивает массу.
Изобретение направлено на уменьшение массы и габаритов генератора при минимизации его стоимости.
Это достигается тем, что статор выполнен в виде трех П-образных магнитопроводов, первый из которых ориентирован перемычкой вниз, второй и третий - перемычками вверх, причем левая стойка первого магнитопровода магнитно соединена с правой стойкой второго магнитопровода и охвачена первой катушкой, а правая стойка первого магнитопровода магнитно соединена с левой стойкой третьего магнитопровода и охвачена второй катушкой. Достижение технического результата обусловлено тем, что в качестве базового элемента выбраны П-образные магнитопроводы, которые широко распространены, обладают большой номенклатурой типоразмеров, а и легко могут быть изготовлены из Ш-образных путем отсечения одной из стоек, кроме того, они изготавливаются в широкой номенклатуре прессованных вариантов.
 |  |

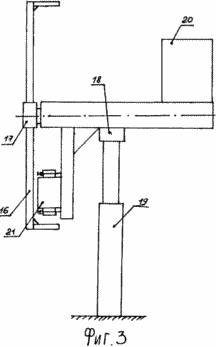

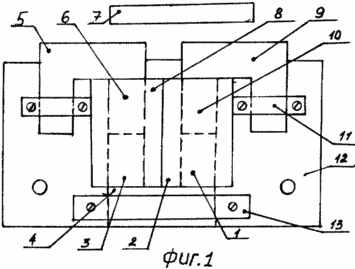

 | Сущность изобретения иллюстрируется чертежами, где на фиг.1 показан статор ветроэлектрогенератора, вид спереди, на фиг.2 - вид сбоку, на фиг.3 показан общий вид ветроэлектрогенератора, снабженного данным статором. Статор ветроэлектрогенератора собран на базе трех одинаковых элементов - П-образных магнитопроводов. Каждый из них имеет одну перемычку и две стойки, но конструктивно перемычка и стоики составляют одну деталь. Статор, как показано на фиг.1, имеет нижний первый магнитопровод с правой стойкой 1, второй катушкой 2, левой стойкой 3 и перемычкой 4, второй (верхний) магнитопровод с перемычкой 5, правой стойкой 6. Статор взаимодействует с роторным сегментным элементом 7. Стойки 3 и 6 (левая первого магнитопровода и правая второго магнитопровода) охвачена первой возбуждающей катушкой 8. Имеется и третий магнитопровод с перемычкой 9 и левой стойкой 10, которая магнитно соединена с правой стойкой 1 первого магнитопровода и охвачена второй катушкой 2. Крепление боковых магнитопроводов (второго и третьего) осуществляется с помощью планок 11, которые с помощью болтов прижимают магнитопроводы к основанию 12. Центральный (первый) магнитопровод крепится аналогично с помощью планки 13, болтов 14 и проставок 15. |
Такой статор сегментного типа входит в состав ветроэлектрогенератора, который имеет ветроколесо с горизонтальной осью с лопастями 16 (см. фиг.3), ступицей 17, подвижным поворотным основанием 18, установленным на башне 19 и снабженным хвостовым элементом 20.
Работа статора происходит следующим образом. Статор 21 установлен под основанием и периодически входит в магнитный контакт с роторными элементами, которые укреплены на лопастях ветроколеса. В результате в катушке 2 будет наводиться электродвижущая сила, которая приведет к появлению напряжения на клеммах, присоединенных к нагрузке при условии подачи напряжения возбуждения на катушку 8.
Технико-экономическим преимуществом данного статора является его высокая технологичность, основанная на модульной структуре П-образных магнитопроводов. Это приводит к уменьшению массы, габаритов, при этом стоимость является минимально возможной, что важно для объектов ветроэнергетики. Важно, что и могут быть использованы штатные катушки трансформаторов, из которых может быть собран данный статор.
ИСТОЧНИКИ ИНФОРМАЦИИ
1. А. с. СССР № 732572 / В.К.Александров и др. - Ветроагрегат, Б.И. № 17,1980 г., F 03 D 3/30.
2. А.с. СССР № 861716 / И.П.Копылов и др. - Безредукторный ветроагрегат, Б.И. № 11, 1981 г., F 03D 1/00.
3. Патент РФ № 2204734 / А.М.Литвиненко - Статор ветроэлектрогенератора, опубл. Б.И. № 14, от 20.05.2003, з-ка № 2001129417/06 от 31.10.2001, МКИ 7 F 03 D 9/00.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Статор ветроэлектрогенератора, содержащий магнитопроводы, систему возбуждения, стяжные элементы и обмотки, отличающийся тем, что статор выполнен в виде трех П-образных магнитопроводов, первый из которых ориентирован перемычкой вниз, второй и третий - перемычками вверх, причем левая стойка первого магнитопровода магнитно соединена с правой стойкой второго магнитопровода и охвачена первой катушкой, а правая стойка первого магнитопровода магнитно соединена с левой стойкой третьего магнитопровода и охвачена второй катушкой.
