Патент Российской Федерации RU2246028

БЕСКОНТАКТНЫЙ ВЕТРОЭЛЕКТРОГЕНЕРАТОР

Имя изобретателя: Литвиненко А.М.
Имя патентообладателя: Воронежский государственный технический университет
Адрес для переписки: 394026, г.Воронеж, Московский пр-кт, 14, ВГТУ, патентный отдел
Дата начала действия патента: 2003.06.11

Изобретение относится к области ветроэнергетики и может быть использовано для выработки электроэнергии. Технический результат заключается в обеспечении компенсации сил одностороннего магнитного притяжения в электрогенераторах. Бесконтактный ветроэлектрогенератор содержит башню, поворотное, установленное на оси ветроколесо с лопастями, статор с обмотками, размещенный в зоне нижнего положения лопастей, и роторные элементы. Ось ветроколеса снабжена дополнительным кронштейном с дополнительным статором, размещенным перед ветроколесом, а на лопастях ветроколеса установлены дополнительные роторные элементы, размещенные навстречу потоку.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области ветроэнергетики и может быть применено для выработки электроэнергии.

Известна конструкция генератора с расположением на башне поворотного ветроколеса, снабженного устройством установки на ветер [1]. и известна конструкция ветроагрегата с фиксированной муфтой [2] для облегчения пуска при слабой скорости ветра.

Данные ветроагрегаты имеют магнитные системы генераторов традиционного типа.

Из известных аналогов наиболее близким к заявленному по совокупности существенных признаков является ветрогенератор [3], который содержит поворотное ветроколесо, магнитную систему (статор) с обмотками, в зазоре которой перемещается ротор, причем магнитная система (статор) расположена на основании, размещенном в зоне нижнего положения лопастей, а лопасти снабжены ферромагнитными зубчатыми пластинами, (роторными элементами) составляющими ротор, ротор таким образом охватывает концы лопастей, пластины проходят через воздушный зазор магнитной системы.

Недостатком данного ветрогенератора является наличие сил одностороннего магнитного притяжения, особенно сильно проявляющихся в случае торцевого исполнения.

Изобретение направлено на компенсацию сил одностороннего магнитного притяжения.

Приложение №2 к решению о выдаче патента на изобретение по заявке №2003117582/06(018646).

Бесконтактный ветроэлектрогенератор содержит башню, поворотное, установленное на оси ветроколесо с лопастями, статор с обмотками размещенный в зоне нижнего положения лопастей и роторные элементы. При этом ось ветроколеса снабжена дополнительным кронштейном с дополнительным статором, размещенным перед ветроколесом, а на лопастях ветроколеса установлены дополнительные роторные элементы, размещенные навстречу потоку.

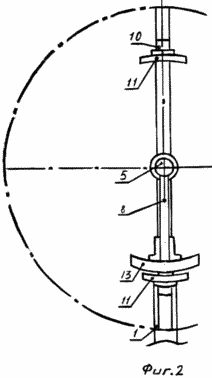

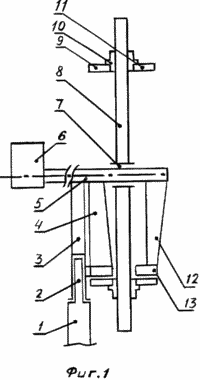

Сущность изобретения иллюстрируется чертежом, где на фиг.1 показан бесконтактный ветрогенератор, вид сбоку в разрезе, на фиг.2 - вид спереди.

Ветрогенератор содержит башню 1 с оголовком 2, поворотное основание 3, основной кронштейн 4, ось 5, направляющее устройство 6, подшипник 7, лопасти 8, основные роторные сегментные элементы 9 с крепежными элементами 10, дополнительные роторные сегментные элементы 11, дополнительный кронштейн 12 с дополнительным статором 13. При этом статор 13, кронштейн 12 и роторные элементы 11 размещены навстречу по отношению к ветровому потоку, направленному справа налево.

Ветрогенератор работает следующим образом. При набегании воздушного потока лопасти 8, вращаясь, приводят в движение роторные элементы 9 относительно статорных, в которых индуцируется э.д.с. При этом силы магнитного притяжения роторов 9 к статору, укрепленному на кронштейне 4, компенсируются силами притяжения дополнительных роторов 11 к статору 13, укрепленному на дополнительном кронштейне 12, что, кроме этого, и компенсирует усилия, приводящие к изгибу лопастей 8 под действием ветрового напора.

Применение изобретения позволяет исключить влияние сил одностороннего магнитного притяжения на динамику ветрогенератора.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Шефтер Я.И. Использование энергии ветра, М.: Энергоатомиздат, 1983, стр.109-110.

2. А.с. СССР №732572 (В.К.Александров и др. - Ветроагрегат), опубл. БИ, №17, 1980, F 03 D 3/00.

3. А.с. СССР №861716 (И.П.Копылов и Т.В.Лядова - Безредукторный ветроагрегат), опубл. БИ, №11, 1981, F 03 D 1/00.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Бесконтактный ветроэлектрогенератор, содержащий башню, поворотное, установленное на оси ветроколесо с лопастями, статор с обмотками, размещенный в зоне нижнего положения лопастей, роторные элементы, отличающийся тем, что ось ветроколеса снабжена дополнительным кронштейном с дополнительным статором, размещенным перед ветроколесом, а на лопастях ветроколеса установлены дополнительные роторные элементы, размещенные навстречу потоку.
