ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2239094

КОНТРРОТОРНЫЙ ВЕТРОЭЛЕКТРОГЕНЕРАТОР

Имя изобретателя: Литвиненко А.М.
Имя патентообладателя: Воронежский государственный технический университет
Адрес для переписки: 394026, г.Воронеж, Московский пр-т, 14, ВГТУ, патентный отдел
Дата начала действия патента: 2003.04.07

Контрроторный ветроэлектрогенератор относится к области ветроэнергетики и может быть использован для получения электроэнергии. Технический результат заключается в повышении эксплуатационных характеристик генератора и реализации высокопотенциальных и низкопотенциальных ветровых потоков. Контрроторный ветроэлектрогенератор содержит башню с поворотным основанием, на котором установлена траверса с быстроходными ветроколесами, гибкими связями соединенными с ротором, и контрротор. Контрротор соединен с редуктором, входной вал которого соединен с тихоходным ветроколесом, при этом стабилизирующие рули расположены на траверсе по бокам тихоходного ветроколеса.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области ветроэнергетики и может быть использовано для получения электроэнергии.

Известен ветроэлектрогенератор, содержащий башню с поворотными ветроколесами, устройство установки на ветер, а и роторы и статоры с обмотками [1].

Недостатком данного устройства является увеличенная масса ротора, который фактически имеет диаметр, равный диаметру самого ветроколеса, что в случае ветроколес большого диметра практически неприемлимо.

Из всех известных аналогов наиболее близким к заявляемому по совокупности существующих признаков является ветроэлектрогенератор, содержащий башню с поворотными ветроколесами, устройство установки на ветер, а и роторы и статоры с обмотками [2].

Однако данная конструкция даже при применении стандартного ветроэлектрогенератора работает лишь с ветроколесами определенного типа, которые реагируют на ветровой поток конкретного потенциала.

Изобретение направлено на реализацию как высокопотенциального, так и низкопотенциального ветровых потоков.

Это достигается тем, что в контрроторном ветроэлектрогенераторе, содержащем башню с поворотным основанием, на котором установлена траверса с быстроходными ветроколесами, гибкими связями соединенными с ротором, и контрротор, согласно изобретению контрротор соединен с редуктором, а последний через входной вал соединен с тихоходным ветроколесом, при этом стабилизирующие рули расположены на траверсе по бокам тихоходного ветроколеса.

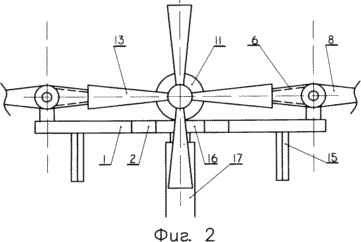

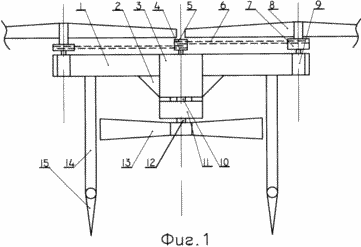

Сущность изобретения иллюстрируется чертежами, где на фиг.1 показан общий вид сверху, на фиг.2 - вид сзади.

Контрроторный ветроэлектрогенератор содержит траверсу 1, укосы 2, генератор 3 с выходным валом ротора 4, на котором укреплен шкив 5, который с помощью гибких связей 6 связан со шкивами 7 быстроходных ветроколес 8, которые установлены в подшипниках 9. Вал контрротора 10 соединен с редуктором 11, например, планетарного типа, на входном валу 12 которого установлено тихоходное колесо 13. К траверсе 1 по бокам тихоходного ветроколеса прикреплены штанги 14 со стабилизирующими рулями 15. Генератор установлен на вращающемся основании 16, которое установлено на башне 17.

Устройство работает следующим образом. При воздействии ветрового потока высокой интенсивности ветроколеса 8 через шкивы 7 посредством гибких связей 6 вращают шкив 5, который установлен на валу ротора 4. В то же время воздушный поток низкой интенсивности, проходя между быстроходными ветроколесами, приводит во вращение тихоходное ветроколесо 13, которое через редуктор 12 вращает вал контрротора 10 в сторону, противоположную вращению вала ротора 4. В результате этого генератор 4 контрроторного типа вырабатывает электроэнергию, которая передается далее потребителю. При этом напряжение появляется независимо от интенсивности ветра, поскольку при низкой интенсивности вращается контрротор, а при высокой - и ротор, и контрротор.

Применение данного ветроэлектрогенератора позволяет получить стабильные эксплутационные характеристики, заключающиеся в том, что выработка напряжения происходит при ветрах любой интенсивности.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. GВ 2233715 А, МПК F 03 D 9100, 16.01.1991.

2. Патент РФ 2184267/А.М. Литвиненко, по заявке №20000128442, от 13.11.2000, опубл. 27.06.2002. Бюл. №18.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Контрроторный ветроэлектрогенератор, содержащий башню с поворотным основанием, на котором установлена траверса с быстроходными ветроколесами, гибкими связями соединенными с ротором, и контрротор, отличающийся тем, что контрротор соединен с редуктором, входной вал которого соединен с тихоходным ветроколесом, при этом стабилизирующие рули расположены на траверсе по бокам тихоходного ветроколеса.

Версия для печати
Дата публикации 02.02.2007гг
