ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2240641
АСИНХРОННАЯ МАШИНА
Имя изобретателя: Таегян Микаел Матеосович (RU); Юргалов Павел Владимирович
Имя патентообладателя: Таегян Микаел Матеосович (RU); Юргалов Павел Владимирович
Адрес для переписки: 344068, г.Ростов-на-Дону, ул. Ольховская, 63, М.М. Таегяну
Дата начала действия патента: 2003.01.20
Изобретение относится к электротехнике и может применяться и в других отраслях, например ветроэнергетике и транспорте. Асинхронная машина содержит короткозамкнутый кольцевой ротор и кольцевой статор, состоящий из секторов с разным числом прямых и встречных витков обмотки. Нужное количество и соотношение числа прямых и встречных витков обмотки достигается количеством и соответствующим включением секторов. Как вариант, витки обмотки статора - литые и применен механизм регулировки зазора между короткозамкнутым кольцевым ротором и секторами статора. Технический результат заключается в возможности регулирования электромагнитного момента и числа оборотов при простоте конструкции.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к электротехнике и может применяться и в других отраслях, например ветроэнергетике и транспорте.
Известна асинхронная машина с короткозамкнутым ротором и трехфазной обмоткой, с регулируемым числом витков прямого и встречного направления, принятая за прототип [1].
Недостатками этой асинхронной машины являются сложность конструкции, ограниченные возможности получения низких синхронных скоростей вращения и отсутствие регулирования электромагнитного момента по числу оборотов ротора.
Задача, на решение которой направлено изобретение, - упрощение конструкции и
повышение технических возможностей получения асинхронного генераторного режима при
низких скоростях вращения с регулированием электромагнитного момента и cos
по числу оборотов ротора.
При этом технический результат достигается тем, что применены короткозамкнутый кольцевой ротор и кольцевой статор, состоящий из секторов с разным числом прямых и встречных витков обмотки, а нужное количество и соотношение числа прямых и встречных витков обмотки достигается количеством и соответствующим включением секторов. Как вариант, витки обмотки секторов статора - литые и применен механизм регулировки зазора между короткозамкнутым кольцевым ротором и секторами кольцевого статора.

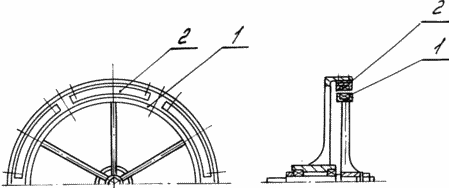

 | На чертеже показана асинхронная машина с короткозамкнутым кольцевым ротором 1 и кольцевой статор, состоящий из секторов 2 с разным числом прямых и встречных витков обмотки. Работает асинхронная машина с короткозамкнутым кольцевым ротором 1 и кольцевым
статором, состоящим из секторов 2 с разным числом прямых и встречных витков обмотки в
асинхронном генераторном режиме, следующим образом. По числу оборотов
короткозамкнутого кольцевого ротора 1 устанавливается нужное количество и порядок
подключения секторов 2 кольцевого статора для достижения необходимого
электромагнитного момента и cos |
ИСТОЧНИКИ ИНФОРМАЦИИ
l. K.И. Шенфер. Асинхронные машины, ГЭИ, М-Л., 1938 г., 228, 229, фиг.226, 227, стр.185-187, фиг.177, 178, 179 и 180.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Асинхронная машина с короткозамкнутым ротором и обмотками статора прямого и встречного подключений, отличающаяся тем, что статор состоит из секторов с разным числом прямых и встречных витков обмотки, причем секторы статора выполнены с возможностью подключения с изменением количественного соотношения числа прямых и встречных витков обмотки.
2. Асинхронная машина по п.1, отличающаяся тем, что витки обмотки секторов статора выполнены литыми.
3. Асинхронная машина по п.1 или 2, отличающаяся тем, что применен механизм регулировки зазора между секторами статора и короткозамкнутым ротором.
