ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2215184

ВЕТРОЭНЕРГЕТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ГЕНЕРАТОРОВ

Имя изобретателя: Таегян Микаел Матеосович; Юргалов Павел Владимирович
Имя патентообладателя: Таегян Микаел Матеосович; Юргалов Павел Владимирович
Адрес для переписки: 344068, г.Ростов-на-Дону, ул. Ольховская, 63, М.М.Таегяну
Дата начала действия патента: 2001.10.19

Изобретение относится к ветроэнергетике и может быть использовано в ветроэнергетических устройствах. Технический результат, заключающийся в уменьшении сопротивления воздуходовов, усилении воздушного потока на крыльчатке генератора и повышении КПД, обеспечивается за счет того, что в ветроэнергетическом устройстве для генераторов, состоящем из сужающегося воздуха и генератора с лопастной коыльчаткой, согласно изобретению, сужающийся воздуховод имеет отверстия, а лопастная крыльчатка расположена за выходным отверстием сужающегося воздуховода.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к ветроэнергетике и может быть использовано в ветроэнергетических устройствах.

Известно ветроэнергетическое устройство для генераторов, состоящее из сужающегося воздуховода и генератора с лопастной крыльчаткой (см., например, RU, 2138683 С1, кл. F 03 D 1/04, 27.09.1999), по совокупности существенных признаков принятое за ближайший аналог (прототип).

Недостатком этого ветроэнергетического устройства для генераторов является наличие в воздуховодах подвихрений и противотоков, увеличивающих сопротивление воздушному потоку и снижающих КПД.

Технический результат, заключающийся в уменьшении сопротивления воздуходовов, усилении воздушного потока на крыльчатке генератора и повышении КПД крыльчатки генератора, обеспечивается за счет того, что в ветроэнергетическом устройстве для генераторов, состоящем из сужающегося воздуха и генератора с лопастной коыльчаткой, согласно изобретению, сужающийся воздуховод имеет отверстия, а лопастная крыльчатка расположена за выходным отверстием сужающегося воздуховода, при этом, внутри в конце сужающегося воздуховода установлен расширяющийся воздуховод с отверстиями, впереди сужающегося воздуховода установлены желобообразные ветроускорители, а лопасти крыльчатки генератора выполнены с дополнительным изгибом.

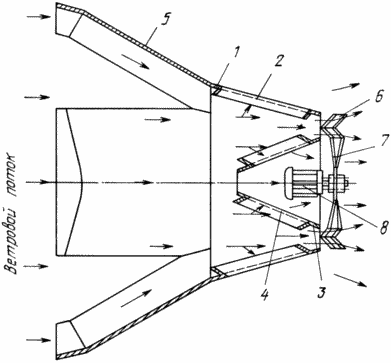

На чертеже изображено ветроэнергетическое устройство для генераторов (общий вид), состоящее из сужающегося воздуховода 1 с отверстиями 2, расширяющегося воздуховода 3 с отверстиями 4, впереди сужающегося воздуховода 1 установлены наклонные навстречу ветровому потоку желобообразные ветроускорители 5 в количестве - один или несколько, лопасти 6 крыльчатки 7 генератора 8 выполнены с дополнительным изгибом, имеющим, кроме винтообразующего уклона, уклоны для расталкивания в радиальном направлении воздушного потока, а лопастная крыльчатка 7 расположена за выходным отверстием сужающегося 1 и расширяющегося воздуховодов 3. Работает ветроэнергетическое устройство для генераторов следующим образом. Ветровой поток, попадая на желобообразные ветроускорители 5, преобразуется в ускоренный воздушный поток вдоль желобков и вместе с ветровым потоком попадает в промежуточное пространство сужающегося воздуховода 1 и расширяющегося воздуховода 3 и, проходя дальше, дополнительно усиливается и направляется на лопасти 6 крыльчатки 7, при этом воздушный поток, проходящий через отверстия 2 и 4, гасит подвихрения и противотоки, уменьшая сопротивление воздуховодов 1 и 3. Лопасти 6 раскручивают крыльчатку 7 генератора 8, преобразующего механическую энергию ветрового потока в энергию электрического тока.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Ветроэнергетическое устройство для генераторов, состоящее из сужающегося воздуха и генератора с лопастной коыльчаткой, отличающееся тем, что сужающийся воздуховод имеет отверстия, а лопастная крыльчатка расположена за выходным отверстием сужающегося воздуховода.

2. Ветроэнергетическое устройство для генераторов по п.1, отличающееся тем, что внутри в конце сужающегося воздуховода установлен расширяющийся воздуховод с отверстиями.

3. Ветроэнергетическое устройство для генераторов по п.1, отличающееся тем, что впереди сужающегося воздуховода установлены желобообразные ветроускорители.

4. Ветроэнергетическое устройство для генераторов по п.1, отличающееся тем, что лопасти крыльчатки генератора выполнены с дополнительным изгибом, имеющим кроме винтообразующего уклона уклоны для расталкивания в радиальном направлении воздушный поток.

Версия для печати
Дата публикации 02.02.2007гг
