ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2211367

ВЕТРОЭЛЕКТРОГЕНЕРАТОР

Имя изобретателя: Корнеев М.А.; Кудрявцев А.И.; Корнеев Г.А.
Имя патентообладателя: Марийский государственный технический университет
Адрес для переписки: 424000, г.Йошкар-Ола, пл. Ленина, 3, МарГТУ, отдел интеллектуальной собственности
Дата начала действия патента: 2001.10.11

Изобретение относится к области ветроэнергетики, а именно к устройствам, вырабатывающим электроэнергию за счет ветра. Технический результат, заключающийся в повышении надежности и упрощении конструкции ветроэлектрогенератора, обеспечивается за счет того, что ветроэлектрогенератор, содержащий ветроколесо, установленное на роторе электрогенератора, стойку, расположенную под углом к рабочей оси электрогенератора, и силовой кабель, согласно изобретению дополнительно содержит поворотный корпус, в котором размещен статор электрогенератора, расположенный внутри стойки силовой кабель, устройство ориентации на ветер, причем статор электрогенератора выполнен с возможностью поворота относительно своей рабочей оси в поворотном корпусе и кинематически связан со стойкой устройством, ограничивающим поворот статора в корпусе, например гибким соединением в виде пружины, внутри которого размещен силовой кабель.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ветроэлектрогенератор относится к области устройств, вырабатывающих электроэнергию за счет ветра.

Известный ветроэлектрогенератор (заявка РФ на изобретение 97111477/06), содержащий элемент, вращающий от ветровой энергии ротор ветроэлектрогенератора, вращающийся относительно неподвижного статора.

Известен ветроэлектрический агрегат (SU 931944), содержащий ветроколесо, установленное на роторе электрогенератора, стойку, расположенную под углом к рабочей оси электрогенератора, силовой кабель, расположенный внутри стойки.

Недостатками известных устройств является необходимость наличия токосъемного устройства, что снижает их надежность.

Цель изобретения - повышение надежности ветроэлектрогенератора и упрощение его конструкции.

Цель достигается тем, что ветроэлектрогенератор содержит ветроколесо, установленное на роторе электрогенератора, стойку, расположенную под углом к рабочей оси электрогенератора, силовой кабель, при этом ветроэлектрогенератор дополнительно содержит поворотный корпус, в котором размещен статор электрогенератора, расположенный внутри стойки силовой кабель, устройство ориентации на ветер, причем статор электрогенератора выполнен с возможностью поворота относительно своей рабочей оси в поворотном корпусе и кинематически связан со стойкой устройством, ограничивающим поворот статора в корпусе, например гибким соединением в виде пружины, внутри которого помещен силовой кабель.

Отличительными признаками в заявляемом изобретении в сравнении с прототипами является то, что ветроэлектрогенератор дополнительно содержит поворотный корпус, в котором размещен статор электрогенератора, расположенный внутри стойки силовой кабель, устройство ориентации на ветер, причем статор электрогенератора выполнен с возможностью поворота относительно своей рабочей оси в поворотном корпусе и кинематически связан со стойкой устройством, ограничивающим поворот статора в корпусе, например, например гибким соединением в виде пружины, внутри которого размещен силовой кабель.

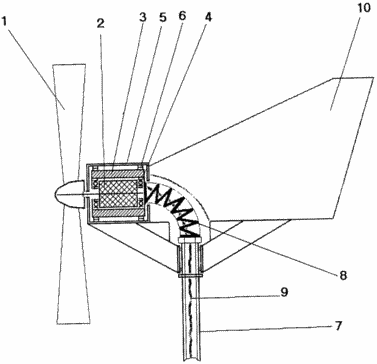

На чертеже изображена предлагаемая конструкция ветроэлектрогенератора.

Ветроэлектрогенератор, содержащий ветроколесо 1, установленное на оси ротора 2, который вращается внутри статора 3 электрогенератора на подшипниках 4. Статор 3 электрогенератора в свою очередь установлен в поворотном корпусе 5 на подшипниках 6 и кинематически связан со стойкой 7 гибким соединением 8 (например, выполненным в виде пружины). Силовой кабель 9 проходит внутри гибкого соединения 8 и внутри стойки 7. Устройство ориентации на ветер выполнено в виде флюгера 10, жестко связанного с корпусом 5.

ВЕТРОЭЛЕКТРОГЕНЕРАТОР РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ

Набегающий поток ветра воздействует на лопасти ветроколеса 1 и создает крутящий момент, который передается ротору 2 электрогенератора, вырабатывающего электроэнергию.

Расположение ветроколеса под ветер обеспечивается флюгером 10, при этом поворотный корпус 5 поворачивается на стойке 7, причем статор 3 электрогенератора поворачивается внутри корпуса 5, так как связан гибким соединением 8 со стойкой 7.

Угол поворота статора 3 относительно корпуса 5 равен углу поворота корпуса 5 относительно стойки 7, что предохраняет кабель 9 от скручивания.

Предлагаемая конструкция ветроэлектрогенератора отличается повышенной надежностью и простотой конструкции.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Ветроэлектрогенератор, содержащий ветроколесо, установленное на роторе электрогенератора, стойку, расположенную под углом к рабочей оси электрогенератора, и силовой кабель, отличающийся тем, что дополнительно содержит поворотный корпус, в котором размещен статор электрогенератора, расположенный внутри стойки силовой кабель, устройство ориентации на ветер, причем статор электрогенератора выполнен с возможностью поворота относительно своей рабочей оси в поворотном корпусе и кинематически связан со стойкой устройством, ограничивающим поворот статора в корпусе, например, гибким соединением в виде пружины, внутри которого размещен силовой кабель.

Версия для печати
Дата публикации 02.02.2007гг
