ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2200873
ВЕТРОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА
Имя изобретателя: Аниканов Н.Д.; Садыков А.Н.; Рудаков А.И.; Люлько В.Г.; Тенеков Е.С.
Имя патентообладателя: Курганский военный институт ФПС России
Адрес для переписки: 640016, г.Курган, Курганский военный институт ФПС России, в/ч 2351, А.И. Бурцеву
Дата начала действия патента: 2001.01.05
Изобретение относится к области ветроэнергетики и может быть использовано для автономного энергообеспечения. Технический результат, заключающийся в увеличении кпд установки и создании безопасных условий обслуживающему персоналу, достигается за счет того, что в ветроэнергетической установке, содержащей опору, ветровое колесо, вращающееся в горизонтальной плоскости, вертикальный вал, опоры имеют защитную крышку, ветровое колесо закреплено в опорных подшипниках, верхний в крыше, нижний в потолке генераторного здания, вертикальный вал, опущенный вниз до соединительной муфты, а турбоустановка, установленная в закрытом здании генераторной, создает направленную струю сжатого воздуха при среднегодовых маломощных ветрах.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к ветроэнергетике и может быть использовано для автономного энергообеспечения.
Известен ветродвигатель, содержащий опору, ветровое колесо, работающее в горизонтальной плоскости, вертикальный вал, опущенный вниз до соединительной муфты.
Недостатком ветродвигателя является то, что ветродвигатель необходимо монтировать на некоторой высоте, что значительно затрудняет ее техническое обслуживание. В сложных природно-климатических условиях данный тип ветродвигателя невозможно конструктивно защитить от эффекта гололеда, куржи, обильных снегопадов, перегрева под палящим солнцем, проливных дождей, которые негативно воздействуют на конструкцию. Ветродвигатель экономически нецелесообразно использовать в географических местностях со среднегодовыми маломощными ветрами ввиду низкого кпд.
Целью изобретения является создание безопасных условий обслуживающему персоналу и для территориально-географических областей, имеющих маломощные среднегодовые ветра, предусмотрен принудительный направленный турбоподдув сжатой струи воздуха на рабочую зону горизонтального ветроколеса для увеличения кпд ветроэнергетической установки, делающей ее экономически окупаемой.
Поставленная цель достигается тем, что опоры имеют защитную крышу, ветровое колесо закреплено в опорных подшипниках, верхний в крыше, нижний в потолке генераторного здания, вертикальный вал, опущенный вниз до соединительной муфты, а турбоустановка, установленная в закрытом здании генераторной, создает направленную струю сжатого воздуха при среднегодовых маломощных ветрах.

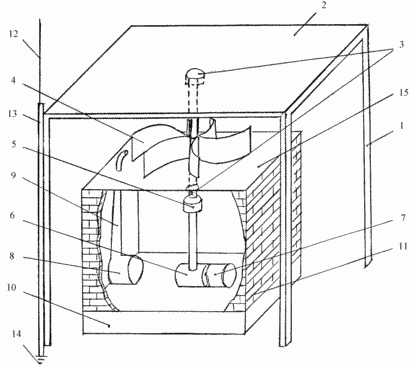

На чертеже изображена ветроэнергетическая установка.
 | Ветроэнергетическая установка содержит четыре опоры 1, крышу 2, опорные подшипники 3, верхний подшипник в крыше 2, нижний в потолке генераторного здания, ветровое колесо 4, предохранительную срезную муфту 5, редуктор 6, генератор 7, турбоустановку 8, аспирационную сеть подачи сжатого воздуха на рабочую зону ветроколеса 9, фундамент генераторного здания 10 и здание генераторной установки 11, молнееприемник 12 с шиноотводом 13 к контору заземления 14, потолок 15 генераторного здания. |
ВЕТРОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА РАБОТАЕТ СЛЕДУЮЩИМ ОБРАЗОМ
При среднегодовых стабильных сильных ветрах, ветровое колесо 4 приводится в проектное движение, при котором кинетическое движение приземного ветрового потока передается в механическое крутящее движение ветрового колеса 4, которое передается через срезную муфту 5 на редуктор 6 генератора 7.
При среднегодовых маломощных ветрах конструкционно предусмотрена работа турбоустановки 8, где через аспирационную сеть 9 происходит направленный турбоподдув сжатой струи воздуха на рабочую зону ветроколеса 4.
Наличие у ветроэнергетической установки крыши 2 обеспечивает электрическую безопасность при работе и обслуживании генератора в течение полных суток календарного года.
Молнееприемник 12 с шиноотводом 13 удовлетворяет правилам обслуживания и устройства энергоустановок.
Преимуществами ветроэнергетической установки является то, что генератор установлен в закрытом здании, где предусмотрено внутреннее и наружное электрическое освещение.
В холодное и сырое время года предусмотрен электрический обогрев внутреннего здания генераторной, что не допускает отсыревания электрического генератора.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Ветроэнергетическая установка, содержащая опору, ветровое колесо, вращающееся в горизонтальной плоскости, вертикальный вал, отличающаяся тем, что опоры имеют защитную крышу, ветровое колесо закреплено в опорных подшипниках, верхний в крыше, нижний в потолке генераторного здания, вертикальный вал, опущенный вниз до соединительной муфты, а турбоустановка, установленная в закрытом здании генераторной, создает направленную струю сжатого воздуха при среднегодовых маломощных ветрах.
