ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2285101
УСТРОЙСТВО С ЭЛЕМЕНТАМИ СКОЛЬЖЕНИЯ
Имя изобретателя: Лятовец Владимир Викторович
Имя патентообладателя: Лятовец Владимир Викторович
Адрес для переписки: 603054, г.Нижний Новгород, ул. Новосоветская, 14, кв.23, С.В. Пушкину
Дата начала действия патента: 2006.05.20
Изобретение относится к области строительства и может быть использовано для изготовления раздвижных стенок ограждающих конструкций или для остекления балконов. Изобретение позволит упростить конструкцию устройства с элементами скольжения и повысить надежность ее работы. Устройство с элементами скольжения для раздвижных стенок ограждающих конструкций или для остекления балконов содержит расположенные в одной плоскости неподвижные элементы и расположенные в другой плоскости подвижные элементы, выполненные с возможностью скольжения и имеющие тела качения, расположенные в нижней их части, верхнюю направляющую, нижнюю направляющую с беговой дорожкой, повторяющей форму беговой дорожки тела качения и уплотняющие элементы. Верхняя направляющая выполнена с разновеликими по ширине пазами. Наружный паз выполнен с шириной, меньшей ширины внутреннего паза. Наружная сторона верхней направляющей имеет отогнутую внутрь полку, расстояние от конца которой до средней части верхней направляющей меньше толщины верхней части неподвижного элемента. Внутренний паз имеет большую ширину, чем толщина верхней части подвижного элемента скольжения. Нижняя направляющая имеет две части, первая из которых выполнена с горизонтальной полкой для опоры неподвижного элемента, закрепленного к вертикальной стенке, примыкающей к горизонтальной полке. Вторая часть нижней направляющей выполнена с беговой дорожкой и расположена на связанной с вертикальной стенкой горизонтальной полке, находящейся выше горизонтальной полки первой части нижней направляющей.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к области строительства и может быть использовано для изготовления раздвижных стенок ограждающих конструкций или для остекления балконов. Изобретение поможет ускорить монтаж и упростить конструкцию устройства с элементами скольжения с повышением ее качества.
Известно устройство с элементами скольжения для раздвижных стенок или для остекления балконов, которое содержит в одной плоскости скольжения подвижные элементы скольжения с нижней гранью и верхней гранью и, по меньшей мере, на нижней грани установленные тела качения. Тела качения входят в раздвижные стенки. Верхняя грань элемента скольжения имеет лишь, по меньшей мере, одну неподвижную боковую направляющую. Для бокового направления верхней грани элемента скольжения предусмотрены предпочтительно направляющие рельсы.
Тела качения служат в большинстве случаев для направления элементов скольжения в соответствующем профиле и/или для приема их веса, который через нижний профиль передается на опорную поверхность.
Устройства с элементами скольжения, из которых исходит полезная модель, многократно описаны (см., например, ЕР 0902153 А2, СН 671068 А, СН 600111 A, RU 8401 U1, а и WO 92/17673 А). Согласно уровню техники обычно наряду с указанным нижним профилем обязательно предусмотрен верхний профиль и как верхняя грань, так и нижняя грань каждого элемента скольжения снабжены телами качения, которые входят в соответствующие профили. Считается, что только так можно справится со значительным весом при одновременно безупречном скольжении. Кроме того, в устройствах с элементами скольжения, которые устанавливаются снаружи, возникают силы в боковом направлении, которые чаще всего обуславливаются ветром или дождем. С ними и приходится считаться.
Известны раздвижные ограждающие конструкции, содержащие неподвижную опорную раму и направляющие (см. свидетельство на полезную модель 832, МПК 6 Е 06 В 9/01, патент 2019662, МПК 5 Е 06 В 3/50).
Недостатком известных устройств является сложность механизма перемещения створок и ненадежность ее работы при низких температурах.
Наиболее близким техническим решением является решение устройства с элементами скольжения, раскрытой в патенте RU №2229011 С2. В нем устройство с элементами скольжения для раздвижных стенок, ограждающих конструкций или для остекления балконов, содержит в одной плоскости неподвижные элементы и размещенные в другой плоскости элементы, выполненные с возможностью скольжения и имеющие тела качения, расположенные в нижней их части, верхнюю направляющую, нижнюю направляющую с поверхностью в виде беговой дорожки, повторяющей форму беговой дорожки тела качения и уплотняющие элементы.
Недостатком данной конструкции является сложность ее изготовления и ненадежность ее работы при замерзании осадков и набивании снега в нижнюю направляющую.
Задачей изобретения является создание простой и надежной конструкции устройства с элементами скольжения.
Поставленная задача решается за счет того, что верхняя направляющая выполнена с разновеликими по ширине пазами, причем наружный паз выполнен с шириной, меньшей ширины внутреннего паза, наружная сторона верхней направляющей имеет отогнутую внутрь полку, расстояние от конца которой до средней части верхней направляющей меньше толщины верхней части неподвижного элемента, а внутренний паз имеет большую ширину, чем толщина верхней части подвижного элемента скольжения, при этом нижняя направляющая имеет две части, первая из которых выполнена с горизонтальной полкой для опоры неподвижного элемента, закрепленного к вертикальной стенке, примыкающей к горизонтальной полке, а вторая часть выполнена с беговой дорожкой и расположена на связанной с вертикальной стенкой горизонтальной полке, находящейся выше горизонтальной полки первой части нижней направляющей.
Вертикальная стенка нижней направляющей связана со второй частью посредством наклонной полки. Устройство с элементами снабжено кронштейнами для установки тел качения. Верхняя направляющая по форме выполнена так, как показано на фиг.4.
 |  |
 |  |

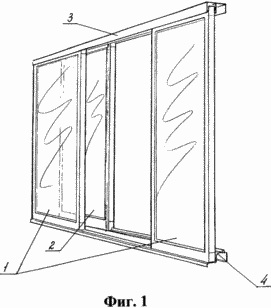

На фиг.1 изображено устройство с элементами скольжения.

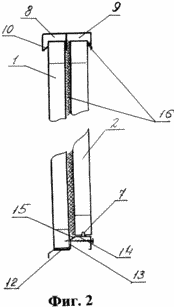

На фиг.2 изображено сечение устройства с элементами скольжения.

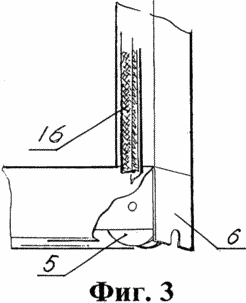

На фиг.3 изображена часть подвижного элемента скольжения с кронштейном и телом качения.
На фиг.4 изображено сечение верхней направляющей.
На чертежах показано устройство с элементами скольжения, которое в рамках примера является устройством для остекления балкона или лоджии.
Конструкция содержит неподвижные элементы 1 и элементы, выполненные с возможностью скольжения 2, являющиеся остекленными рамами. Элементы 1, 2 расположены между верхней 3 и нижней 4 направляющими. В нижней части элементов 2 установлены тела качения 5, расположенные в кронштейнах 6. Поверхность нижней направляющей 4 имеет беговую дорожку 7, по которой движется тело качения 5. Верхняя направляющая 3 выполнена с разновеликими по ширине пазами, наружный паз 8 выполнен с шириной, меньшей ширины внутреннего паза 9. Наружная сторона верхней направляющей 3 имеет отогнутую вовнутрь полку 10, так как показано на фиг.4, расстояние от конца которой до средней части 11 верхней направляющей 3 меньше толщины верхней части неподвижного элемента 1. Ширина внутреннего паза 9 больше, чем толщина верхней части подвижного элемента скольжения 2.
Нижняя направляющая 4 имеет две части, первая из которых выполнена с горизонтальной полкой 12 для опоры неподвижного элемента 1, закрепленного к вертикальной стенке 13, примыкающей к горизонтальной полке 12. Вторая часть выполнена с беговой дорожкой 7 и расположена на связанной с вертикальной стенкой горизонтальной полке 14, находящейся выше горизонтальной полки 12 первой части нижней направляющей. Вторая часть нижней направляющей 4 соединена с первой частью наклонной полкой 15.
Устройство с элементами скольжения устанавливается в проем лоджии следующим образом.
Устанавливается верхняя и нижняя направляющие. Неподвижные элементы вводятся снизу вверх в наружный паз верхней направляющей, где полка 10 за счет ее пружинения плотно прижимает верхнюю часть неподвижного элемента к центральной части 11 верхней направляющей 3, обеспечивая плотную фиксацию верхней части неподвижного элемента 1. Нижняя часть неподвижного элемента 1 опирается на горизонтальную полку 12 нижней направляющей и крепится к вертикальной полке 13.
Подвижный элемент скольжения 2 устанавливается верхней частью в паз 9 верхней направляющей, а нижняя часть с телом качения 5 устанавливается на беговую дорожку 7. Уплотнительные элементы 16, установленные на подвижном элементе скольжения 2, при его закрытом положении плотно примыкают к неподвижным элементам 1, обеспечивая влаго- и ветрозащиту лоджии. Беговая дорожка 7, находящаяся на полке 14, расположенная выше полки 12, находится в условиях, исключающих попадание на нее осадков в виде дождя и снега, что исключает образование льда на беговой дорожке. Наклонная полка 15 является водоотводом, не позволяющая попасть осадкам внутрь лоджии. Данная конструкция за счет этого сохраняет работоспособность во всех погодных условиях, а заявленные конструктивные особенности верхней и нижней направляющих обеспечивают быстрый и качественный монтаж устройства, не требующий специальных навыков и инструмента.
Промышленная применимость очевидна. Выполненная опытная конструкция на одном из предприятий г. Нижнего Новгорода доказала свою эффективность. Для изготовления устройства с элементами скольжения не требуется специальных устройств и оборудования, и она может быть осуществлена на любом предприятии, занимающимся остеклением лоджий и балконов.
Перечисленные признаки отличают техническое решение от прототипа и обусловливают соответствие этого решения требованиям изобретения.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Устройство с элементами скольжения для раздвижных стенок ограждающих конструкций или для остекления балконов, содержащее расположенные в одной плоскости неподвижные элементы и расположенные в другой плоскости подвижные элементы, выполненные с возможностью скольжения и имеющие тела качения, расположенные в нижней их части, верхнюю направляющую, нижнюю направляющую с беговой дорожкой, повторяющей форму беговой дорожки тела качения и уплотняющие элементы, отличающееся тем, что верхняя направляющая выполнена с разновеликими по ширине пазами, причем наружный паз выполнен с шириной, меньшей ширины внутреннего паза, наружная сторона верхней направляющей имеет отогнутую внутрь полку, расстояние от конца которой до средней части верхней направляющей меньше толщины верхней части неподвижного элемента, а внутренний паз имеет большую ширину, чем толщина верхней части подвижного элемента скольжения, при этом нижняя направляющая имеет две части, первая из которых выполнена с горизонтальной полкой для опоры неподвижного элемента, закрепленного к вертикальной стенке, примыкающей к горизонтальной полке, а вторая часть выполнена с беговой дорожкой и расположена на связанной с вертикальной стенкой горизонтальной полке, находящейся выше горизонтальной полки первой части нижней направляющей.
2. Устройство с элементами скольжения по п.1, отличающееся тем, что вертикальная стенка нижней направляющей связана со второй частью посредством наклонной полки.
3. Устройство с элементами скольжения по п.1, отличающееся тем, что оно снабжено кронштейнами для установки тел качения.
4. Устройство с элементами скольжения по п.1, отличающееся тем, что верхняя направляющая по форме выполнена так, как показано на фиг.4.
