special


ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2172306

СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ СТЕНОВЫХ ИЗДЕЛИЙ

Имя изобретателя: Глебов М.П.; Лохова Н.А.; Патраманская С.В.
Имя патентообладателя: Братский государственный технический университет
Адрес для переписки: 665709, Иркутская обл., г. Братск, ул. Макаренко, 40, Братский государственный технический университет, патентный отдел
Дата начала действия патента: 1999.12.06

Использование: производство стеновых керамических материалов.

Техническим результатом изобретения является повышение прочности при снижении температуры обжига. В качестве сырьевых компонентов смеси используют, мас.%: микрокремнезем производства металлического кремния 77; жидкое стекло 17-19; техногенный сток целлюлозного производства 6-4. Компоненты смешивают, из полученной шихты методом полусухого прессования формуют образцы, сушат и обжигают при 300-500°С. Физико-механические показатели следующие: средняя плотность 1260-1280 кг/м3, прочность при сжатии 29,3-0,3 МПа, водопоглощение 36-37,4%.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к производству строительных материалов и может быть использовано для изготовления обжиговых стеновых материалов.

Наиболее близкой к предлагаемой сырьевой смеси является сырьевая смесь, включающая 77. . . 59 мас. % микрокремнезема производства кристаллического кремния и 23...41 мас.% глиежа [RU N 2130912, 1999 г., БИ N 15]. Недостатком указанного изобретения является относительно высокая температура обжига и низкая прочность изделий на ее основе.

Предлагаемая сырьевая смесь позволяет повысить качественные характеристики материала, а и способствует решению экологической проблемы за счет применения в составе предлагаемой шихты многотоннажных отходов, как микрокремнезем и техногенный сток целлюлозного производства.

Предлагаемое решение обеспечивает достижение технического результата - повышение прочности при снижении температуры обжига.

Указанный технический результат достигается тем, что в качестве сырьевых компонентов используют микрокремнезем производства кристаллического кремния, жидкое стекло и техногенный сток целлюлозного производства при следующем соотношении компонентов (мас.%):

  • микрокремнезем производства кристаллического кремния - 77
  • жидкое стекло - 17-19
  • техногенный сток целлюлозного производства - 6-4

Микрокремнезем (отход Братского алюминиевого завода) осаждается в системах газоочистки производства кристаллического кремния и представляет собой тонкодисперсную пыль с размером частиц (0,1...3 мкм), ежегодный выход которой достигает 20-25 тыс. тонн. Насыпная плотность микрокремнезема составляет до 300 кг/м3. По данным химического состава микрокремнезем содержит (в мас. %):

  • SiO2 - 90...95
  • Al2O3 - до 0,8
  • Fe2O3 - до 0,8
  • CaO - до 1,6
  • MgO - до 1,2
  • SiC - до 5
  • Cобщ - до 9
  • K+ - до 0,25
  • Na+ - до 0,06
  • п.п.п. - до 20

В предлагаемом решении применяют жидкое стекло, полученное по технологии [RU N 2056353, 1996 г., БИ N 8], а и очищенный техногенный сток целлюлозного производства. Техногенный сток образуется в результате очистки технических сточных вод целлюлозного производства и сбрасывается в реку Вихоревка. Техногенный сток Братского ЛПК содержит следующие компоненты, мг/л:

  • взвешенные вещества - 8,5
  • фенолы - 0,005
  • диметилсульфид - 0,002
  • нитриты - 0,04
  • нитраты - 0,18
  • сульфаты - 110
  • талловые продукты - 1,49
  • азот аммоний - 0,1
  • фосфор - 0,37
  • хлориды - 130
  • лигнин - 52
  • формальдегид - 0,02
  • метанол - 0,17
  • фурфурол - 0,01
  • железо - 0,34

Пример
Для приготовления сырьевой смеси используют микрокремнезем производства кристаллического кремния и жидкое стекло (силикатный модуль 2) и техногенный сток целлюлозного производства.

СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ СТЕНОВЫХ ИЗДЕЛИЙ. Патент Российской Федерации RU2172306

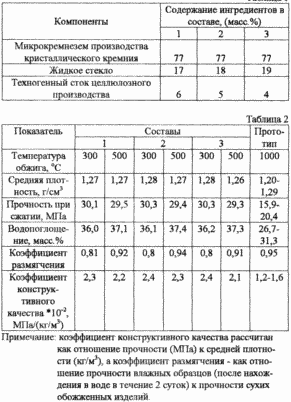

Из жидкого стекла и техногенного стока готовят суспензию, которую перемешивают с микрокремнеземом. Из полученной шихты формуют изделия методом полусухого прессования при удельном давлении 20МПа. Полуфабрикат сушат при 100-110oC до постоянной массы и обжигают при 300-500oC. Конкретные примеры составов и физико-механические свойства изделий на их основе приведены в табл. 1 и 2.7

ФОРМУЛА ИЗОБРЕТЕНИЯ

Сырьевая смесь для изготовления стеновых изделий, включающая микрокремнезем и добавку, отличающаяся тем, что в качестве добавки она содержит жидкое стекло и техногенный сток целлюлозного производства при следующем соотношении компонентов, мас.%:

  • Указанный микрокремнезем - 77
  • Жидкое стекло - 17 - 19
  • Техногенный сток целлюлозного производства - 6 - 4
    • причем указанный сток имеет следующий состав, мг/л:

      • Взвешенные вещества - 8,5

      • Фенолы - 0,005

      • Диметилсульфид - 0,002

      • Нитриты - 0,04

      • Нитраты - 0,18

      • Сульфаты - 110

      • Талловые продукты - 1,49

      • Азот аммоний - 0,1

      • Фосфор - 0,37

      • Хлориды - 130

      • Лигнин - 52

      • Формальдегид - 0,02

      • Метанол - 0,17

      • Фурфурол - 0,01

      • Железо - 0,34н

Версия для печати
Дата публикации 31.10.2006гг


НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ

Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
Технология очистки нефти и нефтепродуктов
О возможности перемещения замкнутой механической системы за счёт внутренних сил
Свечение жидкости в тонких диэлектрических каналох
Взаимосвязь между квантовой и классической механикой
Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
Магнитный двигатель
Источник тепла на базе нососных агрегатов


Created/Updated: 25.05.2018

';
