Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные | Хитрости мастеру Электроника Физика Технологии Изобретения | Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела | |
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки) |
Навигация: => | На главную/ Каталог патентов/ В раздел каталога/ Назад / |
ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2230088
ЭПОКСИУРЕТАНОВЫЙ ЛАК
Имя изобретателя: Гарипов Р.М. (RU); Квасов С.А. (RU); Лебедев Е.П. (RU); Бабурина В.А. (RU); Какурина В.П. (RU); Ефремова А.А. (RU); Чистяков В.В. (RU); Дебердеев Т.Р
Имя патентообладателя: Гарипов Руслан Мирсаетович
Адрес для переписки: 420091, Татарстан г.Казань, ул. Химиков, 49, кв.25, Р.М. Гарипову
Дата начала действия патента: 2002.11.25
Изобретение относится к лакокрасочной промышленности, в частности к производству эпоксиуретановых композиций для защиты изделий из алюминиевых сплавов и стали. Эпоксиуретановый лак включает эпоксиуретановую смолу, органический растворитель и аминный отвердитель, причем в качестве эпоксиуретановой смолы содержит эпоксиуретановый олигомер формулы
со средней молекулярной массой 1900 и содержанием активных эпоксидных групп 6-7%, а в качестве аминного отвердителя - кремнийорганический диамин формулы
с молекулярной массой 566 и содержанием активных аминогрупп 5,7%. Определенное соотношение компонентов лака позволяет получать покрытия, обладающие высокими водоотталкивающими свойствами, водостойкостью, химической стойкостью и эластичностью, что позволяет применять их для защиты металлоконструкций от атмосферного и химического воздействия.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к лакокрасочной промышленности, в частности к производству эпоксиуретановых композиций для защиты изделий из алюминиевых сплавов и стали.
Известен эпоксиуретановый лак, включающий эпоксиуретановый олигомер, аминный отвердитель и органический растворитель, который в качестве эпоксиуретанового олигомера содержит продукт взаимодействия эпоксидиановой смолы мол. м. 600-1000 и монопропаргилуретана 2,4-толуилендиизоцианата при молярном соотношении их 1:(0,5-2), а в качестве аминного отвердителя - диэтилентриамин при следующем соотношении компонентов, мас.ч.:
Продукт взаимодействия эпоксидиановой смолы
мол. м. 600-1000 и монопропаргилуретана
2,4-толуилендиизоцианата при молярном
соотношении их 1:(0,5-2) 100
Аминный отвердитель 4-40
Органический растворитель 112-132
см. авторское свидетельство СССР №1781268, МПК C 09 D 163/10, 175/14, 1992 г.
Недостатком данного состава является то, что покрытия на его основе обладают невысокими водоотталкивающими свойствами и водостойкостью.
Технической задачей изобретения является создание эпоксиуретанового лака для защитных покрытий, обладающих повышенными водоотталкивающими свойствами и водостойкостью при сохранении эластичности.
Техническая задача решается тем, что эпоксиуретановый лак, включающий в себя эпоксиуретановую смолу, органический растворитель и аминный отвердитель, содержит в качестве эпоксиуретановой смолы эпоксиуретановый олигомер формулы
со средней молекулярной массой 1900 и содержанием активных эпоксидных групп 6-7%, а в качестве аминного отвердителя - кремнийорганический диамин формулы
c молекулярной массой 566 и содержанием активных аминогрупп 5,7%, при следующем соотношении компонентов, маc.%:
Указанный эпоксиуретановый олигомер 37,2-54,0
Органический растворитель 36,0-55,8
Указанный кремнийорганический диамин 7,0-10,0
В качестве эпоксиуретановой смолы используют эпоксиуретановый олигомер на основе полифурита, 2,4-толуилендиизоцианата и глицидола (см. Синтез и некоторые свойства эпоксиуретановых смол. С.М.Дивгун, Г.Т.Боронина, В.Н.Убойцева и др. - В кн.: Химическая технология, свойства и применение пластмасс. Л.: Ленингр. технол. ин-т, 1977, с. 96-100).
В качестве растворителя используют смесь толуола и бутилцеллозольва в соотношении 2:1-1:2, но и возможно использование и других органических растворителей, применяемых в композициях на основе эпоксидных смол.
В качестве аминного отвердителя используют продукт взаимодействия -аминопропилтриэтоксисилана и дифенилсиландиола. Отвердитель получают взаимодействием -аминопропилтриэтоксисилана и дифенилсиландиола при мольном соотношении 2:1 соответственно. В реакционную колбу загружают 44,28 г -аминопропилтриэтоксисилана, 21,6 г дифенилсиландиола и нагревают при перемешивании в токе азота до 140ºС. Реакционную смесь выдерживают до полного удаления образующегося этилового спирта. Выход продукта 56,05 г (98,9 мас. %).
Состав получают смешением растворителя и эпоксиуретановой смолы. Непосредственно перед нанесением вводят отвердитель и тщательно перемешивают. Покрытие наносят валиком, кистью или распылителем. Отверждение проводят при температуре окружающей среды. Эксплуатация допускается через 24 часа.
Данное изобретение иллюстрируют следующие примеры конкретного выполнения.
Пример 1. 37,2 г эпоксиуретанового олигомера вышеуказанной формулы растворяют в 55,8 г растворителя, добавляют 7,0 г отвердителя и тщательно перемешивают.
Композиции по примерам 2-3 готовят аналогично примеру 1.
Грамм соответствует массовому %.

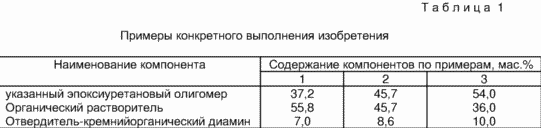

Составы композиций по примерам конкретного выполнения представлены в таблице 1.

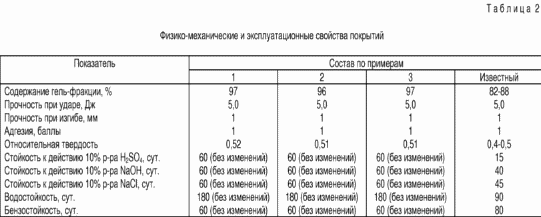

В таблице 2 представлены физико-механические и эксплуатационные свойства покрытий по прототипу и заявляемому составу.
Таким образом, как видно из примера конкретного выполнения, данное изобретение позволяет получать эластичные покрытия, обладающие высокими водоотталкивающими свойствами, водостойкостью и химической стойкостью, что позволяет применять их для защиты металлоконструкций от атмосферного и химического воздействия.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Эпоксиуретановый лак, включающий эпоксиуретановую смолу, органический растворитель и аминный отвердитель, отличающийся тем, что в качестве эпоксиуретановой смолы содержит эпоксиуретановый олигомер формулы
со средней молекулярной массой 1900 и содержанием активных эпоксидных групп 6-7%, а в качестве аминного отвердителя - кремнийорганический диамин формулы
с молекулярной массой 566 и содержанием активных аминогрупп 5,7%, при следующем соотношении компонентов, мас.%:
Указанный эпоксиуретановый олигомер 37,2-54,0
Органический растворитель 36,0-55,8
Указанный кремнийорганический диамин 7,0-10,0
Версия для печати
Дата публикации 18.01.2007гг
Created/Updated: 25.05.2018
