special


ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2172989

СУХАЯ СМЕСЬ ДЛЯ ПРИГОТОВЛЕНИЯ НЕОРГАНИЧЕСКОГО РАДИАЦИОННО- ЗАЩИТНОГО КОМПОЗИТА

СУХАЯ СМЕСЬ ДЛЯ ПРИГОТОВЛЕНИЯ НЕОРГАНИЧЕСКОГО
РАДИАЦИОННО- ЗАЩИТНОГО КОМПОЗИТА

Имя изобретателя: Павленко В.И.; Маракин О.А.; Бондаренко В.А.; Шевцов И.П.; Ефимов А.И.
Имя патентообладателя: Павленко Вячеслав Иванович; Маракин Олег Анатольевич; Бондаренко Владимир Анатольевич
Адрес для переписки: 308012, Белгород, ул. Костюкова, 36, кв.58, В.И. Павленко
Дата начала действия патента: 1997.05.12

Изобретение относится к атомной и медицинской промышленности, в частности, для изготовления радиационно-защитных камней, стен, перегородок и штукатурных растворов, предназначенных для биологической защиты персонала от источников рентгеновского и гамма-излучений. Сущность изобретения: бетонная смесь, содержащая цемент, тяжелые наполнители, пластифицирующую добавку и воду, в качестве тяжелого наполнителя содержит железорудный концентрат на основе магнетита с удельной поверхностью 1600-2000 см2/г и дополнительно баритовый наполнитель с удельной поверхностью 4500-5200 см2/г. Преимуществами заявленной бетонной смеси являются высокая плотность, высокие прочностные и радиационно-защитные показатели.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к атомной и медицинской промышленности, в частности, для изготовления радиационно-защитных камней, стен, перегородок и штукатурных растворов, предназначенных для биологической защиты персонала от источников рентгеновского и гамма-излучений.

Известна бетонная смесь следующего состава, мас.% [1]:

Цемент - 7 - 15

Крупный заполнитель (магнетит) - 44 - 74

Мелкий заполнитель (магнетит) - 15 - 37

Пластифицирующая добавка - 0.1 - 0.14

Вода - Остальное

Данная смесь является наиболее близкой к описываемой по технической сущности и достигаемому результату.

Недостатком этого решения является то, что получаемый материал имеет недостаточно высокие прочностные и радиационно-защитные показатели.

Известна и композиция, содержащая следующие компоненты, кг/м3 бетона [2]:

Цемент - 395

Баритовый наполнитель - 3152

Вода - 193

Указанная композиция обладает недостаточно высокими радиационно-защитными свойствами, имеет недостаточно высокую плотность и довольно низкую прочность.

Цель изобретения - повышение радиационно-защитных свойств и механических характеристик.

Поставленная цель достигается тем, что бетонная смесь, включающая цемент, тяжелые наполнители, пластифицирующую добавку и воду, в качестве тяжелого наполнителя содержит железорудный концентрат на основе магнетита с удельной поверхностью 1600-2000 см2/г и дополнительно баритовый наполнитель с удельной поверхностью 4500-5200 см2/г при следующем соотношении компонентов, мас.%:

Цемент - 11 - 15

Железорудный концентрат - 38 - 58

Баритовый наполнитель - 25 - 39

Пластификатор - 0.1 - 0.2

Вода - Oстальное

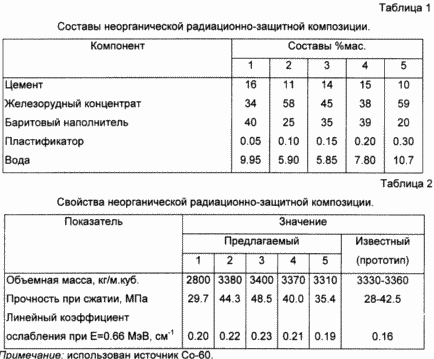

Примеры реализации изобретения представлены в табл. 1.

Свойства предлагаемых составов представлены в табл. 2.

Испытания образцов по определению прочности на сжатие проводились в соответствии с ГОСТ 10180-78. Объемная масса смесей определялась по ГОСТ 12730.1-78. Испытания радиационно-защитных свойств проводились на аттестованном Госстандартом РФ гамма-спектрометре (свидетельство N 470/6037-2).

Из приведенных данных следует, что бетонная смесь по предлагаемому изобретению имеет более высокие плотность, прочностные и радиационно-защитные показатели.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Комаровский А. Н. Строительство ядерных установок.- М.: Атомиздат, 1965, c. 30 (прототип).

2. Горчаков Г.И. Специальные строительные материалы для теплоэнергетического строительства.- М.: ГСИ, 1972, c. 181-182.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Бетонная смесь для радиационной защиты, содержащая цемент, тяжелые наполнители, пластифицирующую добавку и воду, отличающаяся тем, что в смеси в качестве тяжелого наполнителя используют железорудный концентрат на основе магнетита с удельной поверхностью 1600 - 2000 см2/г и дополнительно баритовый наполнитель с удельной поверхностью 4500 - 5200 см2/г при следующем соотношении компонентов, мас.%:

Цемент - 11 - 15

Железорудный концентрат - 38 - 58

Баритовый наполнитель - 25 - 39

Пластификатор - 0,1 - 0,2

Вода - Остальноек

Версия для печати
Дата публикации 18.01.2007гг


НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ

Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
Технология очистки нефти и нефтепродуктов
О возможности перемещения замкнутой механической системы за счёт внутренних сил
Свечение жидкости в тонких диэлектрических каналох
Взаимосвязь между квантовой и классической механикой
Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
Магнитный двигатель
Источник тепла на базе нососных агрегатов


Created/Updated: 25.05.2018

';
