ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2194678

ПОЛИМЕРБЕТОН ДЛЯ ЗАЩИТЫ ОТ РАДИАЦИИ

Имя изобретателя: Смирнов В.А.; Королев Е.В.; Прошин А.П.
Имя патентообладателя: Пензенская государственная архитектурно-строительная академия
Адрес для переписки: 440028, г.Пенза, ул. Г.Титова, 28, Пензенская государственная архитектурно-строительная академия, патентный отдел
Дата начала действия патента: 2001.03.27

Изобретение относится к строительным материалам, изготовленным на основе эпоксидной смолы, и может быть использовано для защиты строительных конструкций от воздействия ионизирующих излучений. Полимербетон для защиты от радиации содержит полиэтиленполиамин, в качестве связующего - эпоксидную смолу ЭД-16, в качестве модифицирующей добавки - лак КО-922, в качестве минерального наполнителя - отход промышленности с удельной поверхностью 200 м²/кг и средней плотностью 5100 кг/м³, в качестве заполнителя - металлическую дробь с диаметром частиц 3-4 мм и средней плотностью 7000-11000 кг/м³ при следующем содержании компонентов, мас.%: эпоксидная смола 4,76-5,40; полиэтиленполиамин 0,71-0,81; модифицирующая добавка 0,08-0,16; указанный наполнитель 19,17-21,77; указанный заполнитель 72,00-75,26. Достигается повышение средней плотности и коэффициента ослабления гамма-излучения, а и уменьшение склонности бетонной смеси к расслаиванию.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к строительным материалам, изготовленным на основе эпоксидной смолы, и может быть использовано для защиты строительных конструкций от воздействия ионизирующих излучений.

Известен полимерраствор (патент 2119899 С 04 В 26/14 Особо тяжелый полимерраствор)для защиты от гамма-излучений, включающий эпоксидную смолу ЭД-20, полиэтиленполиамин, лак КО-922, минеральный наполнитель и легирующую добавку, при следующем содержании компонентов, мас.%:

Эпоксидная смола ЭД-20 - 3,94 - 4,20

Полиэтиленполиамин - 0,79 - 0,84

Лак КО-922 - 0,20 - 0,21

Минеральный наполнитель - 86,44 - 92,44

Легирующая добавка - 2,31 - 8,64

Наиболее близким по технической сущности и достигаемому результату является полимерраствор (патент 2125975 С 04 В 26/14 Особо тяжелый полимерраствор) для защиты от ионизирующих излучений, содержащий эпоксидную смолу ЭД-20, полиэтиленполиамин, лак КО-916К и минеральный наполнитель, при следующем содержании компонентов, мас.%:

Эпоксидная смола - 5,20 - 5,21

Полиэтиленполиамин - 1,04

Лак КО-916К - 0,03 - 0,16

Минеральный наполнитель - 93,60 - 93,72

Недостатками известного полимерраствора являются недостаточно высокие значения средней плотности и коэффициента ослабления гамма-излучения.

Цель изобретения - повышение средней плотности и коэффициента ослабления гамма-излучения, а и уменьшение склонности бетонной смеси к расслаиванию.

Поставленная цель достигается тем,что полимербетон, включающий связующее, полиэтиленполиамин, модифицирующую добавку и минеральный наполнитель, в качестве связующего содержит эпоксидную смолу ЭД-16, в качестве модифицирующей добавки содержит лак КО-922, в качестве минерального наполнителя содержит отход промышленности с удельной поверхностью 200 м²/кг и средней плотностью 5100 кг/м³ и дополнительно в качестве заполнителя содержит металлическую дробь с диаметром частиц 3-4 мм и средней плотностью 7000-11000 кг/м³при следующем содержании компонентов, мас.%:

Эпоксидная смола - 4,76 - 5,40

Полиэтиленполиамин - 0,71 - 0,81

Модифицирующая добавка - 0,08 - 0,16

Указанный наполнитель - 19,17 - 21,77

Указанный заполнитель - 72,00 - 75,26

Для изготовления полимербетона были использованы следующие материалы: диановая эпоксидная смола ЭД-16 (ГОСТ 10587-76), полиэтиленполиамин (ТУ 6-02-594-80), минеральный наполнитель с удельной поверхностью 200 м²/кг, кремнийорганический лак КО-922 (ГОСТ 16508-70) и металлическая дробь со средним диаметром частиц 3-4 мм.

Использование в качестве связующего высоковязкой эпоксидной смолы ЭД-16 позволяет уменьшить склонность бетонной смеси к расслаиванию.

Введение в полимербетон металлической дроби, имеющей среднюю плотность 7000-11000 кг/м³, позволяет значительно увеличить среднюю плотность и коэффициент ослабления гамма-излучения.

Использование в качестве минерального наполнителя отхода промышленности, имеющего среднюю плотность 5100 кг/м³, позволяет дополнительно повысить среднюю плотность материала, а введение модифицирующей добавки позволяет увеличить предел прочности при сжатии.

Технология приготовления полимербетона следующая. В разогретую до 50^oС эпоксидную смолу вводят модифицирующую добавку и отдозированный минеральный наполнитель, после чего смесь перемешивают в течение 5 мин. Затем вводят заполнитель и отвердитель и производят дополнительное перемешивание компонентов в течение 1-2 мин. Общее время приготовления полимербетона составляет 6-7 мин.

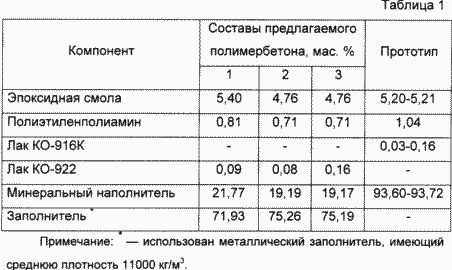

Составы предлагаемого полимербетона приведены в табл.1, а свойства изделий, изготовленных на его основе, приведены в табл.2.

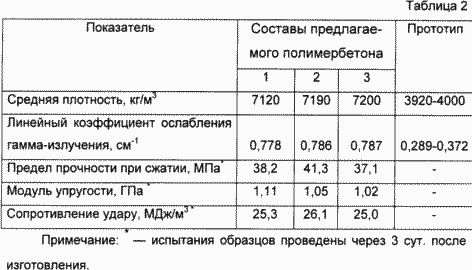

Как видно из табл.2, предлагаемый полимербетон по сравнению с известным полимерраствором обладает повышенной средней плотностью и более высоким линейным коэффициентом ослабления гамма-излучения.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Полимербетон для защиты от радиации, включающий связующее, полиэтиленполиамин, модифицирующую добавку и минеральный наполнитель, отличающийся тем, что в качестве связующего он содержит эпоксидную смолу ЭД-16, в качестве модифицирующей добавки - лак КО-922, в качестве минерального наполнителя - отход промышленности с удельной поверхностью 200 м²/кг и средней плотностью 5100 кг/м³ и дополнительно в качестве заполнителя - металлическую дробь с диаметром частиц 3-4 мм и средней плотностью 7000. . . 11000 кг/м³при следующем содержании компонентов, мас. %:

Эпоксидная смола - 4,76-5,40

Полиэтиленполиамин - 0,71-0,81

Модифицирующая добавка - 0,08-0,16

Указанный наполнитель - 19,17-21,77

Указанный заполнитель - 72,00-75,26
