|
| Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные | Хитрости мастеру Электроника Физика Технологии Изобретения | Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела |   |
| Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки) | |||
Навигация: => | На главную/ Каталог патентов/ В раздел каталога/ Назад / |
|
ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2100311
СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ ГЛИНЯНОГО КИРПИЧА
Имя изобретателя: Маленьких А.Н.; Лисай В.Э.
Имя патентообладателя: Акционерное общество открытого типа "Братский алюминиевый завод"
Адрес для переписки:
Дата начала действия патента: 1996.01.12
Сущность изобретения: сырьевая смесь содержит в мас.% отощающую добавку 5 - 20; выгорающую добавку 0,5 - 1,5; кремниевую пыль 1,5 - 2,5; высокодисперсную пыль кремнезема 5 - 20 и легкоплавкую глину - остальное. Показатели свойства кирпича следующие: предел прочности при сжатии повышается с 170 до 205 - 225 кгс/см2 и изгиба - с 31 до 34 - 36 кгс/см2. Огнеупорность глиняного кирпича повышается с 1350 до 1450oC. Повышается марка кирпича с 150 до 200.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к керамическому производству, в частности к получению кирпича на глиняной основе.
Известна сырьевая смесь, включающая следующие компоненты, мас. отощающую добавку 5 20; выгорающую добавку 1 3 и глину легкоплавкую - остальное (Кашкаев И. С. и др. Производство глиняного кирпича. М. Высшая школа, 1974, с. 19 36).
Недостаток известной сырьевой смеси низкая прочность глиняного кирпича при сжатии и изгибе.
Наиболее близким к предлагаемому изобретению является сырьевая смесь для изготовления глиняного кирпича, включающая следующие компоненты, мас.
- Отощающая добавка 5 20
- Выгорающая добавка 0,5 1,5
- Кремниевая пыль 0,5 1,5
- Легкоплавкая глина Остальное
(патент Российской Федерации, N 2020140, кл. C 04 B 33/00 опубл. 1994).
Недостатком известной сырьевой смеси является недостаточно высокие прочностные свойства и огнеупорность. Введение кремниевой пыли для разогрева сырца до более высоких максимальных температур обжига (выше 900oC) по известному решению ограничено, т.к. при содержании кремниевой пыли более 1,5 мас. в обжигаемом сырце от увеличения деформаций появляются трещины.
Цель изобретения повышение прочностных свойств и огнеупорности глиняного кирпича.
Поставленная цель достигается тем, что сырьевая смесь для изготовления глиняного кирпича, включающего легкоплавкую глину, отощающую и выгорающую добавки и кремниевую пыль, дополнительно содержит высокодисперсную пыль кремнезема при следующем соотношении компонентов, мас.
- Отощающая добавка 5 20
- Выгорающая добавка 0,5 1,5
- Кремниевая пыль 1,5 2,5
- Высокодисперсная пыль кремнезема 5 20
- Легкоплавкая глина Остальное.
Введение в состав сырьевой смеси высокодисепрсной пыли кремнезема обеспечивает повышение прочности при сжатии и изгибе, что достигается за счет увеличения упрочняющей фазы (при температуре выше 800oC) безводного алюмосиликата-муллита, образующегося в результате твердофазных реакций между окисью алюминия и активной высокодисперсной пылью кремнезема (через сито N 009 проходит 100% данной пыли). Кроме того, с введением высокодисперсной пыли кременезема снижается трещинообразование при обжиге сырца, что позволяет увеличить содержание в сырьевой смеси кремниевой пыли и, тем самым, повысить температуру обжига сырца с 850 900oC до 950 1000oC, при которой образуется новая фаза карбид кремния (за счет остатка углерода и избытка кремниевой пыли), что обеспечивает повышение огнеупорности глиняного кирпича. Появляется возможность в отдельных случаях замены высокоогнеупорных материалов менее дефицитным и более дешевым глиняным кирпичом.
Выбранные условия лимитируются следующими факторами.
Уменьшение содержание высокодисперсной пыли кремнезема менее 5 мас. не обеспечивает достижения цели по увеличению прочности и огнеупорности глиняного кирпича, а увеличение более 20 мас. и ведет к снижению прочности при сжатии и изгибе из-за избытка этой пыли, часть которой находится в несвязанном состоянии.
Уменьшение содержания кремниевой пыли менее 1,5 мас. ведет к снижению огнеупорности кирпича, а увеличение более 2,5 мас. приводит к появлению трещин в сырце при обжиге, т. к. температура обжига превышает допустимую величину. Марка кирпича из-за понижения прочностных характеристик снижается.
В результате поиска по патентной и научно-технической литературе не были обнаружены технические решения с признаками, отличающими предлагаемый объект от прототипа, а именно: позволяющими получить упрочняющую фазу в большей доле за счет взаимодействия активной высокодисперсной пыли кремнезема с окисью алюминия при повышенных температурах обжига сырца с одновременным появлением при этих температурах новой фазы карбида кремния, повышающей огнеупорность глиняного кирпича.
 | Для испытания в лабораторных условиях готовили смеси, содержащие компоненты в заявленных интервалах (составы 1 3). Готовили и известный состав 8. Для приготовления сырьевых смесей

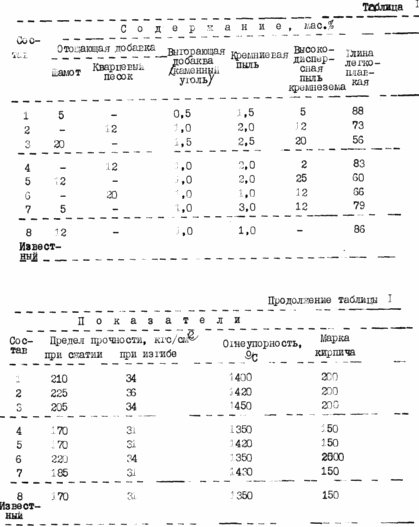

использовали: Образцы после обжига испытывали на прочность при сжатии и изгибе и на огнеупорность. Составы сырьевых смесей и результаты испытаний приведены в таблице. Из данных таблицы видно, что качество выше у кирпича, изготовленного из предлагаемого состава сырьевой смеси (составы 1 3), чем из известной (состав 8) за счет повышения предела прочности при сжатии с 170 до 205 225 кгс/см2и изгибе с 31 до 34 36 кгс/см2 и огнеупорности с 1350 до 1450oC. Марка кирпича повышается с 150 до 200. |
ФОРМУЛА ИЗОБРЕТЕНИЯ
Сырьевая смесь для изготовления глиняного кирпича, включающая легкоплавкую глину, отощающую и выгорающую добавки и кремниевую пыль, отличающаяся тем, что она дополнительно содержит высокодисперсную пыль кремнезема при следующем соотношении компонентов, мас.
- Отощающая добавка 5 20
- Выгорающая добавка 0,5 1,5
- Кремниевая пыль 1,5 2,5
- Высокодисперсная пыль кремнезема 5 20
- Легкоплавкая глина Остальноее
Версия для печати
Дата публикации 06.04.2007гг
Created/Updated: 25.05.2018
