Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные	Хитрости мастеру Электроника Физика Технологии Изобретения	Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки)

ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2281263

ШПАТЛЕВКА ДЛЯ ВЫРАВНИВАНИЯ БЕТОННЫХ И ОТШТУКАТУРЕННЫХ ПОВЕРХНОСТЕЙ

Имя изобретателя: Логанина Валентина Ивановна (RU); Захаров Олег Александрович (RU); Кислицына Светлана Николаевна (RU)
Имя патентообладателя: Пензенский государственный университет архитектуры и строительства (RU
Адрес для переписки: 440028, г.Пенза, ул. Г. Титова, 28, Пензенский государственный университет архитектуры и строительства
Дата начала действия патента: 2004.04.16

Изобретение относится к строительным материалам и может быть использовано для выравнивания бетонных, оштукатуренных поверхностей, предназначенных под окраску клеевыми, силикатными, вододисперсионными красками.

Технический результат - увеличение водоудерживающей способности, ускорение сроков высыхания. Шпатлевка, включающая известь-пушонку, наполнитель, добавки, воду, содержит в качестве наполнителя отходы производства силикатного кирпича, размолотые до удельной поверхности 3500-4000 см²/г, а в качестве добавок - эмульсию низкомолекулярного полиэтилена НМПсостава, мас.%: НМП 14,8, керосин 34,5, вода 49,2, костный клей 0,5, желатин 0,5, мыло хозяйственное 0,5, и Bermocoll ССА425, при следующем соотношении компонентов, мас.%: известь-пушонка 22,10-26,51, указанные отходы 22,10-26,51, указанная эмульсия 0,1-0,15, Bermocoll ССА425 0,05-0,07, вода 48,1-54,31.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к строительным материалам и может быть использовано для выравнивания бетонных, оштукатуренных поверхностей, предназначенных под окраску клеевыми, силикатными, вододисперсионными красками.

Известны составы, содержащие молотый наполнитель, поливинил-ацетатную эмульсию, этилсиликонат натрия, известь, полигидросилоксан, воду, рубленое стекловолокно, хозяйственное мыло (SU 878750 A, С 04 В 25/02, 07.11.1981).

Наиболее близко по технической сущности и достигаемому результату является шпатлевка для отделки поверхностей, содержащая, мас.%: поливинилхлорид 10,5-34,0, 10%-ный водный раствор метилсиликоната натрия 2,0-3,0, метилцеллюлозу 2,5-3,5, волокнистый наполнитель 2,5-5,0, известь-пушонку - остальное (SU 1433931 A1, C 04 B 26/10 30.10.1988). Недостатком указанных композиций являются низкая водоудерживающая способность, замедленные сроки высыхания.

Задачей изобретения является устранение указанных недостатков.

Поставленная задача решается тем, что шпатлевка, включающая известь-пушонку, наполнитель, добавки, воду, содержит в качестве наполнителя отходы производства силикатного кирпича, размолотые до удельной поверхности 3500-4000 см²/г, а в качестве добавок - эмульсию низкомолекулярного полиэтилена НМПсостава, мас.%: НМП 14,8, керосин 34,5, вода 49,2, костный клей 0,5, желатин 0,5, мыло хозяйственное 0,5 и Bermocoll ССА 425, при следующем соотношении компонентов, мас.%:

Эмульсию низкомолекулярного полиэтилена получают следующим образом. Приготавливают 30%-ный раствор низкомолекулярного полиэтилена в керосине. В воде растворяют костный клей, мыло хозяйственное и желатин, после чего добавляют 30%-ный раствор НМП и перемешивают в мешалке с числом оборотов 3000 об/мин в течение 3-5 минут.

Добавка Bermocoll CCA 425 представляет собой модифицированный неионный водорастворимый эфир целлюлозы.

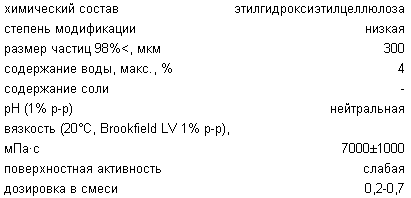

Технические характеристики добавкиBermocoll CCA 425 (Рекламный проспект. Единая торговая система. Сухие строительные смеси):

Приготовление композиции осуществляют следующим образом. В смеситель любого типа загружают известь-пушонку, размолотые отходы производства силикатного кирпича, перемешивают, после чего добавляют воду с растворенной добавкой Bermocoll CCA 425 и эмульсией низкомолекулярного полиэтилена, перемешивают в течение 5 минут.

Наличие в рецептуре шпатлевки добавки Bermocoll CCA 425 способствует повышению водоудерживающей способности, а добавки эмульсии низкомолекулярного полиэтилена - пластических свойств.

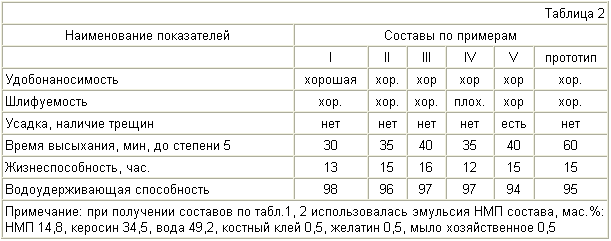

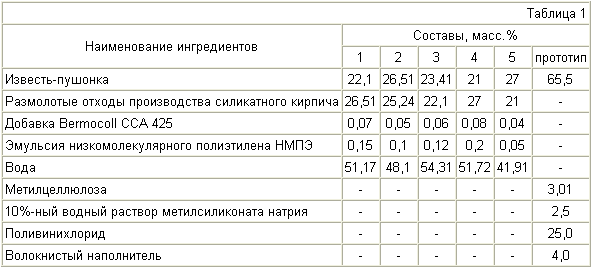

Конкретные примеры составов и их свойства приведены в табл.1, 2

ФОРМУЛА ИЗОБРЕТЕНИЯ

Шпатлевка, включающая известь-пушонку, наполнитель, добавки, воду, отличающаяся тем, что содержит в качестве наполнителя отходы производства силикатного кирпича, размолотые до удельной поверхности 3500-4000 см²/г, а в качестве добавок - эмульсию низкомолекулярного полиэтилена НМПсостава, мас.%: НМП 14,8, керосин 34,5, вода 49,2, костный клей 0,5, желатин 0,5, мыло хозяйственное 0,5, и Bermocoll ССА425, при следующем соотношении компонентов, мас.%:

Версия для печати
Дата публикации 21.11.2006гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
