ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2251539
СУХАЯ СМЕСЬ ДЛЯ ЛЕГКОГО СТРОИТЕЛЬНОГО РАСТВОРА
Имя изобретателя: Тихонов Ю.М. (RU); Зверев В.Б. (RU); Коломиец И.В.
Имя патентообладателя: Санкт-Петербургский государственный архитектурно-строительный университет
Адрес для переписки: 198005, Санкт-Петербург, 2-я Красноармейская, 4, СПбГАСУ, ОИС
Дата начала действия патента: 2003.12.11
Изобретение относится к области производства строительных материалов, в частности к сухим смесям для приготовления строительных растворов, используемых в кладке из стеновых камней, кирпича или бетонных блоков, а и для оштукатуривания стен. Техническим результатом является снижение средней плотности, увеличение водоудерживающей способности, удобоукладываемости растворной смеси, а и возможность получения в заводских условиях готового продукта. Сухая смесь для легкого строительного раствора, включающая портландцемент, кварцевый песок, вспученный легкий заполнитель и поверхностно-активное вещество, в качестве вспученного легкого заполнителя содержит вспученный перлит фракции менее 5 мм, в качестве поверхностно-активного вещества - два компонента - пластификатор лигносульфонат и воздухововлекающую добавку сульфонол и дополнительно - известь-пушонку при следующем соотношении компонентов, мас.ч.: портландцемент 1,0 - 1,2, кварцевый песок 0,5 - 2,0, указанный легкий заполнитель 0,1 - 0,5, указанный пластификатор 0,01 - 0,025, известь-пушонка 0,1 - 0,25, указанная воздухововлекающая добавка 0,015 - 0,04.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Изобретение относится к области промышленности строительных материалов, в частности к сухим смесям для приготовления строительных растворов, используемых в кладке из стеновых камней, кирпича или бетонных блоков, а и для оштукатуривания стен.
Известна сухая смесь для легкого кладочного раствора, включающая портландцемент, а в качестве пористого заполнителя - вспученный вермикулит взамен природного песка и другие компоненты. Указанная сухая смесь позволяет получать строительные растворы средней плотностью - 1200-1300 кг/м3, пределом прочности при сжатии - 3,5 МПа, морозостойкостью - 35 циклов (журнал "Строительные материалы", М. №4, 2001 г., ТУ - 5775-007-21628872-00 "Составы для кладки ячеистого бетона". НИПП "Техсервис-вермикулит". УралНИИстромпроект, Ахтямов Р.Я.).
Недостатком указанной смеси для кладочного раствора является повышенная средняя плотность и, как следствие, повышенная теплопроводность и значительный расход портландцемента.
Известны сухие строительные смеси, включающие портландцемент, вспученный перлит с содержанием 65-90% ("Применение вспученного перлита в строительстве", изд. Корпорации Интелгруп, Киев, 2003 г.).
Наиболее близким по технической сущности к заявленному изобретению является строительный аэрированный раствор, включающий портландцемент, кварцевый песок, поверхностно-активную добавку, легкий заполнитель - вспученный вермикулит, золу-унос, воду при следующем соотношении компонентов, мас.ч.:
Портландцемент 1,00-1,10
Кварцевый песок 1,85-2,50
Поверхностно-активная
добавка 0,045-0,050
Вода 0,70-0,80
Вермикулит вспученный 0,20-0,35
(А.С. СССР №802230, M.Kл3 C 04 B 15/02, БИ №5, 07.02.81).
Недостатком известного строительного раствора является относительно высокая средняя плотность и теплопроводность, недостаточная водоудерживающая способность.
Задачей, на решение которой направленно изобретение, является снижение средней плотности, увеличение водоудерживающей способности, удобоукладываемости растворной смеси, а и возможность получения в заводских условиях готового продукта.
Сущность изобретения заключается в том, что сухая смесь для легкого строительного раствора, включающая портландцемент, кварцевый песок, вспученный легкий заполнитель и поверхностно-активное вещество, в качестве вспученного легкого заполнителя она содержит вспученный перлит фракции менее 5 мм, в качестве поверхностно-активного вещества - два компонента, пластификатор лигносульфонат и воздухововлекающую добавку сульфонол и дополнительно содержит известь-пушонку при следующем соотношении компонентов, мас.ч.:
Портландцемент 1,0-1,2
Кварцевый песок 0,5-2,0
Указанный легкий
заполнитель 0,1-0,5
Указанный пластификатор 0,01-0,025
Известь-пушонка 0,1-0,25
Указанная воздухововлекающая
добавка 0,015-0,04

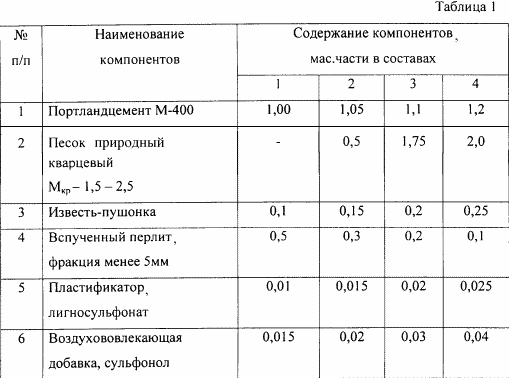

Для проверки заявленного состава были приготовлены четыре смеси с различным содержанием ингредиентов. Составы смеси приведены в таблице 1.
Готовят сухие смеси путем смешивания в двухвалковом смесителе типа "Бевако" (Финляндия). Вначале засыпают последовательно портландцемент, кварцевый песок, сухие поверхностно-активные вещества, известь-пушонку и последним легкий заполнитель - вспученный перлит в указанных соотношениях. Приготовление растворной смеси осуществляют на месте производства работ в следующей последовательности. Сухую смесь смешивают с водой из расчета 0,5-0,7 л на 1 кг сухой смеси с помощью электроинструмента-миксера со специальной насадкой, например, BOSCH W 11Е со скоростью перемешивания 120-240 об/мин. Время перемешивания 2-3 мин на 25 кг.
Физико-механические характеристики заявленного изобретения и прототипа приведены в таблице 2.
| Таблица 2 | |||||
| Наименование показателя | Величина показателя для состава | ||||
| 1 | 2 | 3 | 4 | Прототип | |
| Средняя плотность, кг/м 3 | 400 | 600 | 800 | 1000 | 1200 |
| Предел прочности при сжатии, МПа | 1,0 | 2,5 | 7,5 | 10 | 6,5 |
| Теплопроводность, Вт/м2 К | 0,12 | 0,16 | 0,18 | 0,20 | 0,27 |
| Расход портландцемента на 1 м 3 сухой смеси | 180 | 200 | 220 | 240 | 250 |
Как видно из таблицы 2, полученный раствор имеет лучшие показатели по средней плотности, теплопроводности и расходу портландцемента по сравнению с прототипом.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Сухая смесь для легкого строительного раствора, включающая портландцемент, кварцевый песок, вспученный легкий заполнитель и поверхностно-активное вещество, отличающаяся тем, что в качестве вспученного легкого заполнителя она содержит вспученный перлит фракции менее 5 мм, в качестве поверхностно-активного вещества - два компонента - пластификатор лигносульфонат и воздухововлекающую добавку сульфонол и дополнительно известь-пушонку при следующем соотношении компонентов, мас.ч.:
Портландцемент 1,0 - 1,2
Кварцевый песок 0,5 - 2,0
Указанный легкий заполнитель 0,1 - 0,5
Указанный пластификатор 0,01 - 0,025
Известь-пушонка 0,1 - 0,25
Указанная воздухововлекающая
добавка 0,015 - 0,04
