ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2283819

СТРОИТЕЛЬНЫЙ РАСТВОР

Имя изобретателя: Сватовская Лариса Борисовна (RU); Соловьева Валентина Яковлевна (RU); Степанова Ирина Витальевна (RU); Сычева Анастасия Максимовна (RU); Хитров Анатолий Владимирович (RU); Иванова Вера Ефимовна (RU); Титова Тамила Семеновна (RU); Попова Елена Андреевна (RU); Лихтман Евгений Витальевич (RU)
Имя патентообладателя: Государственное образовательное учреждение высшего профессионального образования "Петербургский государственный университет путей сообщения Министерства путей сообщения Российской Федерации"
Адрес для переписки: 190031, Санкт-Петербург, Московский пр., 9, ПГУПС МПС России, патентный отдел
Дата начала действия патента: 2005.04.01

Изобретение относится к области строительных материалов. Применяется в качестве раствора для каменных и штукатурных работ. Техническим результатом является уменьшение расслаиваемости и повышение водоудерживающей способности растворной смеси и уменьшение коэффициента теплопроводности строительного раствора. Строительный раствор, включающий портландцемент, песок, пенообразующую добавку и воду, содержит в качестве пенообразующей добавки смолосапониновую пенообразующую добавку и дополнительно - 20% раствор золя ортокремневой кислоты H₄SiO ₄ с рН 3,1-4,0, модифицированный винной кислотой (С ₄ЗО₆Н₆) С=0,9 мас.%, и добавку «Антифриз-ДС» при следующем соотношении компонентов, мас.%: портландцемент 43,93-47,59, песок 42,05-45,37, смолосапониновая пенообразующая добавка 0,16-0,17, 20% раствор золя ортокремневой кислоты H₄SiO₄ с рН 3,1-4,0, модифицированный винной кислотой (С₄О₆Н₆) 0,28-0,29, добавка «Антифриз-ДС» 0,46-0,48, вода 9,46-9,76.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области строительных материалов. Применяется в качестве раствора для каменных и штукатурных работ.

Известен строительный раствор, содержащий песок, цемент, гипс, известь, воду (Чехов А.П. Справочник по бетонам и растворам. -Киев: Будивильник. 1979, с.230-244).

Недостатком указанного строительного раствора является повышенная расслаиваемость, пониженная водоудерживающая способность и повышенное значение коэффициента теплопроводности.

Известен строительный раствор, содержащий связующее, минеральный наполнитель, мыло хозяйственное и воду. В качестве связующего раствор содержит карбоксилметилцеллюлозу, а в качестве наполнителя - доломитовую пыль при следующем соотношении компонентов, мас.%:

(Авт. св-во СССР №547427, С 04 В 25/08, опубл. Бюл. №7 -25.02.77 г.) Недостатком указанного строительного раствора является повышенная расслаиваемость, пониженная водоудерживающая способность и повышенное значение коэффициента теплопроводности.

Наиболее близким к заявляемому строительному раствору является раствор, включающий портландцемент, песок, пенообразующую добавку и воду при следующем соотношении компонентов, мас.%:

(Патент РФ №2139841, С 04 В 38/10, Бюл. №29 от 20.10.99 г.).

Недостатком указанного строительного раствора является повышенная расслаиваемость, пониженная водоудерживающая способность и прочность, а и повышенное значение коэффициента теплопроводности.

Задачей изобретения является создание нового строительного раствора, использование которого позволило бы достичь технический результат, состоящий в уменьшении расслаиваемости, повышении водоудерживающей способности и прочности, а и в понижении коэффициента теплопроводности.

Поставленная задача решается тем, что строительный раствор, включающий портландцемент, песок, пенообразующую добавку, воду, в качестве пенообразующей добавки содержит смолосапониновую пенообразующую добавку и дополнительно содержит 20% раствор золя ортокремневой кислоты H₄ SiO₄ с рН 3,1-4,0, модифицированный винной кислотой (С₄O₆Н₆), С=0,9 мас.% и добавку «Антифриз-ДС» при следующем соотношении компонентов, мас.%:

Новым по сравнению с известным строительным раствором является сочетание известных компонентов: портландцемента, песка, воды с пенообразующей смолосапониновой добавкой, стабилизированной 20% раствором золя ортокремневой кислоты, модифицированным винной кислотой (С₄O ₆Н₆), и добавки «Антифриз-ДС».

Использование в качестве пенообразующей добавки смолосапониновой добавки, стабилизированной 20% раствором золя ортокремневой кислоты, модифицированным винной кислотой (С₄O₆Н₆), и добавки «Антифриз-ДС» в сочетании с указанными компонентами строительного раствора понижает расслаиваемость и повышает водоудерживающую способность растворной смеси, а и повышает прочность раствора и понижает коэффициент теплопроводности раствора.

По мнению авторов и заявителя, данный состав строительного раствора не известен и можно сделать вывод о соответствии изобретения условию патентоспособности «новизна».

Заявляемое изобретение промышленно применимо и может быть использовано в штукатурных и каменных работах.

Ниже приводим сведения, подтверждающие возможность осуществления изобретения:

Пример конкретного выполнения изготовления строительного раствора:

I. Приготовление пенообразующей добавки, стабилизированной 20% раствором золя Н₄SiO₄, модифицированным винной кислотой (С₄O ₆Н₆).

1.1. Дозируют смолосапониновую пенообразующую добавку.

1.2. Приготовление стабилизатора пенообразующей добавки, представленного 20% раствором золя ортокремневой кислоты H₄SiO₄, модифицированный винной кислотой.

1.3. Раствор натриевого жидкого стекла Na₂SiO ₃ с =1,46 по ГОСТ 13078-81 разводят водой, получая 20% Na ₂SiO₃.

1.4. Полученный раствор жидкого стекла пропускают через катионитовую колонку, получая 20% раствор ортокремневой кислоты H₄SiO₄ с рН 3,1-4,0.

1.5. Дозируют 20% раствор золя ортокремневой кислоты.

1.6. Дозируют винную кислоту в количестве 0,9 от массы раствора H₄SiO₄.

1.7. Отдозированные компоненты по п.1.5. и п.1.6. перемешивают до получения однородного раствора бледно-желтого цвета, представляющего собой 20% раствор золя ортокремневой кислоты H₄SiO₄, модифицированный винной кислотой.

II. Перемешивают отдозированную смолосапониновую пенообразуюшую добавку с отдозированным 20% раствором золя ортокремневой кислоты модифицированным винной кислотой до получения однородной массы.

III. Приготовление растворной смеси.

3.8. Дозируют воду.

3.9. Дозируют добавку «Антифриз-ДС» по ТУ 5743-004-46969976-2000 и вводят в отдозированную воду.

Добавка «Антифриз-ДС» представляет комплексную добавку, состоящую из поверхностно-активного вещества (ПАВ) (продукта брожения мелассы), а и регуляторов твердения и электролита. По физико-химическим показателям добавка соответствует следующим требованиям:

- внешний вид - жидкость светло-коричневого цвета

- концентрация ионов водорода, ед рН -7,0...11,0

- плотность, кг/м ³, не менее - 1,013

- массовая доля сухих веществ в жидкости, мас.%, не менее - 4,6

3.10. Дозируют портландцемент ПЦ400 Д-20 по ГОСТ 10180

3.11. Дозируют песок.

3.12. Отдозированные компоненты по п.3.8.-3.11 помещают в бетоносмеситель и тщательно перемешивают. К полученному цементно-песчаному раствору добавляют пену, получаемую при помощи пеногенератора из стабилизированной пенообразующей добавки (состав 2). Все компоненты тщательно перемешивают в бетоносмесителе, получая строительный раствор, который используют для кладки эффективного кирпича, и параллельно изготавливают образцы для контроля прочности и теплопроводности.

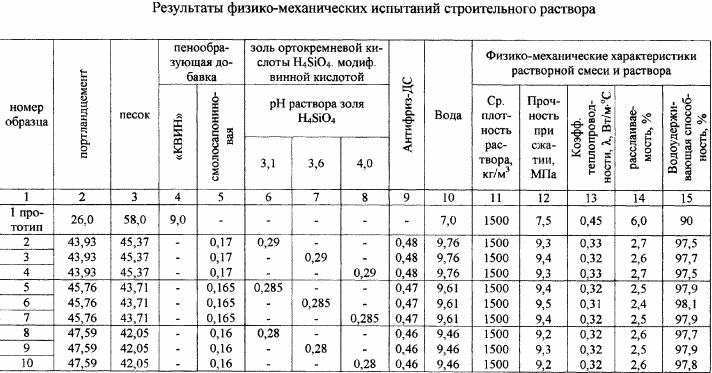

Полученные результаты исследований представлены в таблице. Анализ полученных результатов показывает, что строительный раствор по данному изобретению по сравнению с прототипом отличается уменьшением расслаиваемости на 60%, водоудерживающая способность повышается на 9%, прочность повышается на 25%, и коэффициент теплопроводности понижается на 30%.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Строительный раствор, включающий портландцемент, песок, пенообразующую добавку и воду, отличающийся тем, что в качестве пенообразующей добавки содержит смолосапониновую пенообразующую добавку и дополнительно содержит 20%-ный раствор золя ортокремневой кислоты H₄ SiO₄ с рН 3,1-4,0, модифицированный винной кислотой (С₄О₆Н₆) С=0,9 мас.%, и добавку «Антифриз-ДС» при следующем соотношении компонентов, мас.%:
