special


ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2287499

СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПРОИЗВОДСТВА ЛЕГКОГО ЗАПОЛНИТЕЛЯ

Имя изобретателя: Филиппова Ольга Павловна (RU); Макаров Владимир Михайлович (RU); Яманина Нина Сергеевна (RU); Тимрот Сергей Дмитриевич (RU)
Имя патентообладателя: Ярославский государственный технический университет (RU)
Адрес для переписки: 150023, г.Ярославль, Московский пр., 88, ЯГТУ
Дата начала действия патента: 2005.03.03

Изобретение относится к производству искусственных легких заполнителей для бетона, например керамзита. Сырьевая смесь содержит глинистое сырье, нефтемаслошлам состава, мас.%: органическая часть - 38-45, минеральный остаток, содержащий 7,60-14,4 мас.% Fe2О3, 18,2-42,40 мас.% СаО, - 42-45, и дополнительно - поверхностно-активное вещество (ПАВ) - отход защелачивания дизельного топлива с содержанием 0,325 мас.% свободного NaOH, 7,680 мас.% нафтеновых мыл, 91,995 мас.% воды, при следующем соотношении компонентов сырьевой смеси, мас.%: глинистое сырье 84-95, указанный нефтемаслошлам 4-6, указанное ПАВ 1-10. Технический результат: снижение количества нефтемаслошлама в смеси при сохранении физико-механических характеристик получаемого заполнителя.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к производству строительных материалов и может быть использовано для изготовления искусственных легких заполнителей для бетона, например, керамзита.

Качество керамзита зависит от состава сырьевой смеси, который улучшают подшихтовкой глинистого сырья добавками, применяемыми для интенсификации физико-химических процессов образования этого материала, повышения качества, роста производительности и снижения себестоимости. Наиболее перспективным является использование в качестве вспучивающей добавки при производстве керамзита нефте- и маслошлама, т.к. в своем составе выше названные шламы содержат одновременно органические вещества и оксиды железа, запасы этих шламов огромны, они являются дешевым сырьем и их использование является экономически выгодным при производстве керамзита.

Известна сырьевая смесь, содержащая (мас.%):глинистое сырье - 50-80 и нефтемаслошлам - 20-50 (Патент РФ №2049750, МКИ С 04 В 14/12, 2003 г.). Получаемый при использовании такой сырьевой смеси легкий гранулированный заполнитель обладает насыпной плотностью 366-390 кг/м3 и прочностью при сдавливании в цилиндре 1,24-1,30 МПа.

Недостатком данного изобретения является то, что сырьевая смесь содержит большое количество нефтешлама, что в результате негативно влияет на атмосферные выбросы. Наиболее близкой по технической сущности к предлагаемому изобретению является сырьевая смесь, состоящая из глинистого сырья 10%, нефтешлама 5-20% и вулканита 70-85%. Получаемый при использовании такой сырьевой смеси легкий гранулированный заполнитель обладает насыпной плотностью 205-384 кг/м3 и прочностью при сдавливании в цилиндре 0,51-1,28 МПа (А.с. №1655938 СССР, МКИ С 04 В 14/18, 1989 г.).

Недостатками сырьевой смеси вышеуказанного состава является высокое содержание органических соединений, которые могут вызвать технологические затруднения и ухудшить санитарно-гигиеническую характеристику воздуха рабочих зон и выбросов в атмосферу.

Задача предлагаемого изобретения - это изменение состава сырьевой смеси, для улучшения санитарно-гигиенической характеристики атмосферного воздуха и снижения количества добавляемого нефтемаслошлама.

Указанная задача достигаетсясущественным снижением количества нефтемаслошлама за счет введения поверхностно-активного вещества (ПАВ) в сырьевую смесь получаемого керамзита.

В качестве компонентов сырьевой смеси используются (мас.%): глинистое сырье - 95-84, нефтемаслошламы, образующиеся в процессе переработки, хранения нефти и нефтепродуктов, - 4-6, и дополнительно поверхностно-активное вещество ПАВ - отход защелачивания дизельного топлива - 1-10. Использование в смеси малого количества нефтемаслошлама за счет введения ПАВ позволит нормально проводить процесс перемешивания нефтемаслошлама с глинистым сырьем без ухудшения показателей керамзита, состояния воздуха рабочих зон, и снизит загрязнение атмосферы.

Пример
Для изготовления смеси используют глинистое сырье следующего химического состава, мас.%: SiO2 - не более 70; Al2О3- 10-25; Fe2 O3+FeO - 2,5-12; TiO2 - 0,1-2; CaO - не более 6; MgO - не более 4; сумма соединений серы в пересчете на SO3 - не более 1,5, в том числе, сульфидной S - не более 1; органические вещества - не более 3.

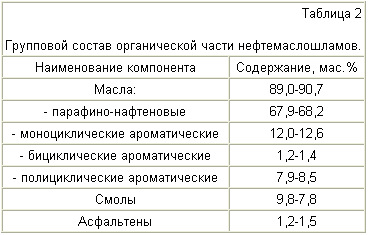

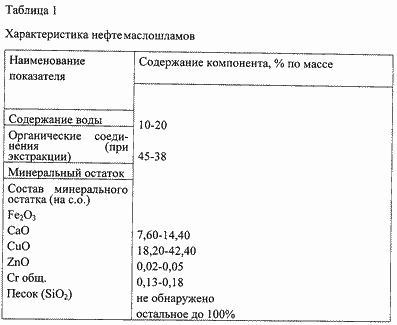

Вторым компонентом смеси служат нефтемаслошламы, характеристика которых приведена в табл.1 и 2.

СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПРОИЗВОДСТВА ЛЕГКОГО ЗАПОЛНИТЕЛЯ

СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПРОИЗВОДСТВА ЛЕГКОГО ЗАПОЛНИТЕЛЯ

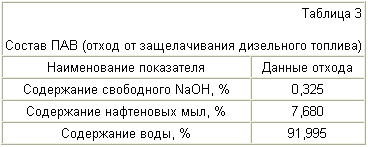

Третьим компонентом является ПАВ, состав которого представлен в таблице 3.

Глинистое сырье с естественной влажностью поступает в глиномешалку, затем туда же подается нефтемаслошлам и ПАВ. Далее готовая шихта поступает в гранулятор, гранулы отправляют на сушку (120-125°С) и последующий обжиг (1100°С). Происходит вспучивание и последующее затвердение смеси.

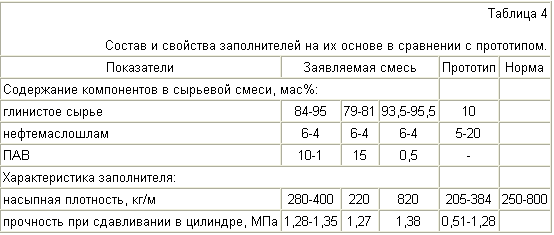

Примеры предлагаемых составов и свойства заполнителей на их основе приведены в таблице 4.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Сырьевая смесь для производства легкого заполнителя, включающая глинистое сырье и нефтемаслошлам, отличающаяся тем, что она содержит нефтемаслошлам состава, мас.%: органическая часть - 38-45, минеральный остаток, содержащий 7,60-14,4 мас.% Fe2O3,18,2-42,40 СаО, 42-45, и дополнительно - поверхностно-активное вещество (ПАВ) - отход защелачивания дизельного топлива с содержанием 0,325 мас.% свободного NaOH, 7,680 мас.% нафтеновых мыл, 91,995 мас.% воды при следующем соотношении компонентов сырьевой смеси, мас.%:

Версия для печати
Дата публикации 15.12.2006гг


НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ

Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
Технология очистки нефти и нефтепродуктов
О возможности перемещения замкнутой механической системы за счёт внутренних сил
Свечение жидкости в тонких диэлектрических каналох
Взаимосвязь между квантовой и классической механикой
Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
Магнитный двигатель
Источник тепла на базе нососных агрегатов


Created/Updated: 25.05.2018

';
