ПРОСТОЙ ДВУХТАКТНЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ

Автор статьи: А. Чаплыгин

  На транзисторах собран двухтактный генератор импульсов. Ток положительной обратной связи протекает через обмотки 3 и 4 трансформатора и нагрузку.

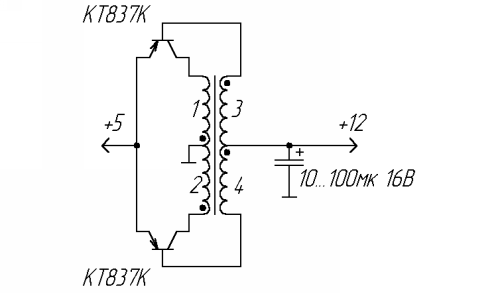

Схема простого двухтактного преобразователя напряжения

  За счет пропорционально-токового управления транзисторами существенно уменьшены потери на переключение и повышен кпд. Роль диодов, выпрямляющих выходное напряжение, играют эмиттерные переходы транзисторов.

  Магнитопроводом трансформатора служит кольцо К18×8×5 из феррита 2000НМ. Обмотки 1 и 2 содержат по 6 витков, а 3 и 4 - по 10 витков изолированного провода диаметром 0,5 мм. Каждую пару обмоток наматывают одновременно в два провода.

  Инвертор работоспособен при уменьшении входного напряжения до 1В, необходимое количество витков рассчитывают по формуле:

формула Схема простого двухтактного преобразователя напряжения

  Транзисторы выбирают ориентируясь на допустимые значения тока базы (он не должен быть меньше тока нагрузки) и обратного напряжения эмиттер-база (оно должно быть больше удвоенной разности входного и выходного напряжений). Для работы в преобразователях небольшой мощности во многих случаях подойдут транзисторы КТ208, КТ209, КТ501 и т.д. При этом трансформатор может быть выполнен на кольцевом магнитопроводе меньшего диаметра.

Версия для печати
Автор: А. Чаплыгин, г. Курск
P.S. Материал защищён.
