СХЕМА ОПТРОННОГО СТАБИЛИЗАТОРА СЕТЕВОГО НАПРЯЖЕНИЯ
Автор статьи: Абрамов Сергей
Предлагаемая схема стабилизатора сетевого напряжения отличается от ранее описанных тем что обратная связь по напряжению организована с помощью оптрона. За счет инерции лампочки входящей в оптрон ОЭП2 достигается некоторый гистерезис, обязательный в схемах с обратной связью. Без гистерезиса будет происходить релаксация схемы которая будет выражена в мерцании лампочки HL1, которая является в данной схеме нагрузкой.

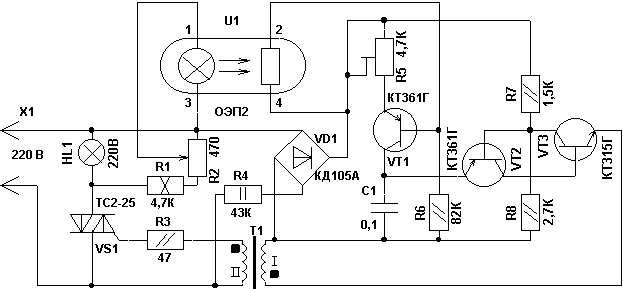

Рассмотрим работу схемы изображенной на рисунке 1. В момент включения сетевого напряжения синусоидальное напряжение ограниченное резистором R4 поступает на диодный мост VD1. На нагрузке напряжение отсутствует поэтому сопротивление оптрона велико, транзистор VT1открывается за счет смещения поступающего с резистора R6. Ток протекая через резистор R5 и открытый транзистор VT1заряжает емкость C1. В тот момент когда напряжение достигнет уровня пробоя аналога динистора собранного на деталях VT2,VT3,R7,R8конденсатор С1 разрядится на первичную обмотку импульсного трансформатора T1. В результате импульс со вторичной обмотки откроет симистор VS1. Время скорости зарядки емкости а значит и время открывания симистора зависят от сопротивления R5 и сопротивления перехода эмитер- коллектор транзистора VT1.
При закрывая этот транзистор мы уменьшаем напряжение на нагрузке, что и происходит, за счет уменьшения сопротивления резистора оптрона. Порог на котором наступит баланс регулируют резистором R2, являющимся за датчиком выходного напряжения.
Налаживание заключается в установке максимального напряжения при помощи резистора R5 при отключенном проводе от потенциометра R2 и оптрона U1.
Детали трансформатор T1 намотан на ферритовом кольце М2000НМ размером К20х12х6. Первичная обмотка состоит из 100 витков, а вторичная из 60 витков провода ПЭВ1диаметром 0,15мм.

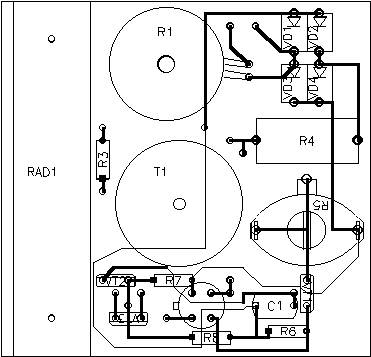

Устройство собрано на
односторонней печатной плате размером
70х70мм. изображенной на рис. 2.
