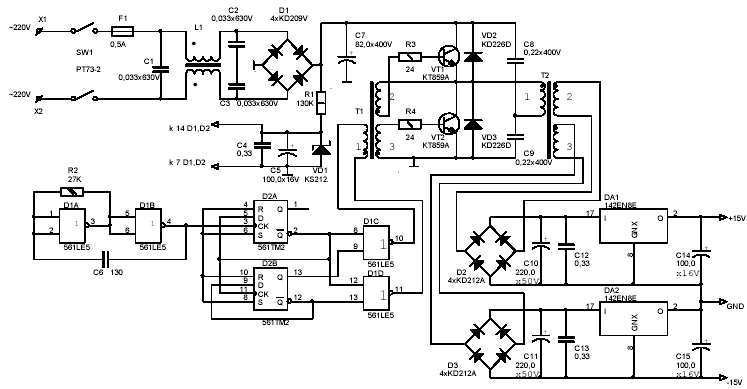

СХЕМА ИМПУЛЬСНОГО ДВУХ ПОЛЯРНОГО ИСТОЧНИКА ПИТАНИЯ НА 60ВТ
Катушка фильтра L1 намотана в 2-а провода МГТФ 0,33мм на кольце К16х8х5мм 2000НМ1 и содержит 20витков. Трансформатор Т1 выполнен на таком же кольце, первичная обмотка содержит 180 витков провода ПЭЛШО 0,14мм, обмотки 2 и 3 содержат по 35 витков провода ПЭВ-2 0,25мм, намотка производится в 2-апровода. Т2 выполнен на кольце К32х16х7мм, обмотка 1 содержит 250 витков провода ПЭВ-2 0,25мм, а 2 и 3 по 45 витков провода ПЭВ-2 от 0,4 до 1 мм провода, в зависимости от того какую силу тока нужно получить на выходе. Кольца необходимо крепить к плате немагнитными болтами. Между слоями всех обмоток во всех трансформаторах необходимо проложить изоляцию из фторопластовой ленты. Устройство необходимо экранировать корпусом из латуни толщиной 1мм, а экран соединить со средней точкой между С2 и С3. Экран с общим корпусом устройства не соединять, а корпус устройства в целом необходимо заземлить.
Печатная плата выполнена из двухстороннего стеклотекстолита, причём следует отметить, что фольга со стороны деталей сохраняется и соединяется с экраном источника питания. Отверстия под детали раззенковываются сверлом диаметром примерно в 2 раза большим чем само отверстие.
При выходной мощности до 100 – 150 мА радиаторы для VT1 и VT2 не требуются. Для DA1 и DA2радиаторы необходимы в любом случае. При большой выходной мощности так же необходимо устанавливать на радиаторы мосты D2 и D3.
Каскад выходных транзисторов защищён от сквозного открывания логикой работы цифровых микросхем, которые обеспечивают на первичной обмотке Т1 импульсы управления в противофазе с промежутком между ними равным по длительности самому импульсу. Выходные транзисторы соединяются с платой проводами минимальной длины при максимальном диаметре сечения.
Кроме того, следует отметить, что в нагрузке необходимы емкости не менее 220 мкф, а при большой силе тока на выходе и того больше.
Правильно собранная схема в настройке не нуждается. При возможных неясностях необходимо запитать
логику от отдельного источника питания напряжением
8-10 вольт, а сетевое напряжение подавать через
Латр, начиная с 0 вольт. При этом необходимо наблюдать форму сигнала на концах первичной обмотки
трансформатора Т2. Сигнал должен повторять форму близкую к форме на первичной обмотке
Т1, учётом
на искажения за счёт первичной обмотки Т2. Если имеются отличия, то нужно проверять соответствующий
транзистор.
Диодные мосты на выходе преобразователя необходимо подключать к обмоткам 2 и 3 Т2 в противофазе для выравнивания нагрузки на VT1 и VT2.
Возможно несколько вариантов выполнения выходных выпрямителей и их согласования с обмотками. Для большей надежности работы, на входах стабилизаторов К142ЕН… необходимо устанавливать LC - фильтры, в крайнем случае (при небольших токах) возможно применение RC-цепочек для фильтрации ВЧ- составляющих выпрямленного напряжения.
