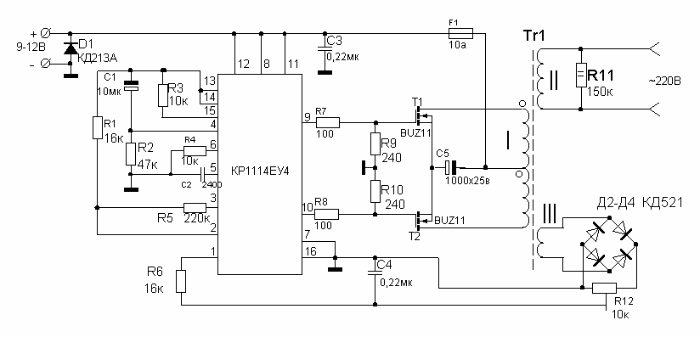

ИМПУЛЬСНЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ 12-220В
Данный преобразователь напряжения позволяет подключать к себе нагрузку мощностью до 100 Вт. В холостом ходу потребляемый ток составляет в среднем 0,09 А. Диапазон входных напряжений 9-15в. Рабочая частота преобразователя около 20 кГц.
Трансформатор изготавливается из двух магнитопроводов сложенных вместе из феррита марки М2000НМ1типоразмер К32х20х6. Данные обмоток указаны в таблице.
Обмотка | Кол. витков | Провод |
| | 2х8 | ПЭЛ 0,8...1,0 |
|| | 300 | ПЭЛ 0,25 |
||| | 10 | ПЭЛ 0,25 |
При изготовлении этого трансформатора сначала наматывается вторичная обмотка. Намотка выполняется виток к витку, в один слой с последующей изоляцией фторопластом или другим изолирующим материалом. Первичная обмотка наматывается двумя проводами одновременно (равномерно распределив витки на магнитопроводе).
Транзисторы устанавливаются на массивном радиаторе (чем больше тем лучше).
