13. Принципы выполнения защиты от перенапряжений

13.1. ОБЩИЕ ПОЛОЖЕНИЯ

Нормативная база по системам защиты от грозовых и коммутационных перенапряжений для сетей электроснабжения низкого напряжения до настоящего времени разработана недостаточно.

В ПУЭ (7-е изд., п. 7.1.22) содержится следующее требование:

"…При воздушном вводе должны устанавливаться ограничители импульсных перенапряжений".

Технический комитет Международной электротехнической комиссии - ТС 37 разработал стандарты по защите от волновых грозовых и коммутационных перенапряжений - МЭК 61647-1,2,3,4, МЭК 61643-1,2, МЭК 61644-1,2.

На основе стандарта МЭК 61643-1 (1998-02) "Устройства защиты от волн перенапряжения, для низковольтных систем распределения электроэнергии. Эксплуатационные требования и методы испытания" был разработан, в частности, немецкий стандарт VDE 0675 Ч.6. "Разрядники и устройства защиты от перенапряжений для сетей переменного тока 100-1000 В".

В России системы грозозащиты регламентируются "Инструкцией по устройству молниезащиты зданий и сооружений (РД 34.21.122-87)".

Грозозащита является одним из разделов комплекса задач по обеспечению электромагнитной совместимости. В настоящее время общепринятой считается зонная концепция защиты от перенапряжений (МЭК 1024).

Существует различие между внешней и внутренней грозозащитой.

Внешняя грозозащита предназначена для защиты зданий и других объектов при прямых ударах молнии. Эта защита представляет собой один или несколько низкоомных и малоиндуктивных путей тока молнии на землю (молниеотвод, состоящий из токоприемника, токоотвода и заземлителя). Внешняя грозозащита является классической и выполняется в соответствии с действующими нормами.

Внутренняя грозозащита защищает электрические установки и электронные приборы внутри зданий от частичных токов молнии, от коммутационных, грозовых перенапряжений и повышения потенциала в системе заземления. Кроме того, внутренняя грозозащита обеспечивает защиту от воздействий, вызванных ударами молний, электромагнитных полей. Для внутренней грозозащиты основным условием является наличие эффективной системы заземления. Внутренняя грозозащита приобрела значение лишь в последние годы в связи с широким распространением микроэлектроники.

Границы эшелонированных защитных зон в здании образуются устройствами внешней грозозащиты, стенами зданий (металлическими фасадами, арматурой несущих стен и др.), внутренними экранированными помещениями, измерительными камерами, корпусами приборов и т.д.

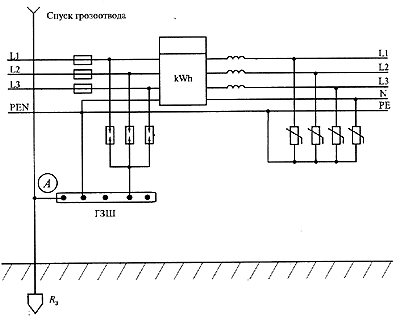

На рис. 13.1 представлена схема питания электроустановки со ступенчатой системой защиты от перенапряжений. На главном вводе после группы предохранителей между каждым фазным проводником и главной шиной заземления включены искровые разрядники. При импульсах перенапряжений, поступающих по проводам сети, или при повышениях потенциала точки А во время прямого удара молнии разрядники срабатывают и пропускают заряд на землю.

При ударе молнии потенциал точки А относительно удаленного заземлителя, например, заземлителя трансформатора источника питания, может достигать миллиона вольт. Однако напряжение между фазами сети и главной заземляющей шины не превысит значение напряжения срабатывания искровых разрядников. Это означает, что вся внутренняя электропроводка испытывает одинаковое повышение потенциала.

Рис 13.1. Схема питания электроустановки со ступенчатой системой защиты от перенапряжений

Допустимо также предположить, что при соотношении сопротивлений заземлителя и проводов сети 1:10 лишь 10 % тока молнии поступает в распределительную сеть электроустановки.

Наряду с классическими разрядниками во внутренней грозозащите применяются специальные ограничители перенапряжений (ОПН), состоящие из параллельно соединенных искрового разрядника и варистора. Варистор ограничивает возникающие довольно часто перенапряжения, вызванные дальними ударами молний, искровой разрядник срабатывает при прямом ударе молнии, если из-за больших токов на варисторе остается достаточное высокое остающееся напряжение. При необходимости, в областях с высокой грозовой активностью, остающиеся перенапряжения на последующих зонах снижают дополнительно включенными варисторными или комбинированными ОПН с различными параметрами, устанавливаемыми на границах зон. При этом для развязки ступеней защиты применяют специальные, включаемые последовательно в линию индуктивности.

Благодаря рационально эшелонированной защите можно, как и в сетях высокого напряжения достичь требуемой координации изоляции.

В российских нормативных документах указания о применении ОПН содержатся во "Временных указаниях по применению УЗО в электроустановках зданий" (И.П. от 29.04.97 № 42-6/9-ЭТ). В разд. 6 "Указания по применению УЗО для объектов индивидуального строительства" в п. 6.3 указывается: "При выборе схемы электроснабжения, распределительных щитков и собственно типов УЗО следует обратить особое внимание на необходимость установки ограничителей перенапряжений (ОПН) (разрядников) при воздушном вводе". Там же показана схема электроснабжения коттеджа, где на главном вводе показано подключение ОПН с фазного и нулевого проводников на шину РЕ.
