9. Выбор типа и параметров УЗО

9.15. УЗО ТИПОВ АС, А И В

УЗО разделяют на типы:

• АС, реагирующие на дифференциальный синусоидальный переменный ток;
• А, реагирующие на синусоидальный переменный и пульсирующий постоянный дифференциальные токи;
• В, реагирующие на синусоидальный переменный, пульсирующий постоянный и постоянный дифференциальные токи.

Применение УЗО типа А целесообразно в обоснованных случаях, например, в цепях, содержащих потребители с тиристорным управлением без разделительного трансформатора.

УЗО типа В применяют в промышленных электроустановках со смешанным питанием - переменным, выпрямленным и постоянным токами.

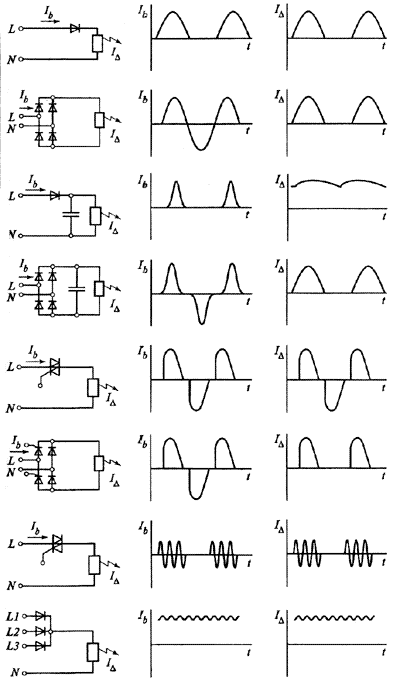

В табл. 9.3 приведены осциллограммы токов в цепях, содержащих различные управляемые и неуправляемые вентильные элементы, и указаны типы УЗО, допустимые к применению в указанных цепях.

Таблица 9.3.

Схема	Осцилограмма тока Ih	Осцилограмма тока ID	Допустимость применения УЗО типов
			АС	А
			Нет	Да
			Нет	Да
			Нет	Нет
			Нет	Да
			Да	Да
			Нет	Да
			Да	Да
			Нет	Нет
