4. Технические параметры устройств защитного отключения

4.1. НОРМИРУЕМЫЕ ПАРАМЕТРЫ УЗО

Согласно ГОСТ Р 50807-95 нормируются следующие параметры УЗО:

  • Номинальное напряжение (Un) - действующее значение напряжения, при котором обеспечивается работоспособность УЗО.
    Un = 220, 380 В.
  • Номинальный ток нагрузки (In) - значение тока, которое УЗО может пропускать в продолжительном режиме работы.
    In = 6; 16; 25; 40; 63; 80; 100; 125 А.
  • Номинальный отключающий дифференциальный ток (IDn) - значение дифференциального тока, которое вызывает отключение УЗО при заданных условиях эксплуатации.
    IDn = 0,006; 0,01; 0,03; 0,1; 0,3; 0,5 А.
  • Номинальный неотключающий дифференциальный ток (IDn0) - значение дифференциального тока, которое не вызывает отключение УЗО при заданных условиях эксплуатации.
    IDn0 = 0,5 IDn.
  • Предельное значение неотключающего сверхтока (Inm) - минимальное значение неотключающего сверхтока при симметричной нагрузке двух и четырехполюсных УЗО или несимметричной нагрузке четырехполюсных УЗО.
    Inm = 6 In.
  • Сверхток - любой ток, который превышает номинальный ток нагрузки.
  • Номинальная включающая и отключающая способность (коммутационная способность) (Im) - действующее значение ожидаемого тока, который УЗО способно включить, пропускать в течение своего времени размыкания и отключить при заданных условиях эксплуатации без нарушения его работоспособности.
    Минимальное значение Im = 10 In или 500 А (выбирается большее значение).
  • Номинальная включающая и отключающая способность по дифференциальному току (IDm) - действующее значение ожидаемого дифференциального тока, которое УЗО способно включить, пропускать в течение своего времени размыкания и отключить при заданных условиях эксплуатации без нарушения его работоспособности.
    Минимальное значение IDm = 10 In или 500 А (выбирается большее значение).
  • Номинальный условный ток короткого замыкания (Inc) - действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
    Inc = 3000; 4500; 6000; 10 000 А.
  • Номинальный условный дифференциальный ток короткого замыкания (IDc) - действующее значение ожидаемого дифференциального тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность.
    IDc = 3000; 4500; 6000; 10 000 А.

В ГОСТ Р 51326.1-99 содержится требование: "Изготовитель должен сообщить выдерживаемые УЗО значения интеграла Джоуля (I2t) и пикового тока (Ip). В случае если они не определены, применяют минимальные значения (табл. 4.1)".

Таблица 4.1.

Inc и IDc Ip, kA

I2t, kA2*c

In ? 16 16 < In ? 32 32 < In ? 40 40 < In ? 63 63 < In ? 80 80 < In ? 125
3000 Ip 1.10 1.85 2.35 3.30 3.70 3.95
I2t 1.20 4.50 8.70 22.5 36.0 65.0
4500 Ip 1.15 2.05 2.70 3.90 4.80 5.60
I2t 1.45 5.00 9.70 25.0 40.0 72.5
6000 Ip 1.30 2.30 3.00 4.05 5.10 5.80
I2t 1.60 6.00 11.5 28.0 47.0 82.0

Номинальное время отключения Tn - промежуток времени между моментом внезапного возникновения отключающего дифференциального тока и моментом гашения дуги на всех полюсах.

Стандартные значения максимально допустимого времени отключения УЗО типа АС при любом номинальном токе нагрузки и заданных нормами значениях дифференциального тока не должны превышать приведенных в табл. 4.2.

Таблица 4.2.

Время отключения Tn, с
IDn 2 IDn 5 IDn 500 А
0,3 0,15 0,04 0,04

Максимальное время отключения, установленное в табл. 4.2, распространяется также на УЗО типа А. При этом испытания УЗО типа А проводят при значениях токов IDn, 2IDn, 5IDn и 500 А с коэффициентом 1,4 (при IDn > 0,01 А) и с коэффициентом 2 (при IDn = <0,01 А).

Стандартные значения допустимого времени отключения и неотключения для УЗО типа S при любом номинальном токе нагрузки свыше 25 А и значениях номинального дифференциального тока свыше 0,03 А не должны превышать приведенных в табл. 4.3.

Таблица 4.3.

Дифференциальный ток IDn 2 IDn 5 IDn 500 А
Максимальное время отключения 0,5 0,2 0,15 0,15
Минимальное время неотключения 0,13 0,06 0,05 0,04

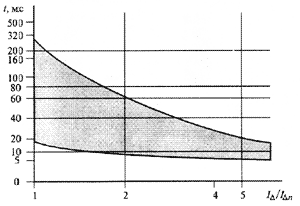

На рис. 4.1 приведена графическая интерпретация области срабатывания УЗО в зависимости от кратности дифференциального тока.

Рис 4.1. Времятоковая характеристика УЗО

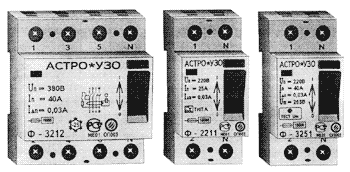

В качестве примера исполнения УЗО, отвечающего всем требованиям ГОСТ Р 50807-95, в табл. 4.4 приведены технические характеристики АСТРО*УЗО производства ОПЗ МЭИ. На рис. 4.2 показан внешний вид УЗО.

Таблица 4.4.

Наименование параметра Номинальное значение
Номинальное напряжение Un, B 220, 380*
Частота fn, Гц 50
Номинальный ток нагрузки In, A 16, 25, 40, 63, 80*
Номинальный отключающий дифференциальный ток (установка) IDn, мА 10, 30, 100, 300*
Номинальный неотключающий дифференциальный ток IDn0 0.5 IDn
Номинальная включающая и отключающая (коммутационная) способность Im, A 1500
Номинальный условный ток короткого замыкания (термическая стойкость) при последовательно включенной плавкой вставке 63 А Inc, A 10000
Номинальное время отключения при номинальном дифференциальном токе Тn, не более, мс 30
Диапозон рабочих температур, оС -25 - 40
Максимальное сечение подключаемых проводов, мм2 25.50*
Срок службы:
электрических циклов, не менее
4000
механических циклов, не менее
 10000

     * В зависимости от модификации устройства

Внешний вид УЗО
