3. УЗО - эффективное противопожарное и электрозащитное средство

3.1. ОБЩИЕ ПОЛОЖЕНИЯ

Устройства защитного отключения, реагирующие на дифференциальный ток, наряду с устройствами защиты от сверхтока, относятся к дополнительным видам защиты человека от поражения при косвенном прикосновении, обеспечиваемой путем автоматического отключения питания. Защита от сверхтока (при применении защитного зануления) обеспечивает защиту человека при косвенном прикосновении - путем отключения автоматическими выключателями или предохранителями поврежденного участка цепи при коротком замыкании на корпус.

При малых токах замыкания, снижении уровня изоляции, а также при обрыве нулевого защитного проводника зануление недостаточно эффективно, поэтому в этих случаях УЗО является единственным средством защиты человека от электропоражения.

В основе действия защитного отключения, как электрозащитного средства, лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам электроустановки, находящимся под напряжением (рис. 3.1). Из всех известных электрозащитных средств УЗО является единственным, обеспечивающим защиту человека от поражения электрическим током при прямом прикосновении к одной из токоведущих частей.

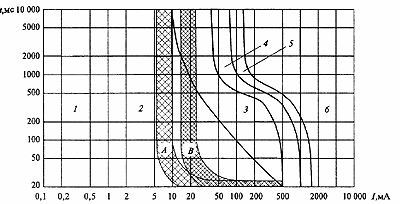

Рис 3.1. График областей физиологического действия на человека переменного тока (50-60 Гц) по МЭК 479-94, гл. 2,3 и времятоковые характеристики УЗО:

1 - неощутимые токи; 2 - ощутимые, но не вызывающие физиологических нарушений; 3 - ощутимые, но не вызывающие опасность фибрилляции сердца; 4 - ощутимые, вызывающие опасность фибрилляции сердца (вероятность <5%); 5 - ощутимые, вызывающие опасность фибрилляции сердца (вероятность <50%); 6 - ощутимые, вызывающие опасность фибрилляции сердца (вероятность >50%); А и В - времятоковые характеристики УЗО (I_Dn=10mA и I_Dn=30mA)

Другим, не менее важным свойством УЗО является его способность осуществлять защиту от возгораний и пожаров, возникающих на объектах вследствие возможных повреждений изоляции, неисправностей электропроводки и электрооборудования.

По данным ВНИИПО МВД РФ более трети всех пожаров происходят по причине возгорания электропроводки в результате нагрева проводников по всей длине, искрения, горения электрической дуги на каком-либо элементе, вызванных токами короткого замыкания.

Короткие замыкания, как правило, развиваются из дефектов изоляции, замыканий на землю, утечек тока на землю. УЗО, реагируя на ток утечки на землю или защитный проводник, заблаговременно, до развития в короткое замыкание, отключает электроустановку от источника питания, предотвращая тем самым недопустимый нагрев проводников, искрение, возникновение дуги и возможное последующее возгорание.

В отдельных случаях энергии, выделяемой в месте повреждения изоляции при протекании токов утечки, достаточно для возникновения очага возгорания и, как следствие, пожара. По данным различных отечественных и зарубежных источников, локальное возгорание изоляции может быть вызвано довольно незначительной мощностью, выделяемой в месте утечки. В зависимости от материала и срока службы изоляции эта мощность составляет всего 40-60 Вт. Это означает, что своевременное срабатывание УЗО противопожарного назначения с уставкой 300 мА предупредит выделение указанной мощности, и, следовательно, не допустит возгорания.

Первое устройство защитного отключения было запатентовано германской фирмой RWE (Rheinisch-Westfalisches Elektrizitatswerk AG) в 1928 г. (DRP № 552 678 от 08.04.28). Впервые принцип токовой дифференциальной защиты, ранее применявшийся для защиты генераторов, линий и трансформаторов, был применен для защиты человека от поражения электрическим током.

В 1937 г. фирма Schutzapparategesellschaft Paris & Co. изготовила первое действующее устройство на базе дифференциального трансформатора и поляризованного реле, имевшее чувствительность 0,01 А и быстродействие 0,1 с. В том же году с помощью добровольца - сотрудника фирмы, было проведено испытание УЗО. Эксперимент закончился благополучно, устройство сработало четко, доброволец испытал лишь слабый удар электрическим током, хотя и отказался от участия в дальнейших опытах.

Все последующие годы, за исключением военных и первых послевоенных, велась интенсивная работа по изучению действия электрического тока на организм человека, разработке электрозащитных средств и в первую очередь - совершенствованию и внедрению УЗО.

В 70-х годах, в нашей стране активно велись научно-исследовательские, экспериментальные и опытно-конструкторские работы по созданию и внедрению в широкую практику УЗО. На нескольких предприятиях было освоено производство УЗО, к сожалению, в малых объемах. Большое значение имело осуществленное в 80-е годы оборудование ряда школ страны устройствами УЗОШ (школьное). Это устройство до сих пор производит Гомельский завод "Электроаппаратура". Этот завод выпускает также устройства ЗОУП-25 (для сельскохозяйственного электрооборудования), УЗО-В (устройство разрабатывалось первоначально как УЗО-вилка - для подключения стиральных машин).

При реконструкции гостиницы "Россия" после печально известного пожара все гостиничные номера были оборудованы отечественными УЗО, изготовленными по специальному заказу одним из оборонных предприятий.

В 1960-70 гг. во всем мире, в первую очередь в странах Западной Европы, Японии, США началось активное внедрение УЗО в широкую практику.

В настоящее время сотни миллионов УЗО успешно, о чем свидетельствует официальная статистика, защищают жизнь и имущество граждан Франции, Германии, Австрии, Австралии и других стран от электропоражений и пожаров.

УЗО давно стало привычным и обязательным элементом любой электроустановки промышленного или социально-бытового назначения.

УЗО является обязательным элементом любого распределительного щита, этими устройствами оборудованы в обязательном порядке все передвижные объекты (жилые домики-прицепы на кемпинговых площадках, торговые фургоны, фургоны общественного питания, малые временные электроустановки наружной установки, например, устраиваемые на площадях на время праздничных гуляний), ангары, гаражи.

УЗО встраивают в розеточные блоки или вилки, через которые подключаются электроинструмент или бытовые электроприборы, эксплуатируемые в особоопасных - влажных, пыльных, с проводящими полами и т.п. помещениях.

Страховые компании при оценке риска, определяющего страховую сумму, обязательно учитывают наличие на объекте страхования УЗО и их техническое состояние.

В настоящее время на каждого жителя указанных стран приходится в среднем по два УЗО. Тем не менее, десятки фирм на протяжении многих лет стабильно, в значительных количествах производят эти устройства самых различных модификаций, постоянно совершенствуя их технические параметры.

Следует отметить, что термин "устройство защитного отключения - УЗО", принятый в отечественной специальной литературе, наиболее точно определяет назначение данного устройства и его отличие от других коммутационных электрических аппаратов - автоматических выключателей, выключателей нагрузки, магнитных пускателей и т.д.

За рубежом приняты следующие обозначения:

• В Германии, Австрии - Fehlerstrom-Schutzschalter (Fehlerstrom-Schutzeinrichtung). Сокращенно: FI-Schutzschalter (F-Fehler - повреждение, неисправность, утечка, I - символ тока в электротехнике, Schutzschalter - защитный выключатель, Schutzeinrichtung - защитное устройство);
• Во Франции - DD - disjoncteur differentiel (дифференциальный выключатель);
• В Великобритании - e.l.c.b. (earth leakage circuit breaker - выключатель тока утечки на землю);
• В США - GFCI (Ground Fault Circuit Interrupter - размыкатель тока утечки на землю).

Таблица 3.1

В настоящее время действует международная классификация УЗО, разработанная международной электротехнической комиссией (МЭК) - (табл. 3.1).

Принято общее название - RCD - residual current protective device.

Точный перевод - защитное устройство по разностному (дифференциальному) току.

Примечание.

Очень часто, даже в стандартах, встречается перевод слова "residual" как "остаточный", что вызывает различные недоразумения, поскольку в отечественной электротехнической терминологии нет термина "остаточный ток".

Другая неточность, также вкравшаяся в стандарты, это определение УЗО, как "устройства, управляемого остаточным током". Здесь нарушена элементарная причинно-следственная связь. Устройство не управляется этим током, а реагирует на него!

В последних отечественных стандартах (серии ГОСТ Р 51326, 51327) также нарушена терминология: в отличие от принятого в основном стандарте (ГОСТ Р 50807-95) определения, УЗО называется то выключатель дифференциального тока - ВДТ, то автоматический выключатель дифференциального тока - АВДТ, что вводит в заблуждение специалистов.

Часто применяется другое, не соответствующее стандартам название УЗО - "дифференциальный выключатель". Это название распространилось из переведенных не специалистами-электриками проспектов зарубежных фирм и относится к "УЗО со встроенной защитой от сверхтоков".
