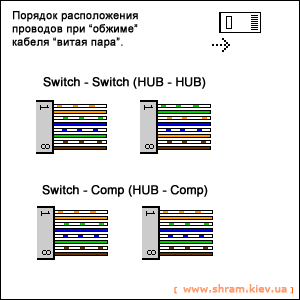

Как сделать пачкорд RJ-45 (Порядок разводки проводов)
Скачать схему "как сделать пачкорд"" (*.gif)
Virus Free by KAV

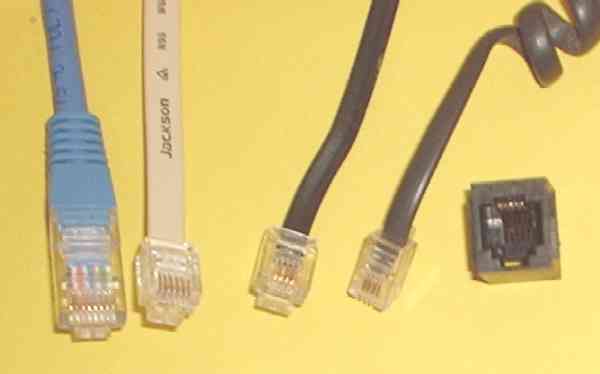

Слева направо, виды разъёмов:
- 8-контактный 8P8C, используются RJ45, это основной разъём, используемый при организации ЛВС;
- 6-контактный 6P6C, используется RJ25;
- 4-контактный 6P4C, используется RJ14 (также часто используется вместо 6P2C в RJ11);
- 4-контактный 4P4C разъём используемый для подключения телефонных трубок (часто ошибочно называют RJ9; RJ10).
Средние два разъема 6P6C и 6P4C могут быть вставлены в одну и ту же стандартную 6-контактную розетку (крайняя справа).
Registered Jack
RJ-registered jack (RJ, читается «ар-джей») — стандартизированный физический сетевой интерфейс включающий описание конструкции обоих разъёмов («вилки» и «розетки») и схемы их коммутации (цвета проводников витой пары). Используется для соединения телекоммуникационного оборудования. К таким стандартам относятся RJ11, RJ14, RJ25, RJ45 и другие. Зачастую в нашей стране названия стандартов ошибочно используются для обозначения разъёмов.
История
Рассматриваемые в данной статье разъёмы Registered Jack были первоначально разработаны и запатентованы компанией Bell Labs в 1975 для возможности унификации используемых разъёмов и упрощения работы при подключении оконечного оборудования.
Благодаря поддержке Федерального агентства по связи США очень быстро получили массовое распространение в телефонных сетях как стандарт при подключении абонентов.
Путаница в названиях
С этими стандартами связана большая путаница. Шестиместный разъём, часто применяемый в телефонии, может быть использован как RJ11, RJ14 или даже RJ25, которые по сути являются названиями стандартов, использующих этот физический разъём. RJ11 предполагает двухжильное соединение, в то время как RJ14 — четырёхжильное, а RJ25 использует все шесть жил.
Термин «RJ45» ошибочно употребляется для именования разъёма 8P8C, используемого в компьютерных сетях. На самом деле настоящий RJ45 физически несовместим с 8P8C, так как использует схему 8P2C с ключом. Ошибочное употребление термина «RJ45» вызвано, вероятно, тем, что настоящий RJ45 не получил широкого применения, а также их внешним сходством.
Основные виды разъёмов
В таблице приведены основные виды используемых разъемов и их возможные названия.
| Основное наименование | Маркировка | Описание | Аналог |
|---|---|---|---|
| RJ9 | 4P4C | разъём используемый для подключения телефонных трубок к телефонному аппарату | RJ10 RJ22 |
| RJ12 | 6P6C | шестиконтактный разъём, совместимый с телефонным, используется редко | RJ25 |
| RJ14 | 6P4C | наиболее популярный телефонный разъём бывает более дешевая вариация в которой используются только 2 контакта обозначается 6P2C | |
| RJ21 | 50-контактный | разъём используется для соединения АТС или другого телекоммуникационного оборудования, может называться разъём «Telco», или «Amphenol» | |
| RJ45 | 8P8C | основной разъём используемый в телекоммуникационном оборудовании, встречаются вариации с ключом маркируется как RJ-49S | |
| RJ50 | 10P10C | разъём используемый в ИБП American Power Conversion и Eaton Corporation |
Разводка шестиместного разъёма
|
Контакт |
RJ9 |
T/R |
± |
Цветовая кодировка (совр.) |
Устаревш. |
|---|---|---|---|---|---|
| 1 | X | R | + |  белый/оранжевый |
 жёлтый |
| 2 | X | R | - |  оранжевый |
 зелёный |
| 3 | X | T | - | зелёный |
 красный |
| 4 | X | T | + |  белый/зелёный |
 коричневый |
Разводка четырёхместного разъёма
| Контакт | RJ25 | RJ14 | RJ11 | Провод | T/R | ± | Цветовая кодировка (совр.) | Устаревш. |
|---|---|---|---|---|---|---|---|---|
| 1 | X | 3 | T | + | белый/зелёный |
оранжевый |
||
| 2 | X | X | 2 | T | + | белый/оранжевый |
чёрный |
|
| 3 | X | X | X | 1 | R | - |  синий/белый |
красный |
| 4 | X | X | X | 1 | T | + |  белый/синий |
зелёный |
| 5 | X | X | 2 | R | - |  оранжевый/белый |
жёлтый |
|
| 6 | X | 3 | R | - |  зелёный/белый |
 синий |
