Простой цифровой термометр своими руками.

Применить такой термометр с выносным датчиком, подключаемый к компьютеру через COM порт, возможно начиная от поддержания климатических условий различных хранилищ, инкубаторов, аквариумов, контролем температурных режимов высококлассной аудиоаппаратуры и заканчивая наблюдениями за погодными условиями с сохранением данных для дальнейшей их обработки, т.е. в любых местах, где удовлетворяет диапазон измеряемых температур и погрешность термометра.

К одной 2-х(3-х) проводной линии можно подключить несколько датчиков, и таким образом, при минимальных затратах, контролировать температуру в нескольких точках.

Для сборки электронного термометра понадобятся следующие компоненты:
1) Термодатчик DALLAS DS1820 — самая главная часть всей схемы, датчиков можно прицепить несколько параллельно. По описанию каждый сенсор имеет собственный 64 битный ID, что позволяет использовать одновременно 100 сенсоров на шине, длиной 300 м, проверить не довелось, но два датчика на шине длиной 5 метров успешно работают.
2) Стабилитроны на 3.9V, 6.2V, 5.6V, самой минимальной мощности — они компактнее.
3) Диод Шоттки, использовались 1N5818 в количестве 2шт.
4) Диод 1N4148 — 1шт.
5) Резистор 1,5кОм, 0,25Вт — 1шт.
6) Конденсатор 10мкФ, 16V — 1шт.
7) 9-контактный разъем COM-порта, тип — мама.
8) Корпус для разъема.

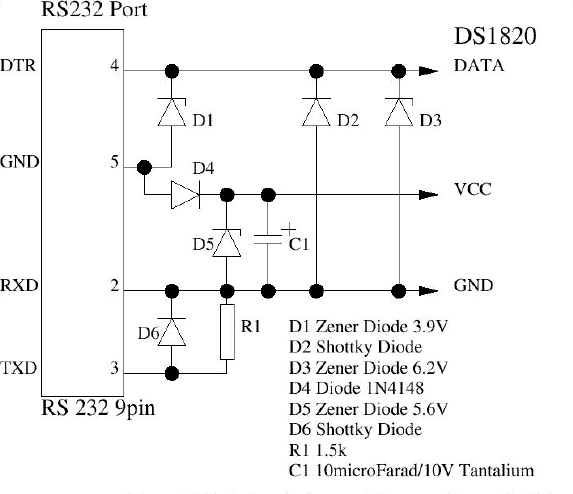

Компоненты необходимо собрать по следующей схеме:

DS18S20 (DS1820) - Цифровой термометр с однопроводным интерфейсом в стандарте MicroLAN, диапазон измеряемых температур от -55°С до +125°С. Абсолютная погрешность преобразования меньше 0,5°С в диапазоне контролируемых температур от -10°С до +85°С (для DS1820 - 0,5°С в диапазоне от 0°С до +70°С). Результирующие значение температуры считывается из прибора как девятиразрядное слово. Максимальное время полного преобразования ~750мс (для DS1820 - ~500мс). Узел 1-Wire- интерфейса прибора организован таким образом, что существует теоретическая возможность адресации неограниченного количества подобных устройств на одной однопроводной линии. Термометр имеет индивидуальный 64-разрядный регистрационный номер (групповой код 010Н) и обеспечивает возможность работы без внешнего источника питания, только за счет паразитного питания однопроводной линии. Питание прибора через отдельный внешний вывод производится напряжением от 3,0В до 5,5В. Термометр размещается в транзисторном корпусе TO-92.

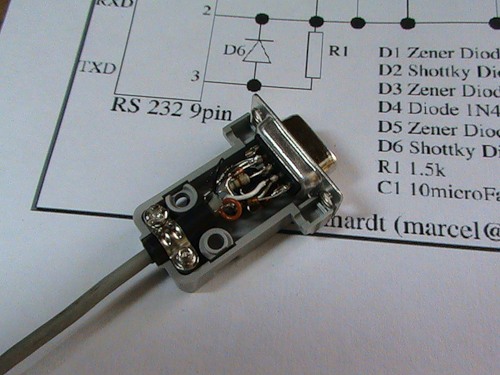

Монтаж можно вести прямо на разъеме, при некоторой сноровке, достаточно плотный монтаж можно уместить в корпусе разъема, что несомненно удобно и практично.

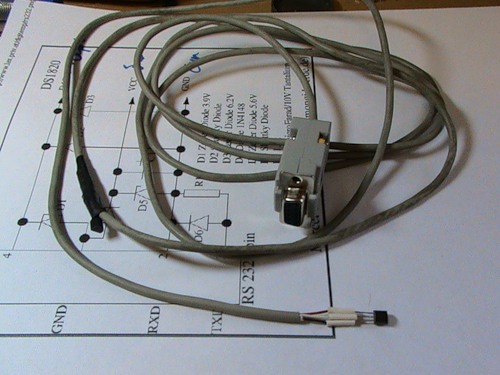

Термометр готов, и что особенно хорошо, все работает без какой либо калибровки сенсоров. Остается только подключить датчик к COM порту компьютера и установить программу измерения температуры.

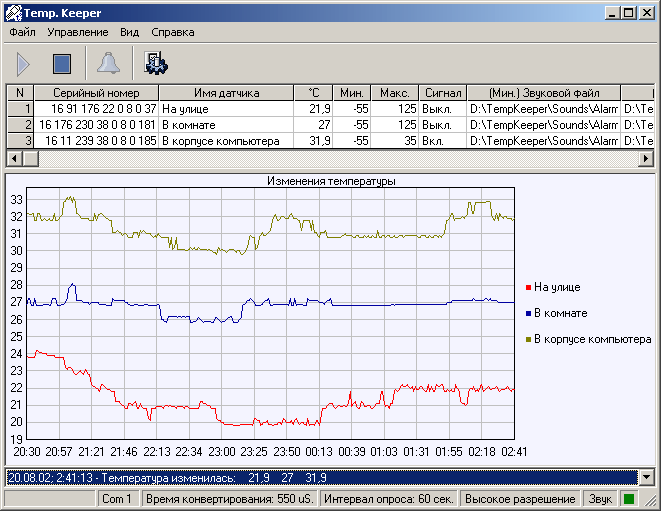

Программа Temp. Keeper предназначена для контроля и наблюдения за температурой и влажностью различных объектов или сред, в которые будут помещены датчики.



Вы сможете визуально наблюдать на компьютере за происходящими изменениями, а так же контролировать нахождение указанных параметров в норме, предупреждая Вас звуковым сигналом, если потребуется.

Основные возможности программы:
- Автоматическое нахождение подключенных датчиков по команде
- Индивидуальные настройки сигнализации для каждого датчика
- Два режима опроса, позволяющих работать как с датчиками, использующими паразитное питание, так и с датчиками с внешним питанием
- Отображение измеряемых параметров на графике для более удобной оценки их изменений
- Выдача выбранного для каждого объекта звукового сигнала
- Вычисление средней температуры в помещении при многоточечном контроле
- Отображение измеряемых параметров в системном трее для одного из датчиков
- Программа рассчитана на работу под управлением ОС Windows 95, 98, 2000, NT4 (требуется Servis Pack 3 или выше).
