Собираем сабвуфер своими руками!

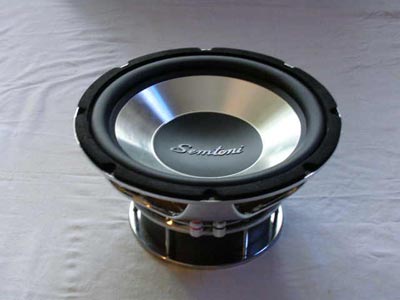

Мысль собрать сабвуфер не давала мне покоя уже несколько месяцев. И вот однажды зайдя в «Радиолавку» мне на глаза попался НЧ-динамик Semtoni, и я решил его купить…

Следующую неделю посвятил рачету сабвуфера. Скачал несколько программ для расчета корпусов сабвуферов (DLSBox2000, JBL-Speakershop, WinISD…) Больше всего мне понравилась прога DLSBox2000. С ее помощью и расчитал саб. И вот что получилось - эффективность данного оформления (ФИ) для моего динамика составляет 76%, объем - 37 лиров (внешними размерами 45х35х35см.), фазоинвертор 75х100мм. (диаметр/длинна).

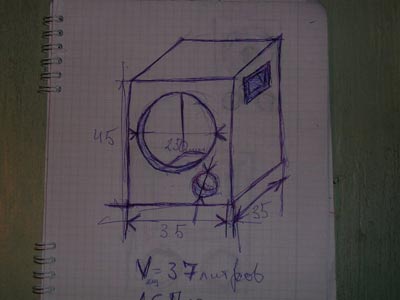

Потом нарисовал на бумаге эскиз, и начал его изготовление.

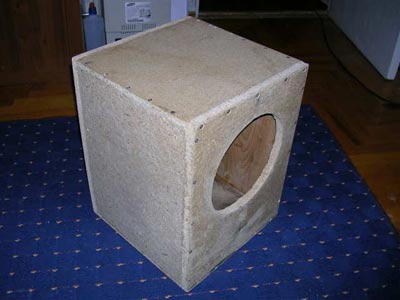

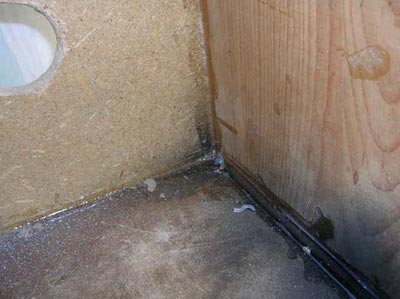

Все стенки скрутил шурупами длинной 50мм. Все соединения посажены на клей ПВА (совет – клей жалеть не надо, лишнее выдавится). Внутри для пущей надежности швы промазал силиконовым герметиком. В принципе это не обязательно, но уж лучше промазать и забыть, чем потом снова разбирать.

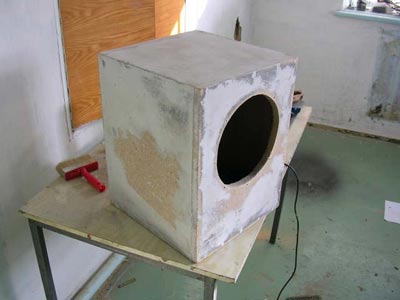

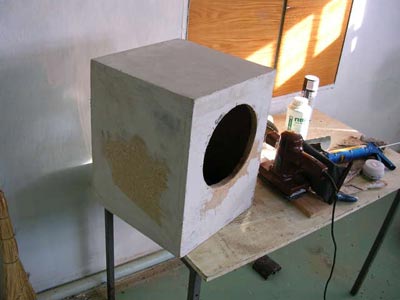

Далее приступил к шпаклевке. Шпаклевку использовал автомобильную, двухкомпонентную (Изготовить шпаклевку можно и самому, смешав мелкие опилки дерева и клей ПВА, как вариант). Когда шпаклевка высохла, я отшлифовал корпус практически до идеальной плоскости.

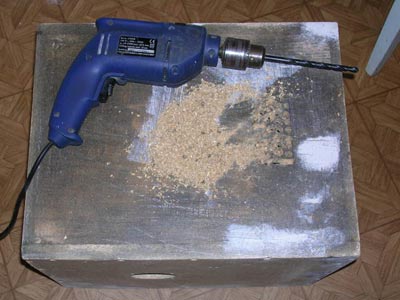

Затем вырезал отверстия под фазоинвертор, розетку, под ручки-карманы.

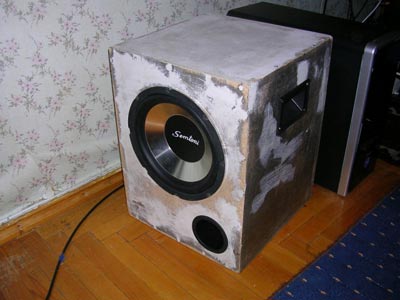

Собираем сабвуфер, для того, чтоб посмотреть, как звучит.

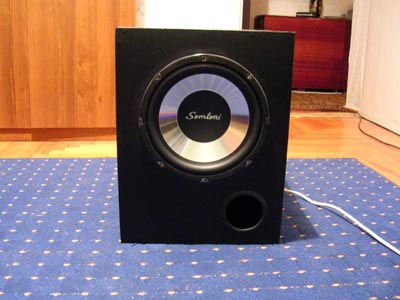

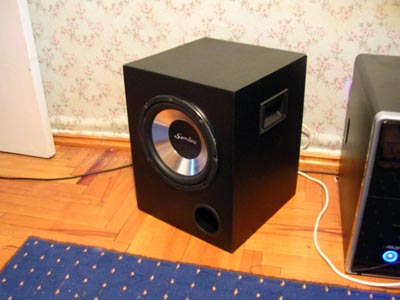

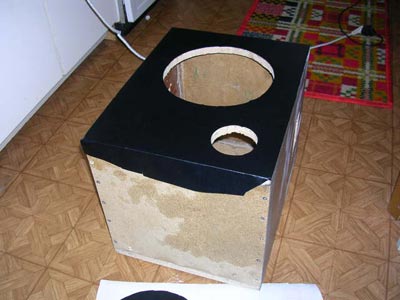

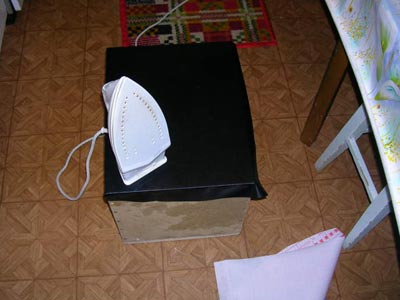

Все мои сомнения по поводу правильности расчета объема ящика в миг развеялись – самодельный сабвуфер играл мягкий ровный бас. Убедившись в том, что ничто нигде не свистит, я поснимал «фурнитуру» и приступил к оклейке корпуса самоклейкой бумагой с фактурой кожи. Собрал.

Затраты на изготовление сабвуфера:
НЧ-динамик Semtoni 10”(25 см) 350w(rms, max) – 1100 рублей.
ДСП 20мм. – бесплатно, найдено на чердаке
Клей ПВА – бесплатно, уже был в наличии
Саморезы 50мм. 100шт. – 26 рублей
Герметик силиконовый, прозрачный – 59 рублей
Пистолет для герметика – 40 рублей

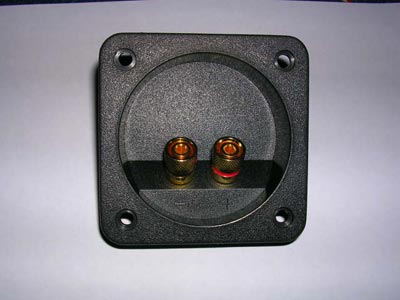

Розетка с клеммами – 65 рублей
Акустический провод 1м. – 60 рублей

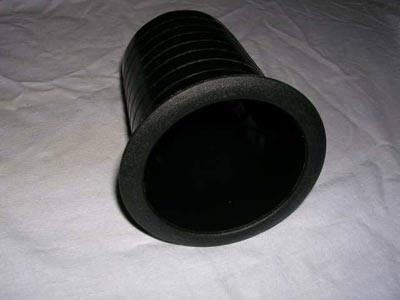

Фазоинвертор 75х100мм. – 40 рублей

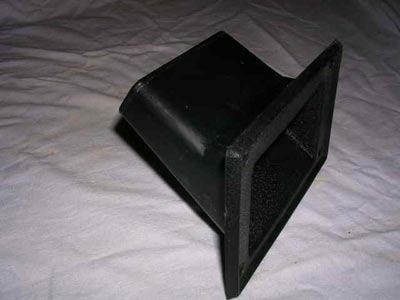

Ручки «Карманы» 2шт. - 100 рублей

Итого около 1800 руб.
