СНПЧ (система непрерывной подачи чернил) своими руками.

Уверен, каждый человек, который пользуется струйным принтером, когда в нем заканчиваются чернила, думает про себя: «Ну вот! Опять! Теперь снова менять картридж! Снова прочищать сопла!.. Надоело уже!..»

Сейчас широкое распространение получила система НПЧ, или в полном варианте – система непрерывной подачи чернил, когда краска к печатающим головкам подается не из картриджей, а из довольно вместительных баночек.

Чем эта система хороша? Ответов несколько. Перечислим:
- Вам больше никогда не придется менять картриджи!!!
- Объем баночек с чернилами значительно больше, чем объем картриджей, поэтому системы без дозаправки хватает на очень большой промежуток времени.
- Для перезаправки достаточно лишь открутить пробку с трубочкой из пустой баночки и переставить ее на новую – полную.
- Один фирменный картридж стоит чуть ли не на порядок выше, чем значительно большая по объему баночка тех же чернил.
- Но самый интересный плюс в том, что такую систему можно собрать дома, и займет эта работа от силы пару-тройку часов, конечно, если у Вас есть в наличии нужный инструмент, голова на плечах, мозг в голове, пара прямых рук, а главное, желание!

Собственно, в данной статье я поведаю вам историю о том, как самостоятельно собрать СНПЧ.
Итак, для начала, что нам понадобится:

Из того, что должно быть
Ножницы
Скотч
Клей «супер-момент»
Плоская отвертка
Резиновые перчатки
Газетки
Шприцы (можно один, но желательно по количеству цветов в Вашем принтере)
Старые использованные картриджи для Вашего принтера

Из того, что надо купить
Тоненькие эластичные, желательно прозрачные трубочки (я брал 3 мм внешним диаметром).
Бутылочки с краской (должны продаваться в компьютерных магазинах).

Лично я купил трубочки на рынке в ларьке радиодеталей… Взял с запасом – пять трубочек по полтора метра каждая. Обошлось это мне в 50 рублей.

С краской мне повезло, так как прямо недалеко от дома в супермаркете открылся отдел, торгующий именно чернилами для принтеров. Это самая накладная часть затеи, ибо мне четыре баночки (под четыре цвета) обошлись в 1150 рублей. Но я не особо напрягся, потому как один фирменный картридж для моего принтера стоит и то дороже!

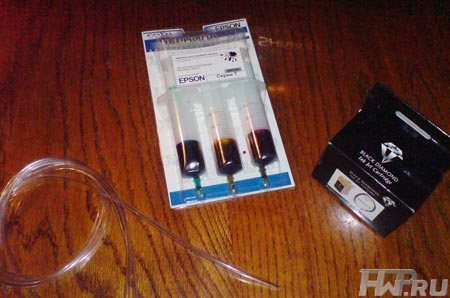

На рисунке выше: слева трубочки, справа цветной картридж, по центру старенькие шприцы для перезаправки принтера…

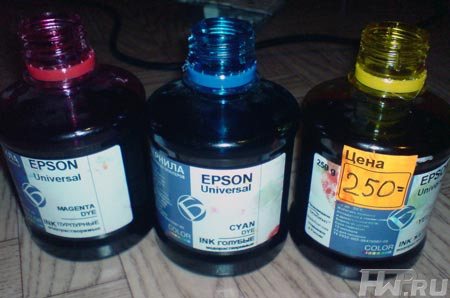

Вот так выглядят баночки с краской.
Процесс изготовления СНПЧ

Так, когда все найдено и куплено, начинается самое интересное – процесс сборки. В своем примере я буду экспериментировать над цветным картриджем для принтера EPSON Stylus C60. Итак, первое, что надо сделать – это помыть трубочки под теплой водой с мылом как снаружи, так и внутри. Затем их следует положить на батарею, чтобы они полностью высохли и чтобы изнутри испарился конденсат.

Далее, если Ваш картридж относительно новый, т.е. если в нем еще нет засохших чернил, то НИ В КОЕМ СЛУЧАЕ ЕГО НЕ РАЗБИРАЕМ!!!!!! Ну, а если же ему уже лет пять, то мы его все равно не разбираем!! Мы надеваем резиновые перчатки, идем в ванную и начинаем с помощью шприца прогонять через картридж воду. Для этого наливаем водичку в шприц, вставляем иглу в дырочку на крышке картриджа (любую из двух, сокрытых под наклейкой) и впрыскиваем ее туда. Если картридж фирменный, то придется еще чем-нибудь типа очень маленькой отверточки открыть клапан, расположенный в сОпле (не путать ударение!!!). И так несколько раз, пока цвет вытекающей жидкости не станет бледнеть. Ну, конечно, если Вас просто прет увидеть, что же у картриджа внутри, пожалуйста, валяйте, но учтите, что собрать его обратно будет очень трудно. Если уж вы его разобрали, то прочистите его полностью, вынув поролоновые прокладки и промыв их.

Внимание! Перед разборкой обязательно надо надеть резиновые перчатки и положить газетки на стол, мы ведь не хотим, чтобы после работы на поверхности стола у нас красовалась доселе невиданная картина Пикассо!.. Хотя, кому как!.. :) Под разборкой понимается снятие верхней крышки картриджа. Снимать ее следует очень аккуратно, чтобы не повредить крепления. После разборки и промывки необходимо полностью высушить все детальки картриджа.

Итак, после высыхания, начинается следующий этап – втыкание! Да, теперь Вам предстоит повтыкать трубочки в заправочные отверстия крышки картриджа. Заправочное отверстие на EPSON-овских картриджах – это дырочка примерно посередине крышки. Если трубочка великовата, то берем какую-нибудь крестообразную отвертку и проковыриваем отверстие потолще. Ковыряем до тех пор, пока трубка не начнет с трудом, но пролазить в дырочку.

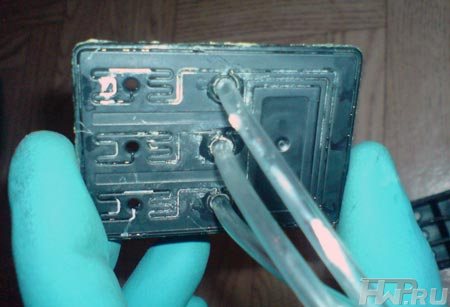

Проделываем эту операцию для каждого цвета. Теперь вставляем трубки. В принципе, не важно, насколько глубоко Вы их впихнете, но я каждую воткнул где-то на 5мм. Когда вставили, очень качественно приклеиваем, чтобы добиться герметичности в этих местах.

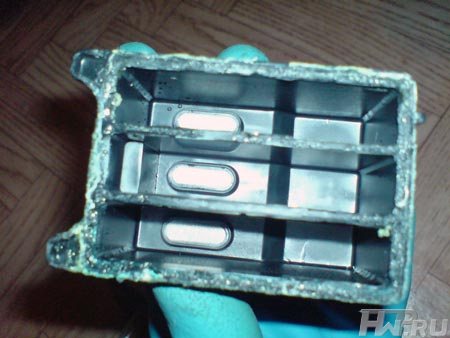

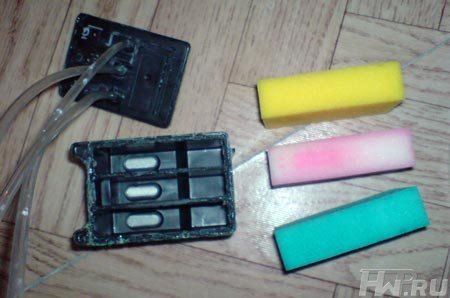

Теперь, если Вы разбирали картридж, берем поролон, вставляем его на место и также очень качественно приклеиваем крышку с трубочками к картриджу (ВНИМАНИЕ!!! Если картридж цветной, то необходимо проклеить его так, чтобы загерметизировать каждый отсек для чернил, т.е. нанести клей сверху и на перегородки отсеков. Я этого сразу не сделал, и потом все разбирать пришлось!).

Не должно остаться ни единого места, откуда мог бы подсасываться воздух, иначе система работать НЕ БУДЕТ! НО, не заклеивайте пока заводские воздуховоды (это такие маленькие дырочки, ближе к верху крышки картриджа). Ждем, пока все полностью высохнет. Теперь выбираем нужную длину трубочек (у меня примерно 60-70 см) и отрезаем лишнее от свободных концов. Вот, теперь у нас есть готовая к началу эксплуатации рабочая часть СНПЧ.

Берем конструкцию, подходим к принтеру, снимаем прижимное крепление с каретки и ставим картридж на свое место, приклеив его скотчем, а лучше закрепив хомутиком. Стоять он должен насмерть, т.е. совсем не двигаться.

Тут начинается самая грязная работенка. Надо подать чернила в картридж и хотя бы частично заполнить шланг. Для этого берем шприц, засасываем в него чернил и начинаем заливать в трубку, предварительно подняв ее конец выше принтера. ВНИМАНИЕ! Не перепутайте цвета!!! Иначе придется делать все сначала!

Так, как только по трубочке чернила начали попадать в картридж, закрываем какой-нибудь затычкой отверстие, куда только что лили краску. Как затычка может сойти обычная пожеванная жвачка. Только не перестарайтесь! Помните, что потом ее надо будет оттуда убрать и внутри трубки не должно остаться ни единой частички от затычки. Проделываем эти действия для всех остальных трубочек. В результате у меня получилось три заполненные чернилами трубки с жвачками на конце. Теперь берем еще жвачку, или лучше какие-нибудь маленькие резиночки и закрываем ими отверстия воздуховодов, которые я выше по тексту просил не заклеивать. Для надежности и герметичности поливаем только что закрытые места тем же клеем "момент".

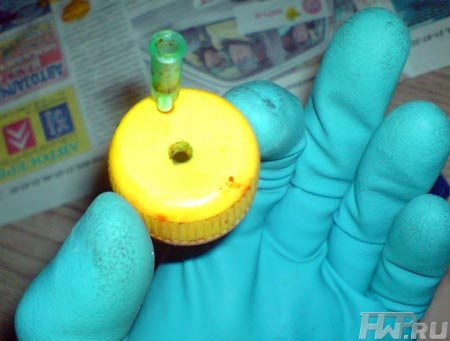

Вот, ну а теперь осталось проделать в крышке каждой банки с чернилами по два отверстия (одно для трубки, второе – для воздуха) и, удалив жвачку, вставить трубочки на место, протолкнув их почти до самого низа банки. Отверстие для воздуха советую делать следующим образом: берете иголку от шприца, протыкаете насквозь пробку, а сверху в эту зелененькую пластмассовую штучку на иголке пихаете чуть-чуть поролона, или просто маленький кусочек салфетки, в качестве воздушного фильтра.

Все! Работа по части сборки завершена. Теперь просто жизненно необходимо обнулить чипы картриджа. Для этого стоит скачать утилитку SSC Utility, которую Вы можете обнаружить по адресу http://www.ssclg.com/epson.shtml. Далее установите ее, она должна свернуться в трей. После этого кликните правой кнопкой мыши по иконке программы в трее и выберите «Сброс счетчиков -> сбросить все счетчики». Все действия должны совершаться при включенном принтере. После появления окошка с надписью «Сделано!», нажимаем «ОК», выключаем принтер на пару-тройку секунд и снова его включаем. Должно обнулиться.

Теперь остается лишь прокачать систему прочисткой сопел и печатать, печатать, печатать!.. Кстати, сейчас можно не скупиться на прочистку! Чернил хватит!

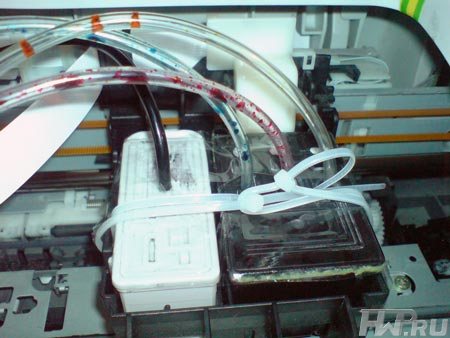

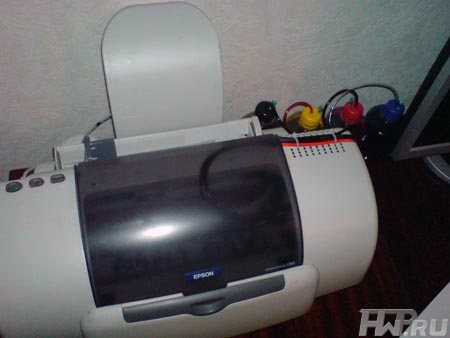

Вот так выглядит мой принтер в конечном варианте с полностью установленным и настроенным прибором:

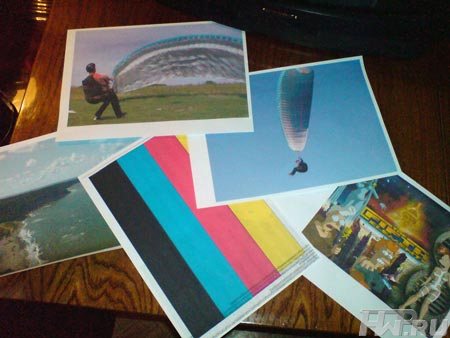

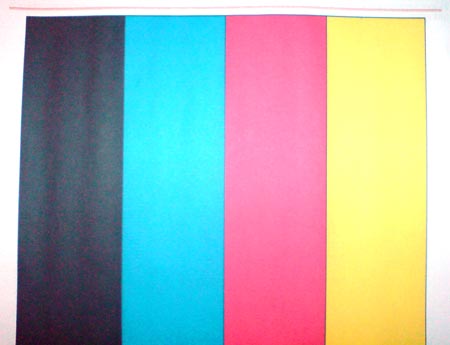

А вот так выглядят фотографии, картинки и тестовые страницы, распечатанные после настройки (прослеживается еле заметная полосатость по синему цвету, но она легко устраняется при чистке головок):

P.S. Вынужден, также, написать еще маленькое дополнение к истории… Я свою систему делал без инструкций и основываясь лишь на картинке, увиденной в сети. Поэтому допустил очень много ошибок, которые, надеюсь, благодаря этой статье, не допустите Вы. Но, для надежности, еще разок уточню ошибки, допущенные мной:
1. Я разобрал цветной картридж!!! Этого делать не стоило, ибо собрать обратно мне его так и не удалось, благо, в кладовке нашелся еще один рабочий!!
2. Большинство операций я проводил без перчаток. Как следствие, с разноцветными руками ходил около двух недель…
Вместо жвачки поначалу я использовал, как это ни странно, но свой язык, за что и поплатился тем, что хлебнул немножко синих чернил. Не делайте так, чернила очень невкусные! :)
3. Когда уже все собрал и выгонял воздух из системы с помощью прочистки головок, я малость перестарался. Принтер вообще перестал работать и стал жалобным окном предупреждения просить меня поменять его детали!!! О_О После недолгих поисков по сети, я обнаружил, что пришла пора поменять памперс принтера (блок прокладок, куда отводятся отработанные при прочистке чернила). Это ж надо, оказывается чистил так старательно, что этот блок переполнился и чернила чуть ли не переливались через края!!! В общем, поглядел я на этот памперс и смекнул, что надыбать такой же не получится, поэтому сделал систему отвода чернил не в прокладку, а в отдельную баночку… Но это уже отдельная история… Короче, не чистите принтер слишком много!!!

P.P.S. Само собой разумеется, что, если Вы возьметесь за создание аналогичного прибора, Вы должны осознавать, что после таких экспериментов Ваш принтер может не выжить, и Вы должны перед началом работ к этому морально подготовиться и убедить себя в том, что автор этой статьи, т.е. я, никакой ответственности за содеянное Вами не несет! Но, будем надеяться, что этого не случится, и принтеру Вашему достанется еще одна жизнь – новая, лучшая жизнь! =)

Удачи Вам, в изготовлении подобного прибора, да и просто, удачи!
