Изготовление самодельного пескоструйного аппарата.

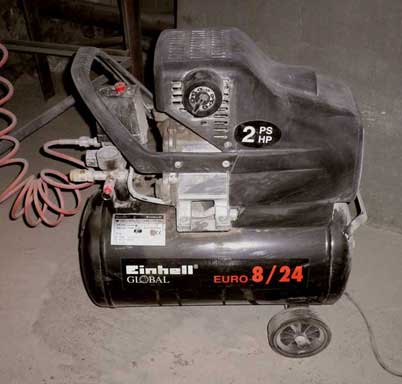

Предлагаю вашему вниманию конструкцию портативного пескоструйного аппарата для декоративных работ, моддинга и прочих нужд. Он конечно не лишён некоторых недостатков, что впрочем перекрывается тем, что появляется возможность в домашних условиях делать вполне профессиональные вещи. Аппарат позволяет наносить пескоструйною гравировку на стекло и другие материалы и удалять старую краску. Аппарат работает от небольшого компрессора который можно приобрести за 3500 рублей. (рис.1) В качестве песка используется обычный строительный песок, его только надо просеять через мелкое сито. Можно и купить готовый просеянный песок. Работы следует производить в отдельном помещении или на открытом воздухе.

При работе следует позаботиться о защите глаз и открытых участков тела так, как рикошеты песчинок могут поранить глаза и вонзиться в кожу. Да и пыль не способствует укреплению здоровья.

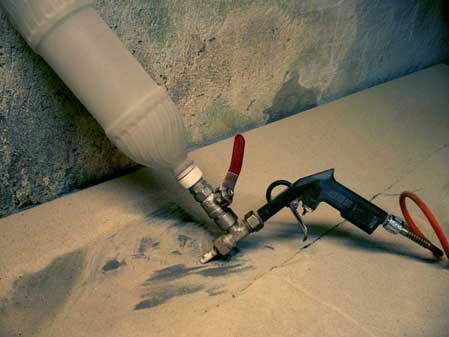

Итак, внешний вид самодельного пескоструйного аппарата представлен на рисунках.

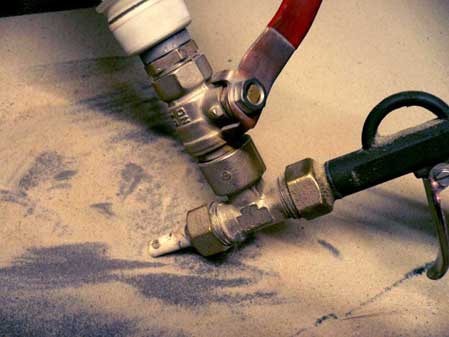

Как видно из рисунка, аппарат изготовлен из пластиковой бутылки, водопроводного шарового крана, тройника и клапана от краскопульта. Некоторые части необходимо выточить на токарном станке. Вкладыш представляет собой инжектор, в точке схождения конических отверстий образуется область низкого давления и воздух попавший в бутылку по шлангу устремляется туда, захватывая песчинки. Краном регулируется расход песка.

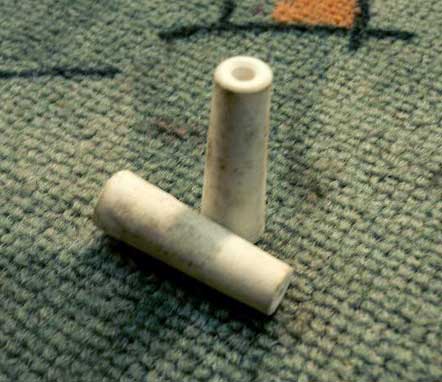

К смесителю при помощи резьбовой шайбы прикручена пробка от той же бутылки. Попытка изготовить подобную пробку из стали не увенчалась успехом. Так что придётся смириться с необходимостью заменять износившиеся пробки. Единственная деталь, которую пришлось приобрести – это керамическое сопло от зуботехнической пескоструйной машины. Стоит комплект около 150 рублей и продаётся в магазинах медтехники.

Первоначально я сделал сопло из стали с отверстием 2.5 миллиметра, но уже через пятнадцать минут работы отверстие стало около пяти миллиметров и производительность сильно снизилась ввиду уменьшения скорости потока. Размеры в общем не критичны, каждый, кто захочет повторить сможет сам всё рассчитать, главное понять принцип.

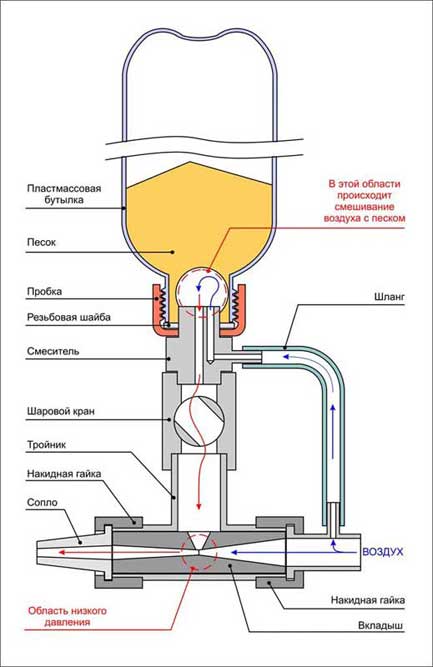

Принцип работы самодельного пескоструйного аппарата хорошо понятен по рисунку. После нажатия на курок, воздух попадает в канал пистолета, создаёт избыточное давление в бутылке и попадает в самодельный вкладыш, где и смешивается с песко-воздушной смесью поступающей из бутылки через регулировочный вентиль. Далее, песковоздушная смесь под давлением выходит через керамическое сопло.., именно так и работают пескоструйные аппараты.

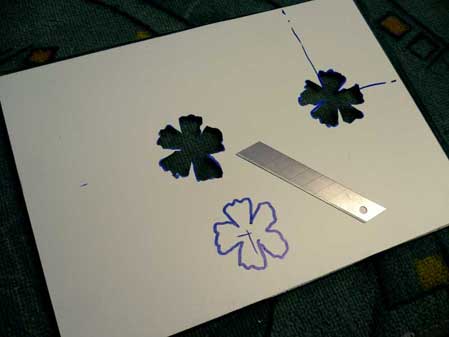

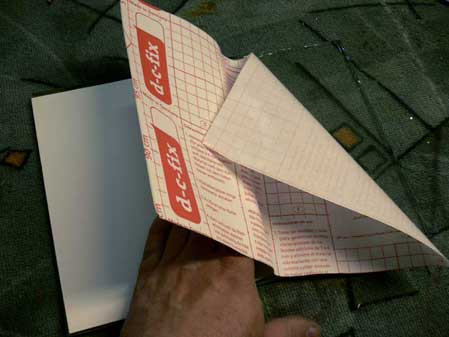

А вот пример гравировки по стеклу. Заклеить стекло самоклящейся плёнкой, на которой нарисовать какой либо рисунок и вырезать его по контуру.

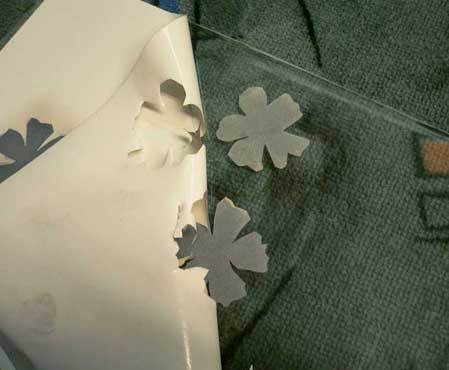

После этого обработать струёй песка (фотографировать процесс не решился из за разлёта песчинок и реальной возможности испортить фотоаппарат), после плёнку снять.

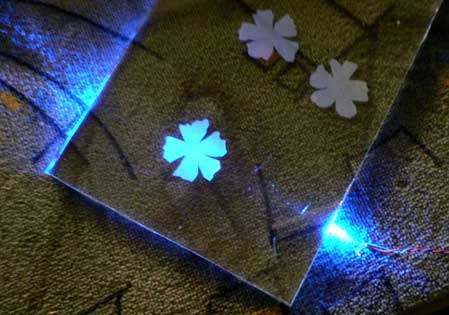

Гравированный рисунок хорошо подсвечивается светодиодами. Рисунок получается гораздо четче, чем гравировать дремелем. Проходя песком несколько раз можно варировать глубину гравировки. Возможно прорезать отверстия в стекле. Для этого надо в стальной пластине толщинойокол двух миллиметров просверлить отверстие и расположив пластину отверстием в нужном месте обрабатывать круговыми движениями по всей площади отверстия. На это уходит около трёх четырёх минут и бутылка песка. Края отверстия получаются очень чистыми, без сколов и трещин. Возможно прорезание квадратных отверстий.

Недостатком конструкции считается необходимость постоянно засыпать песок в бутылку, но ведь и аппарат не рассчитан на промышленное производство. При работе в помещении (НЕ В КВАРТИРЕ! Потом песок не выгребете никогда!) песок можно собрать, просеять и использовать вторично.

При помощи пескоструйного аппарата можно изготавливать действительно потрясающие вещи.
