Компьютерный МОДДИНГ.
Компьютеры в наше время становятся неотъемлемой частью нашей жизни, становятся нашими помощниками и друзьями. Корпуса компьютеров в большей части однотипные и монотомны. И каждый хочет внести изюминку в свой компьютер, сделать его неповторимым. Вот эти факторы и толкают людей создавать свои шедевры, и для некоторых, моддинг, является целью жизни.
Чтобы создавать шедевры не обязательно быть профессионалом. И в доказательство этого, я представляю вам Макса Эрладссона.
Макс Эрладссон (Max Erlandsson) - начинающий моддер из Швеции. По его первой работе уже можно судить о его таланте - настолько она впечатляет.
Макс - большой любитель научной фантастики. Поэтому первоначально мод задумывался в стиле атомного реактора. Название пришло само по себе - Холодный Сплав.

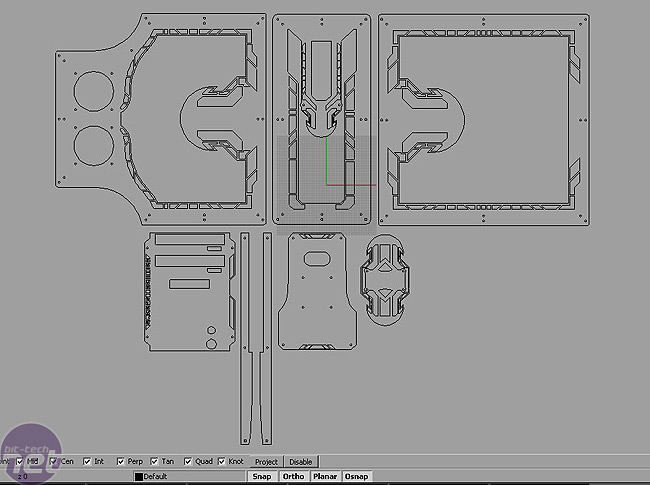

В проекте моддер решил использовать большое количество деталей из металла и оргстекла. Для облегчения процесса изготовления панелей нужной формы было решено использовать технологию лазерной резки. Это позволило сэкономить не только время, но также и силы. Макс решил использовать 2,5 мм металлические пластины. Для разработки формы панелей использовался дизайнерский пакет Rhinoceros 3D 3.0.

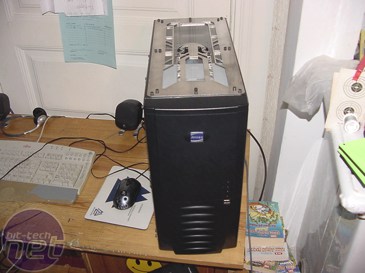

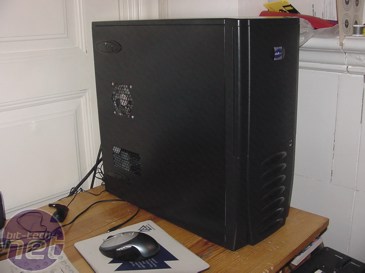

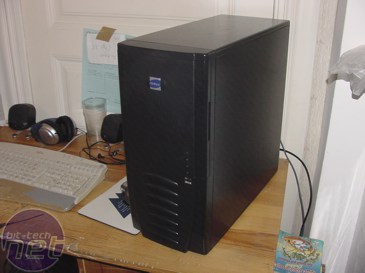

Жертвой моддера стал корпус Antec SLK3000B. В своем изначальном виде он выглядит слишком скучным. Но этому SleepStreamer решил положить конец.

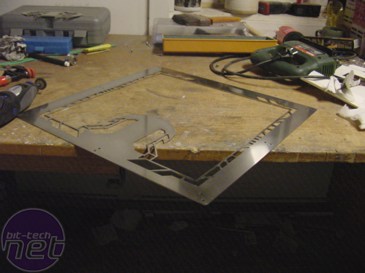

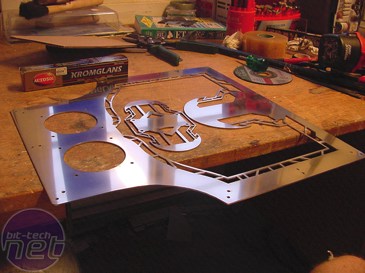

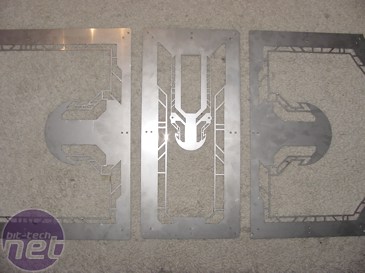

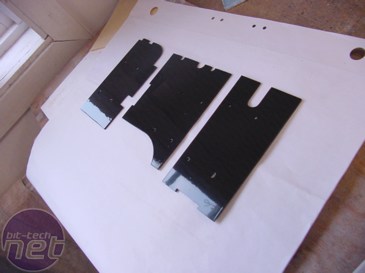

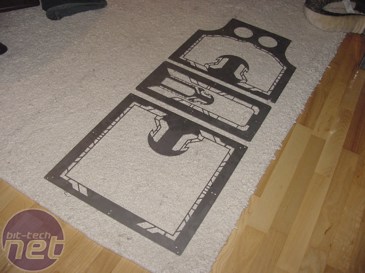

После возвращения пластин из цеха лазерной резки можно было приступать к первому этапу моддинга. Панели выглядят безупречно, за исключением небольших помарок на некоторых поверхностях деталей. Но и это можно легко исправить.

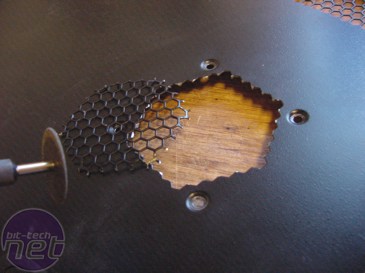

Для плотного прилегания металлических панелей к боковым стенкам корпуса необходимо было спилить стандартные решетки вентиляционных отверстий в правой крышке корпуса.

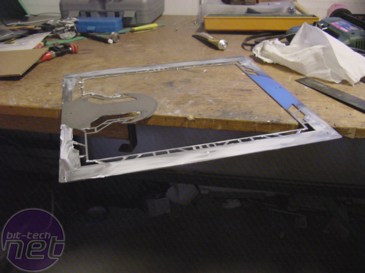

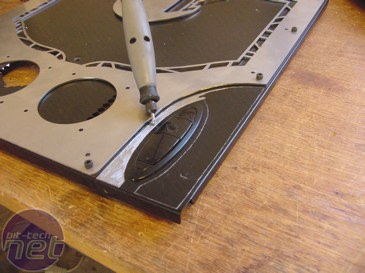

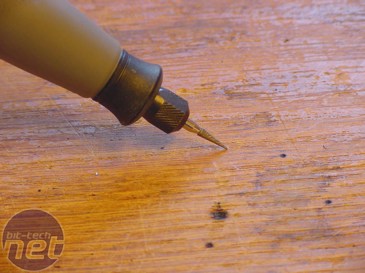

С помощью инструмента для гравировки был нанесен дополнительный орнамент на стандартные боковые стенки корпуса. Как вы можете заметить, черная краска была стерта, и обнажилась чистая сталь.

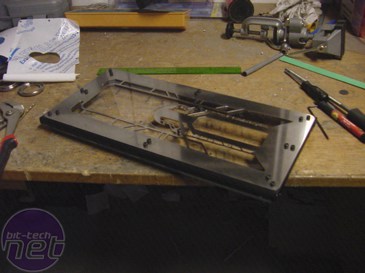

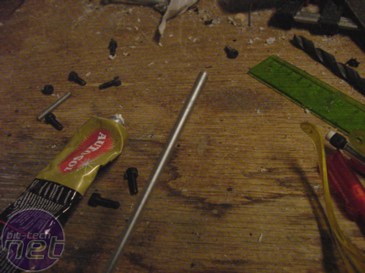

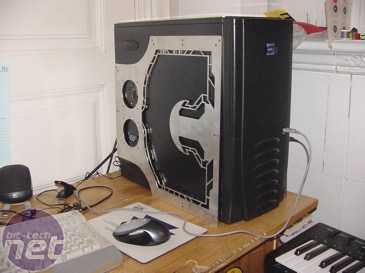

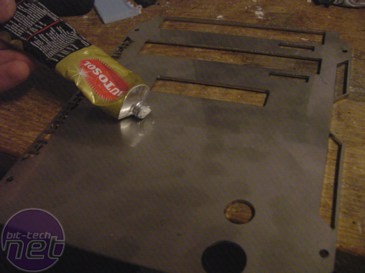

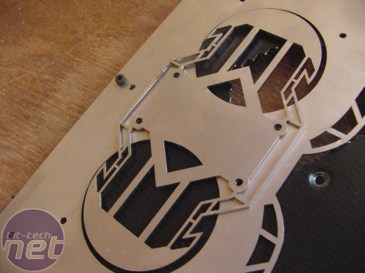

По окончанию работы с правой стороной, нарезанная панель была отполирована с помощью автомобильного средства "Автосоль". Оно хорошо подходит для данного типа металла и замечательно очищает поверхность от небольших изъянов.

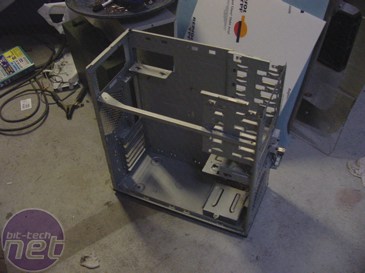

После этого корпус был разобран для начала следующей части работы.

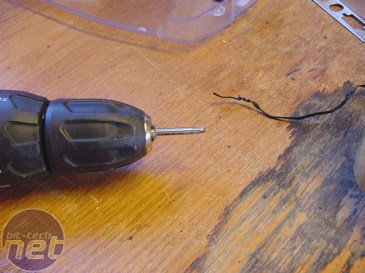

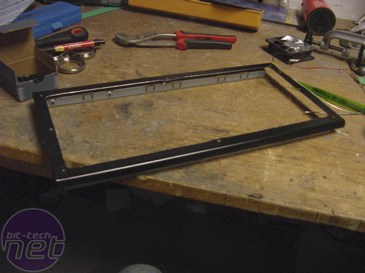

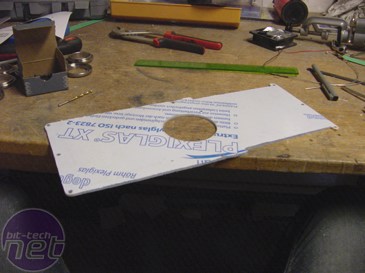

Использование дремеля для вырезания больших частей металла занимало у Макса очень много времени, по его словам, на это уходила целая вечность. Поэтому он решил действовать по-другому. Для этих целей моддер использовал другой инструмент. Вначале по периметру были проделаны отверстия с помощью дрели, а затем уже выдавлен кусок металла. Таким образом процесс закончился намного быстрей. Для вырезания в оргстекле отверстия под вентилятор использовался специальный инструмент для проделывания круглых отверстий.

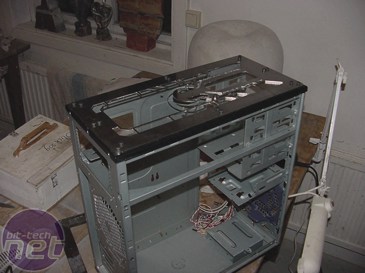

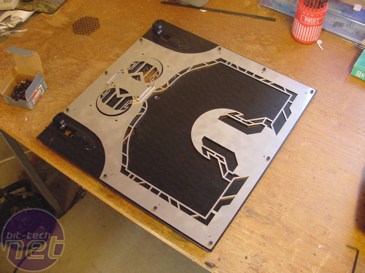

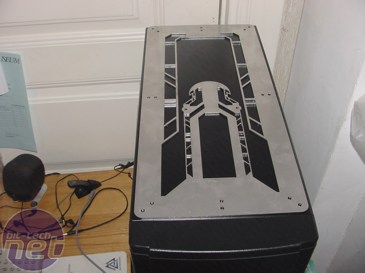

Для прикрепления панели, вырезанной лазером, к верхней стороне корпуса использовались заклепки.
Результат применения Автосоли можно заметить на следующих двух фотографиях.

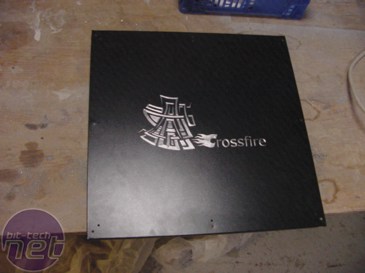

С помощью болгарки на левой крышке корпуса был выгравирован придуманный логотип.
Настало время установки системы водяного охлаждения. На этот раз она будет выполнять сразу две функцию: основную - охлаждение компонентов системы, а так же эстетическую - завершение индустриального вида корпуса.

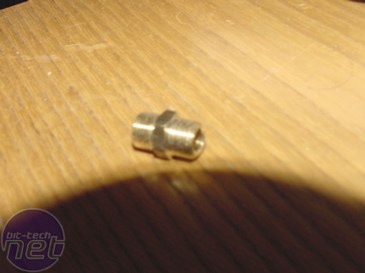

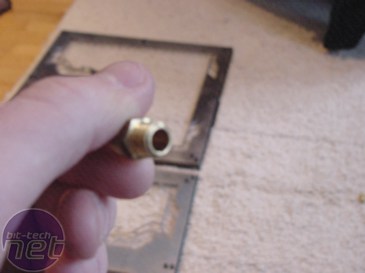

Такие вот переходники для трубочек Макс применил по всему корпусу.

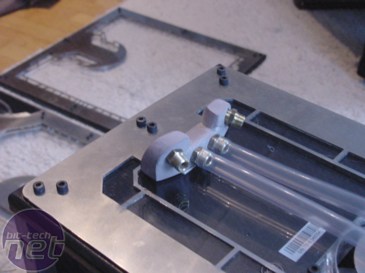

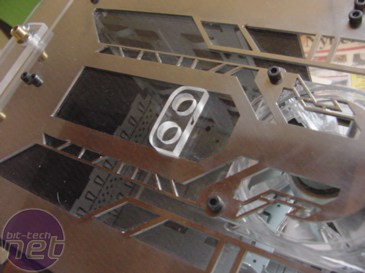

Для крепления этих переходников был изготовлен специальный пластиковый блок. В него можно вставить четыре трубки. На его создание ушло много времени и сил.

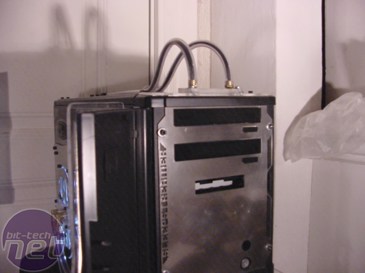

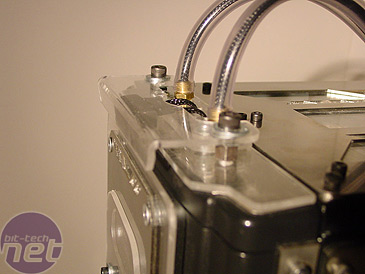

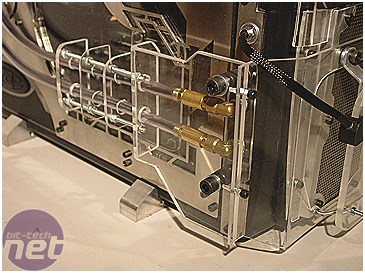

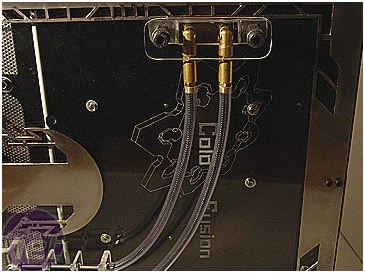

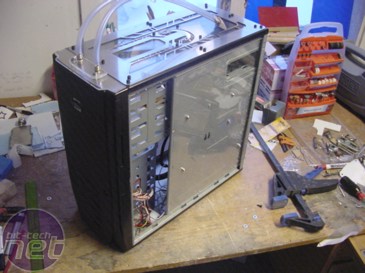

Две трубки SleepStreamer решил вывести наружу. Для их крепления моддер изготовил еще несколько небольших панелей из оргстекла. Одно из них было закреплено на верхней стороне корпуса. Затем по верху были проведены две параллельные трубки. Это придаст корпусу еще больше футуристичности.

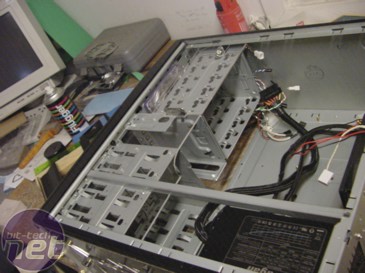

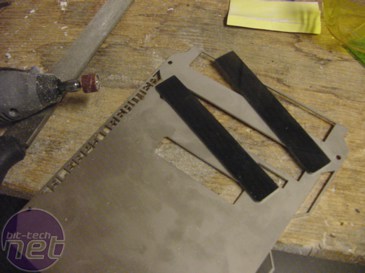

Внутренние отсеки для жестких дисков были слишком скучные из-за своего серого цвета и неинтересной формы. Исправить ситуацию Макс решил с помощью кусков оргстекла, покрашенных в черный цвет. Ожидание их полного высыхания было большим препятствием.
Чтобы не терять время, моддер принялся за левую сторону корпуса. Железная крышка была заменена на акриловую. Чего-то особо сложного здесь не было, все прошло по плану. Далее эта сторона будет украшена собственноручно разработанным логотипом.

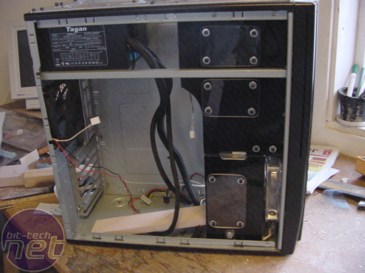

После высыхания акриловых панелей, они были прикреплены на полагающиеся места внутри корпуса.
SleepStreamer задумал спрятать небольшой участок материнской платы и видеокарты за панелью из оргстекла.
Итак, настало время преобразования передней панели корпуса. Для этого была подготовлена металлическая панель и покрашенные куски оргстекла. Они изменять верхнюю половину передней части корпуса.

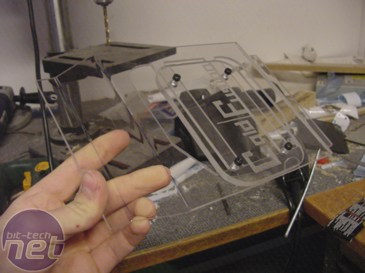

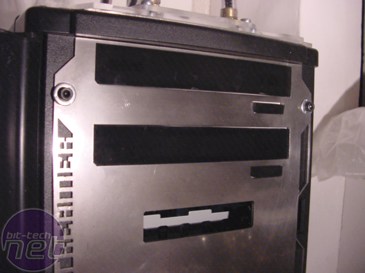

Сначала была изготовлена гравировка из оргстекла. Затем черные заглушки отсеков для оптических приводов.
Макс использовал куски металла для подчеркивания урбанистического стиля. В панелях из оргстекла были проделаны небольшие отверстия для крепления трубок системы водяного охлаждения.

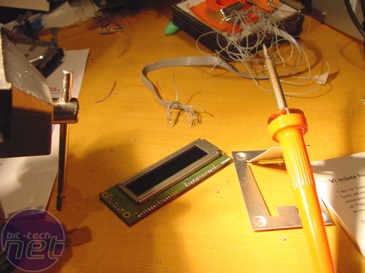

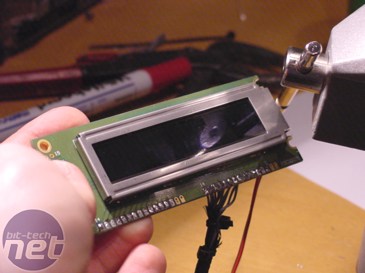

На передней панели моддер решил приютить небольшой LCD-дисплей. На него можно выводить основные показания системы, такие как температурные данные, либо просто определенные надписи.

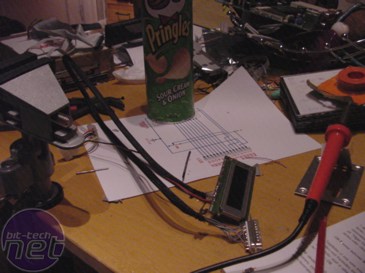

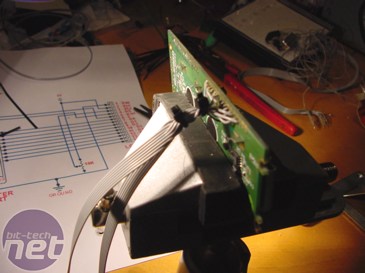

Потребовалось немало времени и стараний, чтобы подсоединить все необходимые провода к плате дисплея надежно и в необходимом порядке.
Подготовленный дисплей не выглядит сногсшибательно на столе, но в корпусе он должен производить хорошее впечатление.
Пластик на передней стороне корпуса требовал срочной реорганизации. Для этого моддер использовал немного металла.

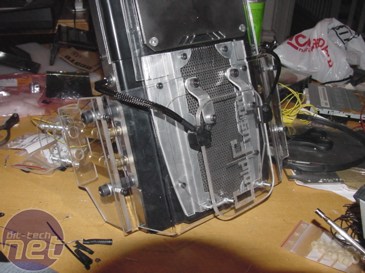

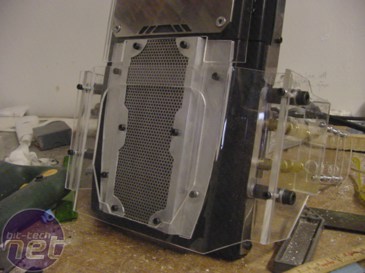

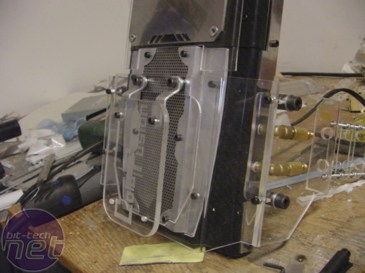

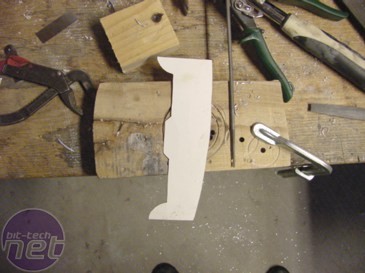

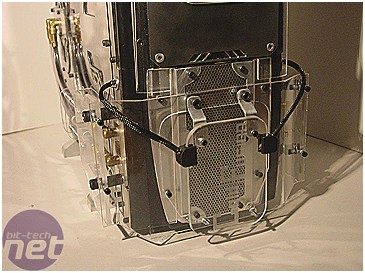

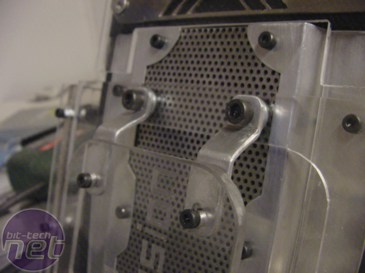

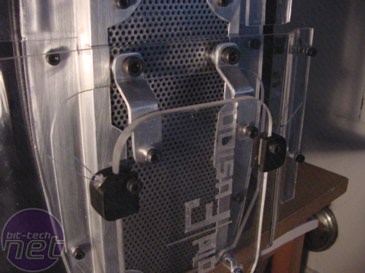

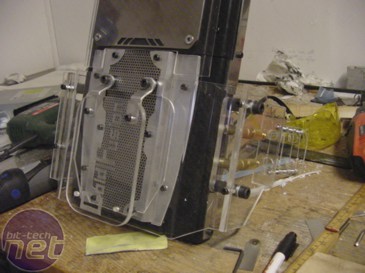

Отверстия вентиляции в нижней части фронта никак не соответствовали теме проекта. Для их маскировки Макс купил перфорированную алюминиевую панель. Ею он накрыл отверстия вентиляции. Для поддержки такого гриля были изготовлены две симметричные подпорки для обеих сторон. Шаблон вы можете обнаружить на фотографии слева, а справа уже конечный результат.

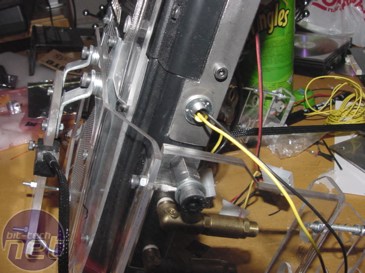

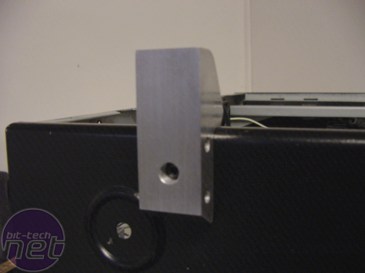

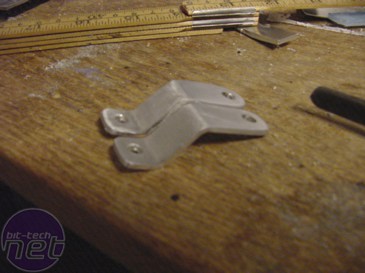

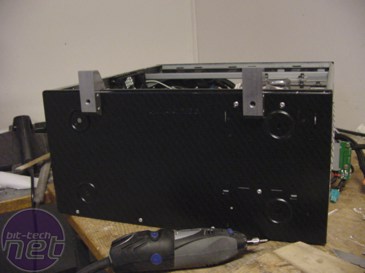

Для установки логотипа на некотором расстоянии от корпуса моддер изготовил две алюминиевые скобы. Но тут он столкнулся с проблемой установки остальных акриловых панелей. Максу пришлось немного поколдовать с размерами кусков оргстекла, чтобы все задуманное воплотилось в реальность.
Затем провода светодиодов были помещены в эстетичную оплетку, прекрасно дополняющую стиль корпуса.

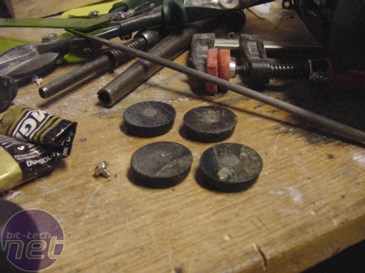

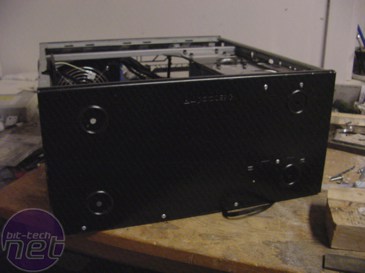

Последним шагом стало создание основания корпуса. Оно должно быть небольшим. Для начала стандартные резиновые ножки были удалены.

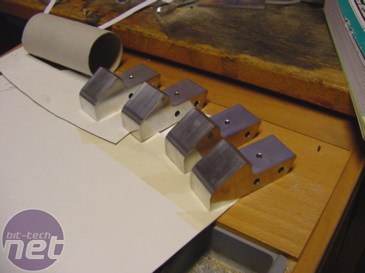

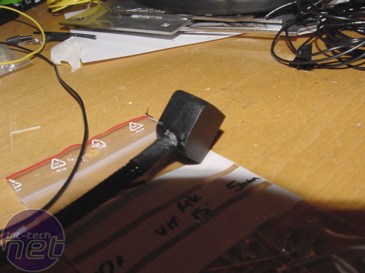

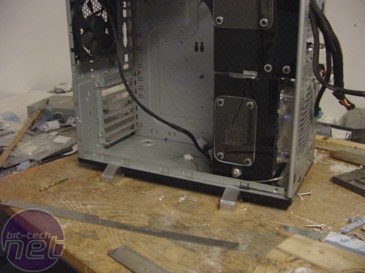

Их место заняли металлические. Такие ножки имеют набольшие размеры и отлично вписываются в общую картину. Они были прикручены непосредственно к днищу корпуса. Вот как это выглядит.

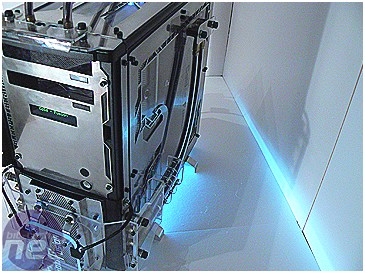

После всех проделанных действий проект так и не был до конца закончен. Дело в том, что моддер потратил приличную сумму на покупку комплектующих для компьютера, моддинговых деталей, лазерную резку, что у него не осталось денег на приобретение хорошей системы водяного охлаждения. Что же, в скором времени Макс планирует довести задуманное до логического конца. А пока можно полюбоваться на полученный результат.
