Как построить лодку своими руками. Самодельная моторная лодка.

За базовый проект был принят проект лодки "Сом". Но каютный вариант строить не хотелось (хотя я могу и пожалеть об этом). "Сомик" Ивана Георгиевича очень понравился. Размерения "Сома" показались мелковаты, и длина была увеличена на 200 мм. Попытался сделать модельку по чертежам из проекта - получилась лажа. Ошибки в чертежиках есть и моделька получилась кривоватая.

Все это время поисков "Carene" висела на рабочем столе и дома и на работе. Вариантов было проработано великое множество. Все не нравилось - то развал бортов не подходил под обводы носа, то высота борта не нравилась и т.д. А на дворе уже новый 2006 год. Чувствую - на чем-то надо остановится, а обводы так не смог по программе подобрать на свой вкус. Делать нечего - АвтоКАД великая штука. Сгенерил в "Carena" обводы, какие больше всего нравились, АвтоКАДом подсосал и стал этот трехмерный кораблик курочить и тянуть.

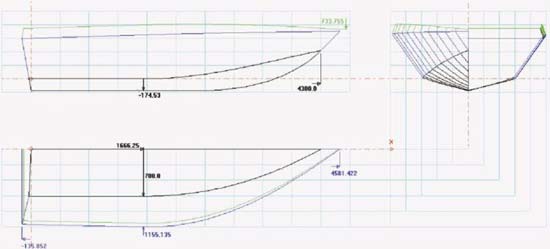

Рис. 1. Это первоначальный вариант , который понравился видом сбоку, но развал бортов очень большой , что не могло удовлетворить.

Возился долго, но в итоге что-то получилось. У многих возникнет вопрос: "А лекала как делать?" Вопрос вполне правомерный. Но тут на помощь пришел младший братишка. Парапланы он строит (вместе начинали, когда в институте учились). Программка у него есть самописная, которая развертки по методу триангуляции рисует. Загнали корпусок туда да и крутанули. Получилось что-то. Но доверия нет. Проверили на Карене. Развертки, полученные в Карене, сравнили с развертками, полученными с помощью братовой программки. Расхождения получились не более 0,1 мм. Короче приняли решение, что такая точность нас вполне удовлетворит. Из коробки от конструктора "LEGO" тиснутой у сынули была склеена моделька. Получилось хорошо. Корпус отмаштабировали до длины 4,6 м. и ширины 1,75 м.

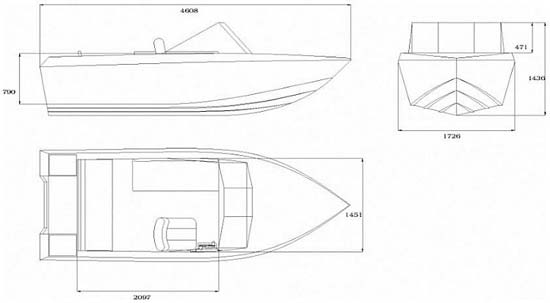

Рис. 2. Вот такой окончательный вариант был принят в производство.

На рисунках видна компоновка кокпита. В основном использоваться лодка будет для покатушек и прогулок и в меньшей степени для рыбалки. В сомнениях и вопросах прошла зима и весна, проект обрастал чертежами и схемами. Пришло время для покупки материалов. Жена расстроилась окончательно, так как все лето я собирался строить лодку, но, будучи женщиной мудрой даже в какой-то мере поддержала. Купил фанеру, эпоксидку, стеклоткань, инструментец кой-какой и начал работу.

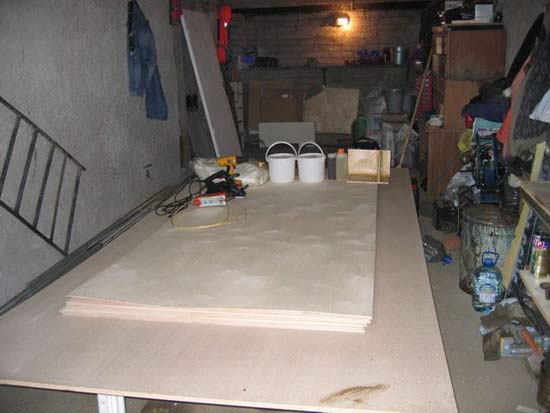

Рис. 3. Заготовленные материалы и инструмент.

Соединение фанеры на ус не стало проблемой, за два дня были склеены 4 листа длиной 4,8 м. ибо выкройки без отхода по длине хорошо укладывались. Вырезаны детали днища и бортов. Встал вопрос с транцем - дубовую доску просто на рынке не купить. Искал долго, но нашел, где продают обрезную доску нужной толщины. Вырезал детали транца и склеил по следующей схеме - наружный слой - 8 мм. фанера, слой стеклоткани, дубовая доска, слой стеклоткани, внутренний слой - 6 мм. фанера. Получилось тяжеловато. Дубовая доска неподъемная. Но что сделано, то сделано. Переделывать транец не захотелось, да и запас прочности никогда не помешает.

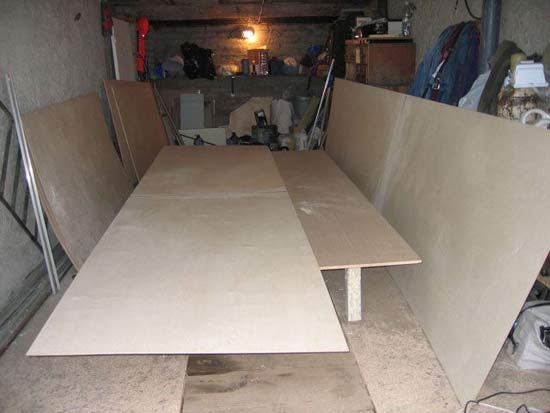

Рис. 4. Склеенные листы. Все просто.

Рис. 5. Вон транец, тяжелый, гад, получился.

Но это все оказалось цветочками по сравнению с процессом изготовления всех шпангоутов. Сейчас я понимаю, что с количеством шпангоутов получился перебор (ногами не пинать!), но тогда хотелось сделать покрепче и понадежнее. Провозился я с ними долго, пока все детали вырежешь, пока склеишь, пока все шурупчиками завернешь - думал, брошу все к чертовой матери! Терпение было на исходе, но гордость не дала все бросить. Работа медленно, но верно продолжалась. Когда был собран последний шпангоут, очень хотелось напиться до чертиков, но ежедневная езда на машине не позволила.

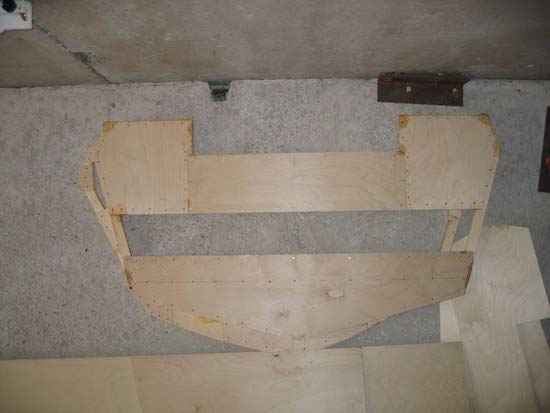

Рис. 6. Пара шпангоутов, надо сделать еще 8 штук.

Настал долгожданный момент, когда лодка может начать обретать свою форму. Начал собирать корпус. Одному этот процесс конечно не осилить. Брательник был призван на помощь. Сборка днища не вызвала ни малейшего вопроса - все собралось, скрутилось и разложилось на ура!

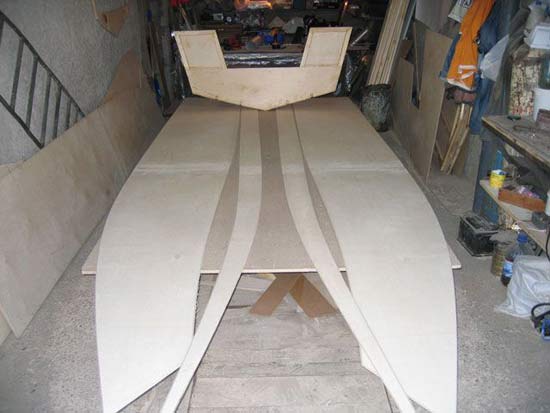

Рис. 7. Днище и транец. Все собралось как надо.

А вот с бортами пришлось помучиться. Одновременно оба борта ставить не получилось - очень большие детали - удержать невозможно. Стали делать по одному борту. Начали с носа. К корме получили несхождение 8 мм - ну все думаю ж..-па! Приплыли! Детали либо неправильно вырезаны, либо неправильно спроектированы! Но братик мой человек более спокойный, предложил второй борт попытаться поставить от кормы. Попробовали - все встало миллиметр в миллиметр! Так думаю, стало быть ошибка не в деталях и чертежах, а кривых рученках! Первый борт сняли и быстренько его переустановили. Все встало!

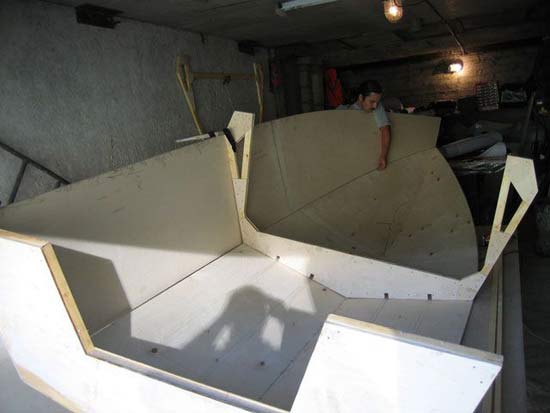

Рис. 8. Брат Михаил прилаживает первый, не правильно вставший борт.

Красота! Когда корпус был собран, пришло понимание того, что лодка получилась большая. Тут же начали одолевать сомнения правильности выбранных размерений, не очень ли большой кораблик решил построить? Но делать нечего, кроме как делать дальше. Жена приехала, посмотрела, прикинула, где они с сыном усядутся в лодке, и сказала, что ей нравится! Стало быть, теперь просто обязан довести дело до конца!

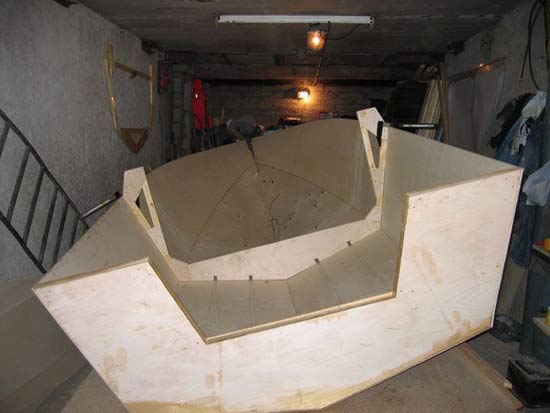

Рис. 9. Все собрано пока только на скрутках, на шпангоутах видны струбцины.

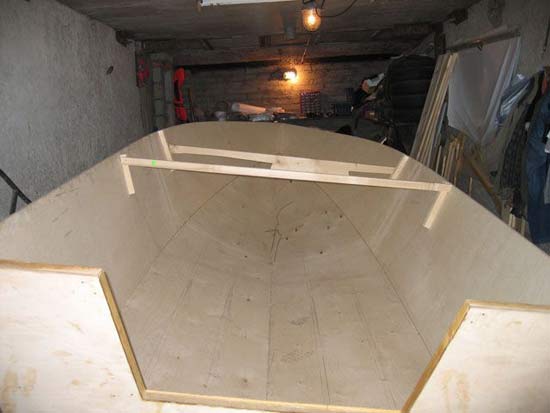

Рис. 10. Вместо шпангоута вставлены рейки для придания правильного развала бортов.

Для прикидки вставил центральный шпангоут (рис. 9) - встал на место как будто тут и стоял. Это придало сил и уверенности. Теперь надо сделать галтели по всем швам, как советуют более опытные товарищи. Для понятия того, как все мешать - я имею в виду, эпоксидку и аэросил, пришлось сделать небольшой уголок из фанеры. Подготовил специальную баночку, налил эпокисдки, отвердителя и сыпанул аэросила. Ё-моё, кто ж знал, что этот аэросил бултыхается, как водичка, а по весу в десятки раз легче! Короче мешал я все это дело минут сорок - задолбался. Вмешать аэросил в эпоксидку оказалось делом муторным.;

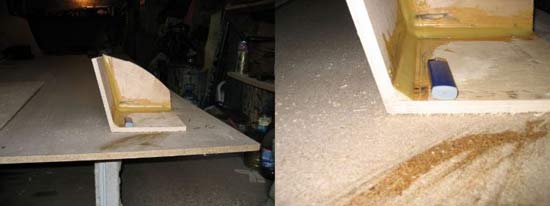

Рис. 11. Вот такой образец, вот такая галтель. Зажигалка для оценки размера.

Но в итоге все перемешалось и экспериментальный образец был прошит и склеен. Конструкция получилась достаточно крепкая - сломали только ударом гантели. Уверенность в том, что все возможно еще больше усилилась. В дальнейшем для перемешивания эпоксидки и аэросила была применена приспособа из бутылки из-под воды и миксера. После промазки всех швов корпус стал несколько жестче, но все равно оставался подвижным.

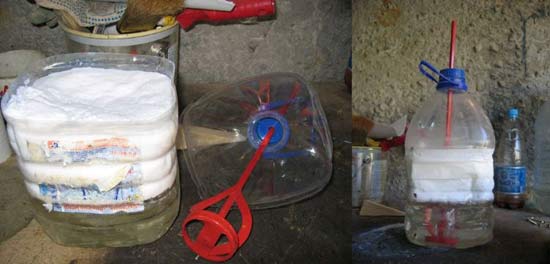

Рис. 12. Вот такая приспособа сильно экономит время при перемешивании эпоксидной смолы и аэросила.

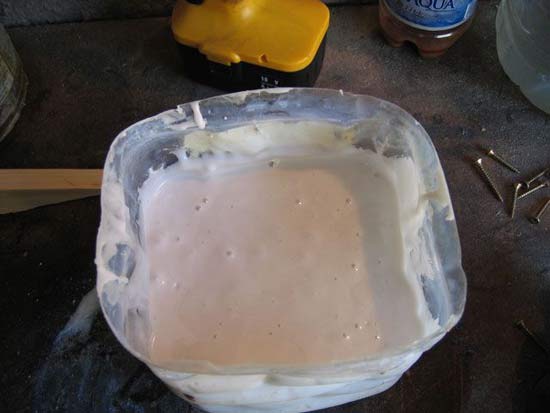

Рис. 13. Смесь напоминает по консистенции м-м-м… наверное деревенскую сметану, т.е. густую сметану.

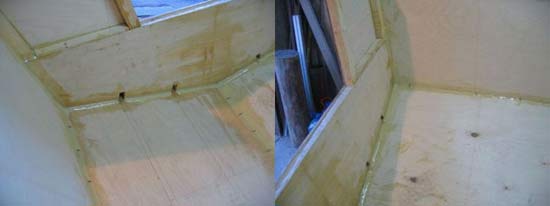

Рис. 14. На правой фотографии видна разметка для установки стрингеров.

Пришло время проклейки швов стеклотканью. Ленты из стеклоткани найти не удалось, пришлось резать от рулона. Дело тоже муторное, но и его осилил. После проклейки жесткость корпуса возросла. Фотографий этого процесса к сожалению у меня нет. Работа с эпоксидной смолой не способствует фотографированию Вклейка шпангоутов дело не хитрое, если нет стрингеров.

У меня же предполагалось установка четырех стрингеров по днищу (по 2 стрингера на половину днища) и по одному стрингеру по борту. Вот здесь то и начались настоящие проблемы. Одновременно гнуть 6 стрингеров и устанавливать шпангоуты оказалось делом очень не легким. Пока устанавливались шпангоуты в кормовой и центральной части лодки, все было более или мене нормально. Потом дело дошло до носовой части, где изгиб бортов и днища стал большим. Вот здесь-то пришлось сильно и много материться вспоминая "добрым" словом всю эту технологию "сшей и склей". Было очень трудно. Точнее сказать архитрудно!

Втроем устанавливали носовые шпангоуты три дня. Перемазался клеем с головы до ног. Короче был сделан вывод, что большие лодки со стрингерами надо собирать только на стапеле по классической технологии.

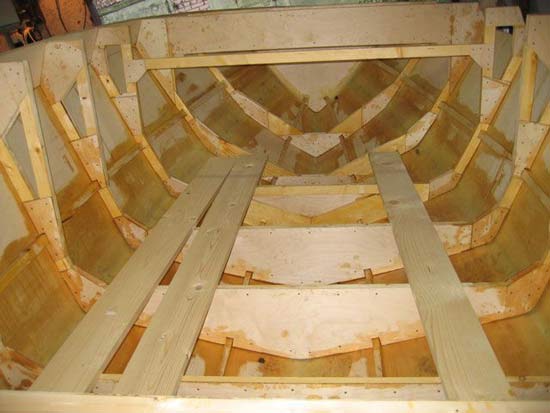

Рис. 15. Вот что получилось.
