Как сделать электрошокер своими руками.



Проблема обеспечения безопасности и защиты себя и своих близких от посягательств на жизнь или имущество волнует каждого человека. Существует немало способов и средств для самозащиты, однако не все они доступны для приобретения и использования. Лучшим оружием для защиты и самообороны считается электрошок, не требующий лицензии и регистрации в органах МВД. Электрошок может приобрести любой желающий по достижении 18-ти летнего возраста, а благодаря компактному размеру и легкому весу шокер можно носить в кармане или в женской сумочке.

Типовой электрошокер состоит из нескольких узлов - преобразователя (1), конденсатора (2), разрядника (3) и трансформатора (4). Все ето вы видити на картинке ниже. Действует оно тоже нехитро. Конденсатор периодически разряжается на трансформатор, производя при этом разряд искры на его выходе. Казалось бы очень просто, но как показала практика тут есть скрытая хитрось (© fulminat) и скрыта она именно в этом самом трансформаторе. В домашних уловиях практически невозможно сделать так, чтобы он правильно передавал импульс и был достаточно эффективен, для этого нужны специальные материалы, оборудование, а главное - расчеты, которые держатся в большом секрете - в сети вы ничего не найдете по этой теме. К тому же трансформатор имеет чисто конструктивные ограничения, которые не позволяют передавать через него мощные одиночые импульсы, необходимые нам.

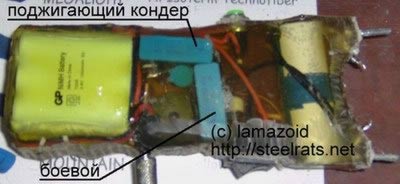

Мы решили схитрить и придумали как сделать тоже самое в 3 раза проще при сохранении всей мощности. Действие происходит следующим образом : поджигающий конденсатор работает на систему разрядник-трансформатор аналогично электрошокеру, вследствии чего на его выходе возникает высоковольтный импульс пробивающий несколько сантиметров воздуха. И в этот момент в дело вступает основной, боевой конденсатор, который через образовавшийся ионизированный канал бъет всеми своими джоулями напрямую. Дело тут в том, что в момент образования электрического разряда возникает проводящий канал, который по сути заменяет кусок провода. Таким образом мы используя высокое напряжение подводим заряд к объекту практически без потерь, что позволяет снизить габариты, и собственно мощность девайса необходимую для достижения дикой злости его действия.

Изготовление шокера начнем с наиболее сложной детали - трансформаторов. Как показала практика трудности с повторением шокеров заключаются обычно именно в намотке - в процессе у многих сдают нервы и конструкция подвергается преждевременному разбитию молотком :-D Поэтому мы пошли путем промышленности, где как известно исходят из того что проще сделать в больших количествах и без проблем. Процесс при этом становится почти развлечением, но не стоит забывать о внимательности - трансформатор от этого не перестает быть наиболее ответственной частью девайса.

ТРАНСФОРМАТОР ПРЕОБРАЗОВАТЕЛЯ

Вам понадобится броневой сердечник Б22 из феррита 2000НМ. Поясню броневой не значит пуленепробиваемый :-) а просто такая конструкция закрытая со всех сторон в которой оставлены только дырки для проводов. Представляет собой две небольшие чашки между которыми расположена шпулька почти как в швейной машине :-)



Только намотать на нее нужно не нитки, а тонкий эмалированный провод диаметром около 0.1мм, его можно достать из китайского будильника. Берем этот провод и мотаем на шпульке не считая витки до тех пор пока свободного места не останется около 1.5мм.



Для наилучшего результата мотать нужно слоями, прокладывая между ними тонкую изоленту. Таким образом у вас должно получится 5-6 слоев. Если вам повезет достать провод ПЭЛШО просто мотайте его внавал, без всякой изоляции, периодически капнув немного машинного масла. К концам провода полезно приделать тонкие многожильные выводы для большей надежности.

Далее изолируем все это в 1-2 слоя изолентой и наматываем 6 витков более толстой проволки, что нибудь в районе 0.7-0.9мм, с отводом от середины, т.е. на 3м витке останавливаем процесс и делаем отвод (скрутку), затем доматываем оставшиеся 3 витка. Все это не лишне будет пофиксировать суперклеем или еще чем нибудь. В завершении склеиваем чашки между собой, либо просто обматываем изолентой ели не уверены в качестве намотки.

ВЫХОДНОЙ ТРАНСФОРМАТОР

Потренировались и хватит. Теперь реально сложная деталь. Хотя забегая вперед скажу что ЭТО по сравнению с тем что приходилось делать раньше просто развлечение ;-) Потому что намотать традиционный слоевой трансформатор в домашних условиях и с первого раза да еще чтобы работало НЕВЫЙДЕТ. Вместо слоев в нашем трансформаторе будут секции.

Для начала нужно достать трубку из полипропилена диаметром 20мм. Продаются они в магазине сантехники как замена обычным водопроводным трубам. По виду белая така с толстой стенкой, чистый пластик. Есть очень похожая но металопластик - не подойдет. Нам нужен кусок всего 5-6см в длину.



Путем сложного процесса этот кусок должен стать секционным каркасом. Делается это следущим образом - берем дрель, в которую зажимаем сверло или болт близкий по диаметру чтобы влезал в трубку, наматывая на него изоленту добиваемся чтобы трубка сидела плотно и ровно. Далее берем резак который можно сделать из стальной пластины, наждачного полотна и т.д., и начинаем протачивать канавки прикидывая так чтобы не прорезать трубу. В итоге должны получится секции примерно 2х2 мм т.е. 2 мм в глубину и ширину. Чтобы они были ровнее после заточки можно немного подточить надфилем. После чего берем канцелярский нож для бумаги и вдоль всего каркаса делаем надрез 2-3мм шириной, смотрите окуратнее т.к. можно прорезать стенку трубы что черевато переделыванием. На этом подготовка завершена.







...Потому что далее начинается самое интересное. На этот раз нам нужен провод диаметром около 0.2 мм. Его можно в блоке питания, пускателях и т.д.. Этот провод нужно намотать на все секции нашего каркаса, не слишком усердствуя, чтобы провод не выходил за рамки секции а лучше чтобы немного недоходил. Перед намоткой к началу провода припаивается опять же небольшой многожильный проводок, который нужно хорошо зафиксировать клеем чтобы не оторвался в случае чего. Конец провода пока ни с чем не соединяем.

Теперь нужно найти ферритовый стержень диаметром около 10мм и длинной около 50. Нам нужен феррит 2000НМ, для этих целей подойдет трансформатор строчной развертки от отечественного телевизора. Нужно снять с него все лишнее. Затем оккуратно расколите его как показано на рисунке. Если строчник из небольших половинок то их можно склеить суперклеем для получения более длинного стержня. Для обработки феррита нужно применить точило (наждачный круг) чтобы в итоге получился круглый стержень диаметром около 10мм и длинной около 50. Процесс очень тяжелый, во время него вы сможете почуствовать в полной мере работником угольной шахты :-D Вместо стержня можно использовать множество маленьких феритовых колечек склееных между собой - некоторым их проще купить, а делаются они тоже из феррита 2000НМ :-)



Стержень нужно обмотать слоем изоленты и намотать 20 витков провода 0.8 - того что мы использовали в первом трансформаторе, растянув намотку на всю его длину, только по краям отступив 5-10мм и фиксируем провод нитками или той же изолентой. НАМАТЫВАТЬ ПРОВОД НУЖНО В ТОМ ЖЕ НАПРАВЛЕНИИ ЧТО И НА СЕКЦИИ, например по часовой стрелке или против кому как нравится ;-) После чего все изолируем в несколько слоев, насколько позволяет внутрений диаметр трубки, чтобы она входила внутрь плотно но без усилия.

После подготовительного и намоточного процесса проделываем следущий фокус. Вставляем стержень внутрь каркаса, и с той стороны где заканчивается HV-обмотка (где нет вывода в виде проводка) СОЕДИНЯЕМ 2 ОБМОТКИ ВМЕСТЕ!!! Таким образом у трансформатора будет 3 вывода вместо обычных 4х: конец от 1й обмотки, общая точка и HV-вывод. ВНИМАНИЕ! следите за фазировкой (намотка в одинаковом направление) иначе шокер не будет работать.



В завершение процесса трансформатор нужно поместить в картонный коробок и залить горячим парафином. Для этого расплавьте парафин в консервной банке но греть не нужно, иначе горячий парафин повредит каркас и все труды пойдут насмарку. Выводы нужно предварительно заклеить каким-либо клеем чтобы парафин не вытекал :-) Лучше всего процесс производить в две стадии. Сначала залить парафином, потом поставить перед тепловентилятором или на радиатор чтобы он прогревался в течение 10-15 минут таким образом все воздушные пузырьки повсплывают и уйдут. Коробок нужно делать с ЗАПАСОМ ПО ВЫСОТЕ тк после остывания парафин сильно усаживается. Убрать лишнее можно ножом. Такая технология почти не уступает вакуумному процессу в заводских условиях, но может применятся на кухне. Если у вас есть возможность позаимствовать промышленный вакуумный насос то вместо парафина лучше использовать эпоксидку - она надежнее.
